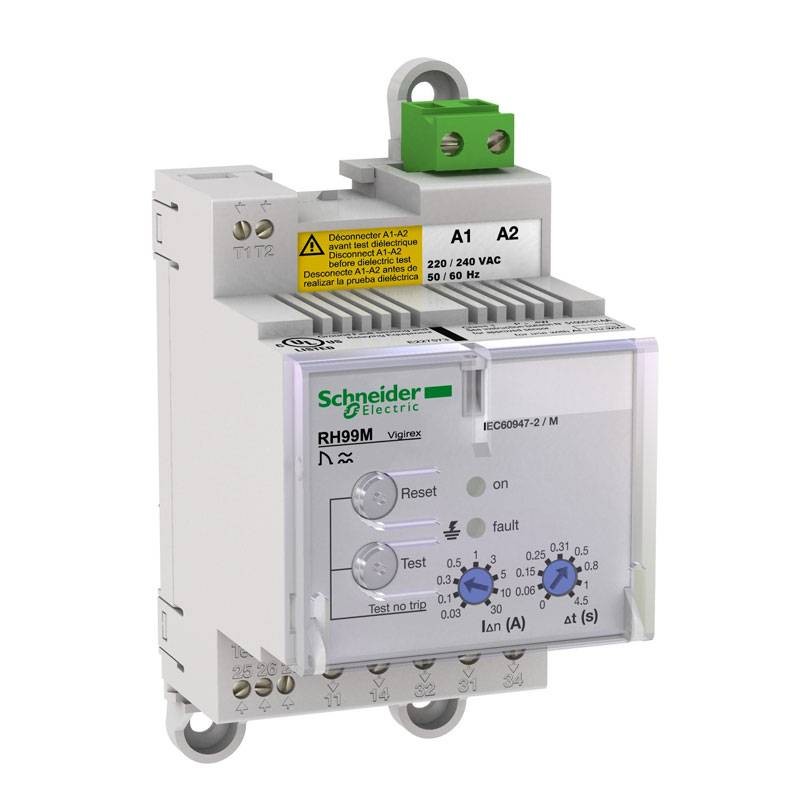

Relais différentiel Schneider RH99M 0.03/30A 0/4.5 s 240 Vac 56173
SNR 56173
3303430561736
Relais de courant résiduel Schneider RH99M avec les caractéristiques suivantes :
- Type de produit ou de composant : Relais de protection contre les courants résiduels
- Support de montage : rail DIN
- Type de protection contre les courants résiduels : Type A
- Type de réglage : Sélecteur
- Type de réglage de la sensibilité différentielle résiduelle : Réglable, 9 valeurs
- Sensibilité aux fuites à la terre : 0,03/30 A
- Courant thermique conventionnel dans la boîte : 8 A
- Charge minimale : 10 mA et 12V
- Tension d'alimentation nominale : 220...240 V "AC" "50/60 Hz" 55...110%.
- Consommation électrique : 4 VA
- Système de distribution surveillé : 1000 V - "AC" à "50/60 Hz" (maximum) - 1000 V - "AC" à 400 Hz (maximum)
261,69 €
Articles disponibles: 17
: 2
Payable également en 4 fois sans intérêt de:
65,42€
Le RH99M est un relais de protection différentielle pour montage sur rail DIN. Il protège contre les contacts directs ou indirects, les risques d'incendie et les moteurs. Il mesure le courant différentiel dans un système électrique à travers le tore associé.
Il déclenche le disjoncteur associé lorsque le courant résiduel de fonctionnement défini est dépassé. La tension de fonctionnement est comprise entre 220 V CA et 240 V CA à 50/60 Hz. La sensibilité au courant est sélectionnable avec 9 seuils de 30 mA à 30 A. Le délai est sélectionnable avec 9 réglages allant de l'instantané à 4,5 s.
Nécessite une réinitialisation manuelle locale après l'élimination du défaut. La tension du réseau de distribution surveillée peut atteindre 1000 V CA à 50/60/400 Hz. Il est installé sur un rail DIN à l'intérieur d'un tableau de distribution et le degré de protection est IP40. Il doit être associé à un tore compatible Schneider Electric.
Caractéristiques :
- Compatibilité des capteurs de courant : Capteur de courant différentiel VigiPacT TOA - Capteur de courant différentiel VigiPacT A - Capteur de courant différentiel VigiPacT L
- Tension nominale de résistance aux chocs : 8 kV
- Fonction de test : test à distance
- Surveillance : Electronique (continu) - Alimentation (continu) - Connexion relais/capteur (continu)
- Type de mesure : Mesure interne du courant de défaut à la terre, plage : 80...100%.
- Paramètres d'inviolabilité : Protégé par un panneau scellable
- Degré de protection IP : IP40 sur la face avant - IP30 sur les parties latérales - IP20 sur les bornes de connexion
- Degré de protection IK : IK07
- Catégorie de surtension : IV
- Classe de protection contre les chocs électriques : Classe II
- Humidité relative : 95 % à 55 °C
- Degré de pollution : 3
- Température ambiante de fonctionnement : -35/+70 °C
- Température de stockage : -55/+85 °C
Il n y ' a pas des avis
Fiche technique
- Typologie : Relais différentiels
- Tension: 220/240VAC
- Modules: 3
- Type de différentiel: A
- Degré de protection: IP20
- Ampère: 0.03-30A
IP30
IP40
