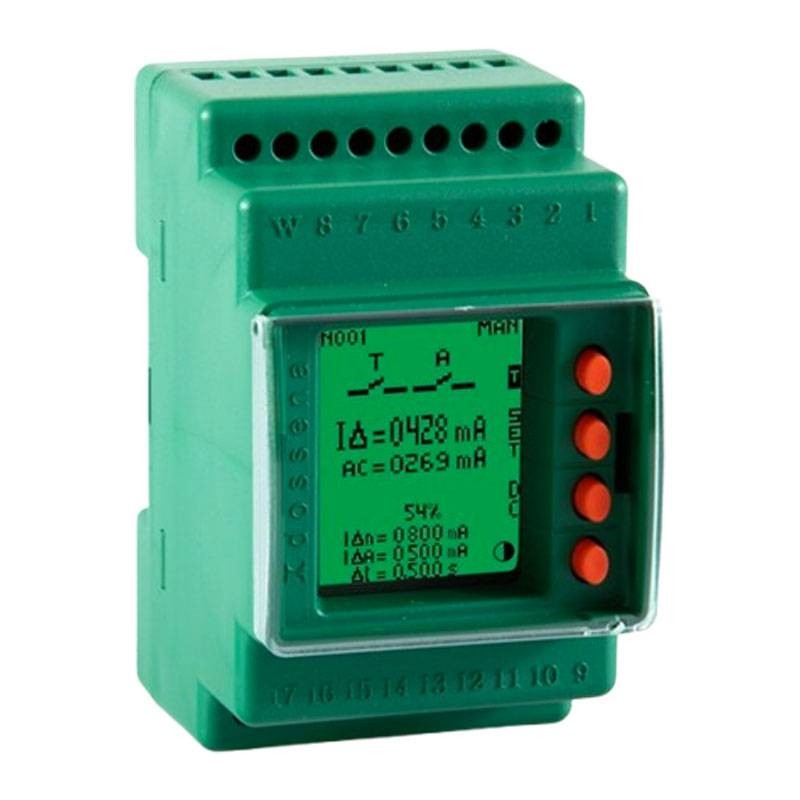

Relais Différentiel Dossena Type B NA-C-NC 0.03A à 30A 3M 9DER4B/2D
DOS 9DER4B/2D
9000015355608
Le relais différentiel Dossena est un dispositif de protection électrique de type B avancé, conçu pour les systèmes avec des charges innovantes (onduleurs, UPS, stations de charge, équipements médicaux), il assure une sélectivité et un contrôle élevés des fuites de courant alternatif, continu et mixte, avec les caractéristiques suivantes:
-
Type : relais différentiel de type B, 3 modules DIN
-
Seuil de courant : 0,03A à 30A
-
Retard de déclenchement : 0,06s à 30s + mode instantané
-
Affichage : LCD matriciel, change de couleur (vert/bleu/rouge) en fonction de l'état.
-
Double seuil : alarme (ALARM) + déclenchement (TRIP)
-
Sorties : 2 contacts NO-C-NC
-
Autodiagnostic : bobine d'ouverture et transducteur TB
627,13 €
Articles disponibles: 5
: 1
Payable également en 4 fois sans intérêt de:
156,78€
Souvent achetés ensemble
Relais différentiels Dossena pour les systèmes modernes
Le DER4B/2D est idéal pour les installations où convergent des courants de fuite continus ou mixtes, tels que les ascenseurs, les systèmes photovoltaïques, les véhicules électriques, les équipements industriels, où les relais conventionnels de type A ne sont pas suffisants. La technologie du tore TB séparé et l'étalonnage personnalisable rendent la protection précise, flexible et conviviale.
Installation et configuration aisées
Le dispositif se monte sur un rail DIN (3 modules) et nécessite une alimentation auxiliaire de 48/400V AC/DC. Le câblage avec le tore TB doit se faire par un câble torsadé et blindé avec une résistance <0,5. L'écran LCD facilite la programmation et le diagnostic visuel. Les tests, l'étalonnage, la réinitialisation et la réinitialisation automatique peuvent être contrôlés directement à partir du panneau.
Sécurité et conformité réglementaire
Le DER4B est conforme à la norme IEC 60947-2:2019, ce qui garantit une fiabilité maximale. L'appareil est doté d'une fonction d'autocontrôle de la bobine et du transducteur, qui signale tout défaut. Les composants répondent aux exigences de protection (panneau IP40, bornes IP20), isolation V0, catégorie de surtension CATIII et degré de pollution 2.
Applications typiques
Convient pour la protection différentielle dans les environnements tertiaires/industriels où des dispositifs électroniques complexes générant des courants contaminés sont présents (UPS, onduleurs solaires, traction, médical). Idéal pour assurer la continuité opérationnelle et la sécurité, même dans les réseaux domestiques avancés.
Caractéristiques Techniques Relais Différentiel DER4B
Alimentation et Installation
| Alimentation auxiliaire | 48-400V AC ±15% (50/60Hz) |
| Consommation électrique maximale | ≤4VA |
| Montage | Rail DIN (3 modules) |
| Altitude maximale d'utilisation | 2000m |
Normes et Sécurité
| Catégorie de surtension | CAT II (alimentation auxiliaire), CAT III (circuit contrôlé) |
| Degré de pollution | 2 |
| Normes de référence | IEC 60947-2 |
| Classe d'isolation | II (avant) |
| Classe d'enceinte auto-extinguible | V0 |
Circuit Contrôlé
| Tension nominale | <1000V AC / <1500V DC |
| Système de distribution | TT, TN |
| Courant de court-circuit admissible (Icw) | 80kA pour 0,5s |
| Type de mesure | TRMS |
Réglages et Fonctionnalités
| Plage de réglage IΔn | T35 / T60 / T80 : 0,03-12A T110 : 0,1-16A T160 / T210 : 0,3-30A |
| Retard de déclenchement réglable (Δt) | Instantané / 0.06-30s |
| Contraste de l'affichage réglable | 0 à 20 |
Sorties et Interfaces
| Contacts de sortie | 2 relais NO-C-NC (TRIP et ALARM) |
| Relais NO | 250V AC 5A PF1 / 30V DC 5A |
| Relais NC | 250V AC 3A PF1 / 30V DC 3A |
| Interfaces (en option) | RS485 Modbus RTU (DER4B/2DRS485) Ethernet Modbus TCP/IP (DER4B/2DETH) |
| Interface série à isolation galvanique | <1kV @50Hz |
Connexions et Conditions Environnementales
| Connexion toroïdale | Câbles torsadés blindés ≥0.5mm². |
| Degré de protection | IP40 (panneau avant), IP20 (bornes) |
| Température de fonctionnement | DE -10°C À +55°C |
| Température de stockage | -20°C À +80°C |
Il n y ' a pas des avis
Fiche technique
- Typologie : Relais différentiels
- Tension: 400VAC
- Ampère: 0.03-30A
