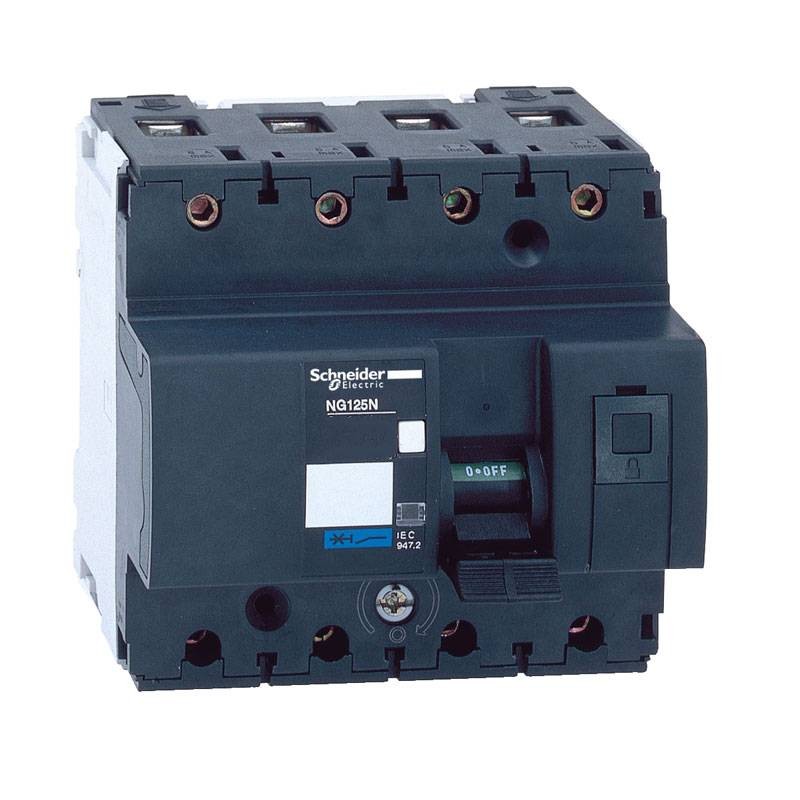

L'Acti9 NG125N est un disjoncteur basse tension. C'est un disjoncteur 4P avec 4 pôles protégés, un courant nominal de 100A et une courbe de déclenchement C. Le pouvoir de coupure nominal en court-circuit est de 25 kA de 380VAC à 415VAC selon la norme EN/IEC 60947-2 et de 25 kA de 380VAC à 415VAC selon la norme EN/IEC 60947-2. Il est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2.
Ce disjoncteur miniature protège les circuits contre les courts-circuits et les surcharges de courant. Il convient pour l'isolation dans le secteur industriel selon la norme IEC/EN 60947-2. Le déclenchement en cas de défaut est signalé par un voyant mécanique rouge sur la face avant de l'interrupteur. Il a une résistance électrique allant jusqu'à 5000 cycles et une résistance mécanique allant jusqu'à 20000 cycles.
La tension de fonctionnement Ue va de 380VAC à 415V AC. La tension nominale d'isolement Ui est de 690V AC. La tension nominale de résistance aux chocs Uimp est de 8 kV. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. Il peut être installé sur un rail DIN. Sa largeur est de 12 pas de 9 mm. Le degré de pollution est de 3. La catégorie de surtension est IV.
Les dimensions globales sont (H) 108 mm x (L) 103 mm x (P) 81 mm. Le poids est de 0,96 kg. Il présente un degré de protection IP20 (selon la norme IEC/EN 60529) sur ses bornes dans un boîtier modulaire. La température de fonctionnement est comprise entre -30°C et 70°C. La température de stockage est comprise entre -40°C et 70°C.
Courbe C, seuil de déclenchement 5 à 10 fois In, pour l'application de circuits ohmiques-inductifs avec des courants d'appel moyens. Et largement utilisé dans les installations domestiques.
Un disjoncteur est un dispositif de sécurité capable d'interrompre automatiquement (c'est-à-dire sans intervention extérieure) la circulation du courant électrique dans un circuit électrique en cas de surintensité.
Caractéristiques :
- Pouvoir de coupure : 10 KA 20KA 25 KA - 50KA
- Tension nominale de fonctionnement : 380/415V AC 50/60 Hz - 220/240V AC 50/60 Hz - 440V AC 50/60 Hz
- Indication de la signalisation locale ON/OFF
- Indicateur de voyage
- Support de montage Rail DIN symétrique de 35 mm
- 9 mm étapes : 12
- Durée de vie mécanique : 20000 cycles
- Durée de vie électrique : 10000 cycles
- Couple de serrage : 3,5 Nm
- Température ambiante de fonctionnement : -30/+70 °C
- Température de stockage : -40/+70 °C
