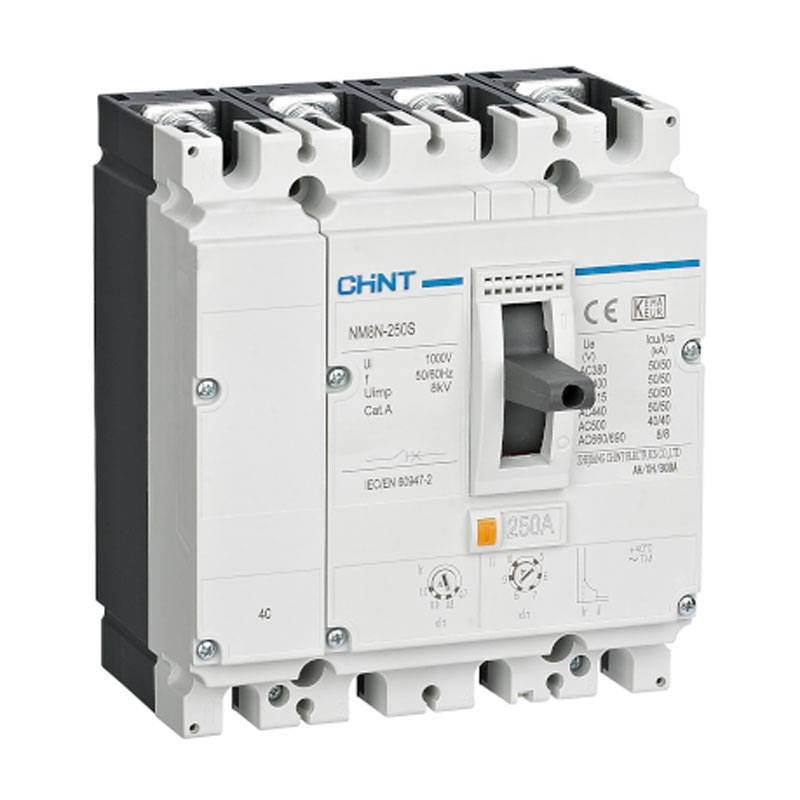

Disjoncteur Moulé Chint NM8N 250A 4 pôles 380/415Vac 271158
CHT 271158
6941716420734
Le disjoncteur boîtier moulé Chint NM8N 250A 4 pôles (271158) protège les lignes triphasées+N avec un haut pouvoir de coupure 36 kA, idéal pour tableaux industriels 380/415 Vac, avec réglage Ir et encombrements compacts.
-
Type : disjoncteur boîtier moulé (MCCB)
-
Norme : EN 60947-2
-
Pôles : 4
-
Courant nominal (In) : 250 A
-
Tension nominale (Vn) : 380/415 Vac
-
Tension max de service (Ue) : 690 Vac
-
Tension d'isolement (Ui) : 1000 Vac
-
Tension d'impulsion (Uimp) : 8 kV
-
Puissance de coupure ultime (Icu) : 36 kA @ 380/400/415 V
-
Puissance de coupure de service (Ics) : 36 kA @ 380/400/415 V
-
Réglage courant Ir : 0,7 1 × In
-
Catégorie d'utilisation : A
-
Type de déclencheur : Électromécanique
-
Puissance dissipée : 56,4 W
-
Degré de protection : IP00 / IP40 avec capots de bornes
-
Dimensions (H×L×P) : 157 × 140 × 88,7 mm
-
Taille boîtier : Frame 22
359,90 €
Articles disponibles: 2
: 1
Payable également en 4 fois sans intérêt de:
89,98€
Souvent achetés ensemble
Protection magnétothermique professionnelle pour tableaux 380/415 Vac
Le Chint NM8N 250A 4 pôles est un disjoncteur boîtier moulé conçu pour la protection des lignes et équipements dans les installations de distribution à 380/415 Vac, où des performances élevées sont requises en cas de surcharge et de court-circuit. La solution 4P permet de gérer de manière ordonnée également le neutre, caractéristique souvent demandée dans les tableaux industriels, tertiaires et d'infrastructure. Dans les applications avec des charges importantes, choisir un MCCB avec un pouvoir de coupure adéquat signifie réduire le risque de dommages aux composants et améliorer la continuité de service.
Puissance de coupure 36 kA : sécurité même dans les réseaux avec court-circuit élevé
L'un des points forts du modèle 271158 est la valeur de Icu 36 kA (pouvoir de coupure ultime) et Ics 36 kA (pouvoir de service) à la tension AC380/400/415V. En pratique, le dispositif est également adapté aux installations où le courant de court-circuit disponible peut être significatif, offrant un niveau de protection plus fiable par rapport aux solutions avec Ics inférieur. Cela le rend indiqué pour tableaux généraux, lignes de distribution, alimentations de département et sous-tableaux.
Réglage Ir 0,71×In : calibration en fonction de la charge réelle
La possibilité de régler le courant Ir entre 0,7 et 1 × In permet d'adapter l'intervention thermique aux besoins de l'installation. C'est utile lorsque l'on veut protéger correctement une ligne dimensionnée pour 250A mais avec des absorptions inférieures, ou lorsque l'on a besoin d'une calibration cohérente avec la sélectivité et la protection des câbles. Le réglage aide à réduire les déclenchements indésirables et à optimiser la protection en fonction de la charge effective.
Performances diélectriques et dissipation : conçu pour durer
Avec Ui 1000 Vac et Uimp 8 kV, le NM8N offre de bonnes caractéristiques d'isolation et de résistance aux surtensions impulsives. La tension de service maximale Ue 690 Vac en élargit la flexibilité d'utilisation dans les contextes industriels. La puissance dissipée 56,4 W est une donnée utile pour évaluer la ventilation et la gestion thermique du tableau, surtout dans les installations à haute densité de composants.
Encombrements et protection des bornes : intégration ordonnée dans le tableau
Les dimensions 157 × 140 × 88,7 mm (H×L×P) et la taille Frame 22 facilitent l'intégration dans les tableaux où l'espace est précieux. Le degré de protection est IP00, qui devient IP40 avec capots de bornes : un avantage concret pour augmenter la sécurité contre les contacts accidentels et améliorer l'ordre du câblage dans les sections de puissance.
Il n y ' a pas des avis
Fiche technique
- Typologie : Interrupteurs
- Tension: 380/415VAC
- Pôles: 4P
- Pouvoir: 36KA
- Ampère: 250A
