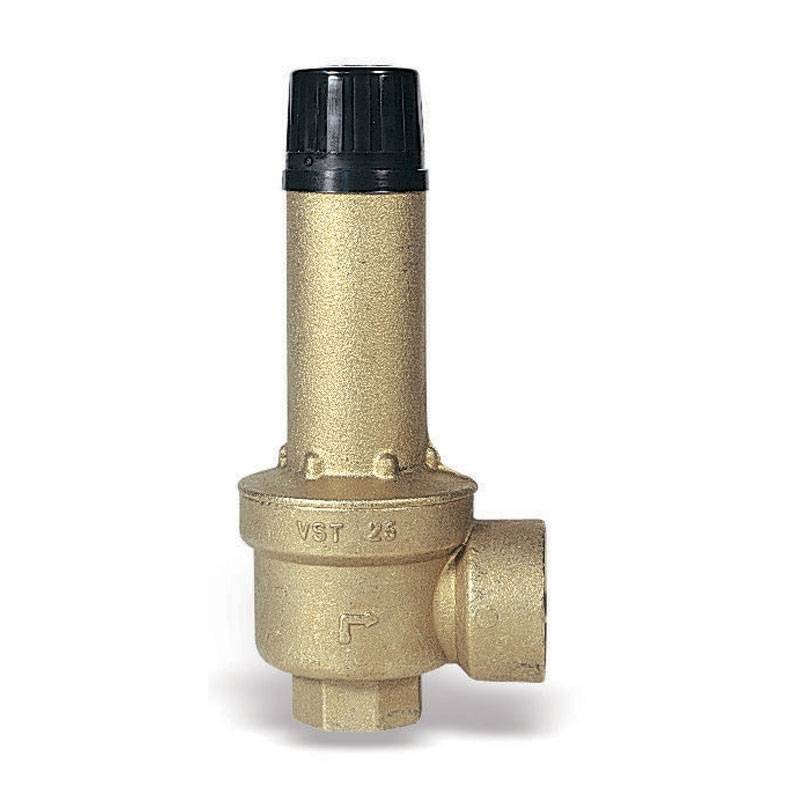

Soupape de sécurité VST Watts 4 BAR 1-1 1/4" 0214140
CZZ 0214140
8019001006821
Vanne à membrane avec étalonnage fixe à 4 bar, conforme à la directive PED 2014/68/UE et certifiée INAIL. Fiabilité et sécurité pour les centrales thermiques.
-
Pression de tarage : 4 bar étalonnage fixe
-
DN (diamètre nominal) 1 1/4 pouces
-
Connexions FF (femelle-femelle) à rendement accru
-
Qualification INAIL ex ISPESL conformément à la réglementation
-
Corps et bouchon en laiton CW617N
-
Température d'exercice : -10 ÷ 120 °C
-
Fluides compatibles : eau ou mélange eau/glycol jusqu'à 50%.
-
Conforme à la directive PED 2014/68/EU CE0425
134,76 €
Articles disponibles: 5
: 2
Payable également en 4 fois sans intérêt de:
33,69€
Soupape de sécurité VST Watts certifiée pour les systèmes de fluides
La soupape VST Watts 1-1/4 est conçue pour protéger automatiquement les générateurs de chaleur et les systèmes hydrauliques contre les surpressions. L'activation est entièrement mécanique, sans alimentation externe, ce qui la rend idéale pour les systèmes exigeant une fiabilité et une sécurité élevées.
L'élément d'étanchéité à membrane assure une réponse précise à la pression de fonctionnement, protégeant le système lorsque la pression dépasse la limite prédéfinie de 4 bars. En outre, la vanne est homologuée INAIL et certifiée CE, ce qui la rend adaptée aux installations soumises à des essais et à des contrôles techniques.
Applications idéales :
-
Systèmes de chauffage civils et industriels
-
Chaudières à combustible solide ou liquide
-
Systèmes fermés avec stockage thermique
-
Systèmes hydrauliques avec fluide caloporteur (eau/glycol)
Utilisation
Les soupapes de sécurité de la série VST sont généralement utilisées dans les systèmes de chauffage en circuit fermé d'une puissance nominale supérieure à 35 kW et utilisant de l'eau chaude à une température inférieure à 110°C. La fonction de la soupape de sécurité est de protéger l'appareil de chauffage et le système contre les augmentations de pression soudaines et imprévues.
Les causes d'intervention de la soupape peuvent être de plusieurs types
-
augmentation de la température du fluide de fonctionnement au-delà de la valeur maximale prédéfinie, avec pour conséquence une dilatation non compensée ;
-
dimensionnement insuffisant du vase d'expansion ;
-
pression de remplissage excessive du circuit
La soupape de sécurité reste donc inactive lorsque le fonctionnement de l'installation est normal.
Fonctionnement
Le fluide contenu dans l'installation exerce une pression sur l'obturateur, cette poussée est contrecarrée par le ressort jusqu'à ce que la pression dépasse la valeur de consigne déclarée. Le clapet commence alors à s'ouvrir lentement, permettant à l'eau de gonfler la membrane. La vanne s'ouvre et se décharge dans l'atmosphère, empêchant la pression du système d'atteindre des limites dangereuses pour le générateur et les composants du système. Le clapet termine sa course avant que la pression du fluide ne soit supérieure de 10 % à la pression de consigne (surpression). Le clapet se ferme avant que la pression ne chute de 20 % en dessous de la pression de consigne (espace de fermeture). Le diamètre plus important de l'orifice de sortie par rapport à l'orifice d'entrée confère au clapet une capacité de décharge élevée. Les caractéristiques des matériaux utilisés empêchent le grippage dans le temps.
Il n y ' a pas des avis
Fiche technique
- Typologie : Vannes de sécurité
- Attaque: F - F
- Raccords: 1 1/4 pouces
