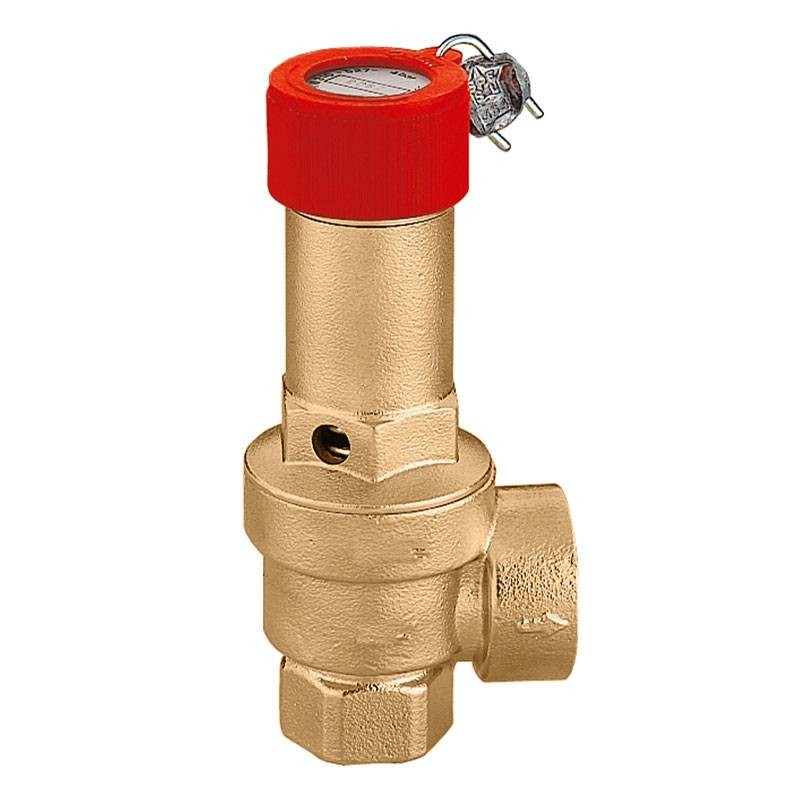

Soupape de sécurité Caleffi 527 certifiée et calibrée 3 bar F 1 x 1 1/4 527630
CAL 527630
8016615013184
Soupape de sécurité Caleffi série 527, conçue pour contrôler la pression dans les générateurs de chaleur et les installations de chauffage. Certifiée et calibrée pour garantir une sécurité maximale, cette soupape s'active lorsque la pression de consigne est atteinte, protégeant ainsi le générateur et les composants de l'installation de tout dommage potentiel, avec les caractéristiques suivantes :

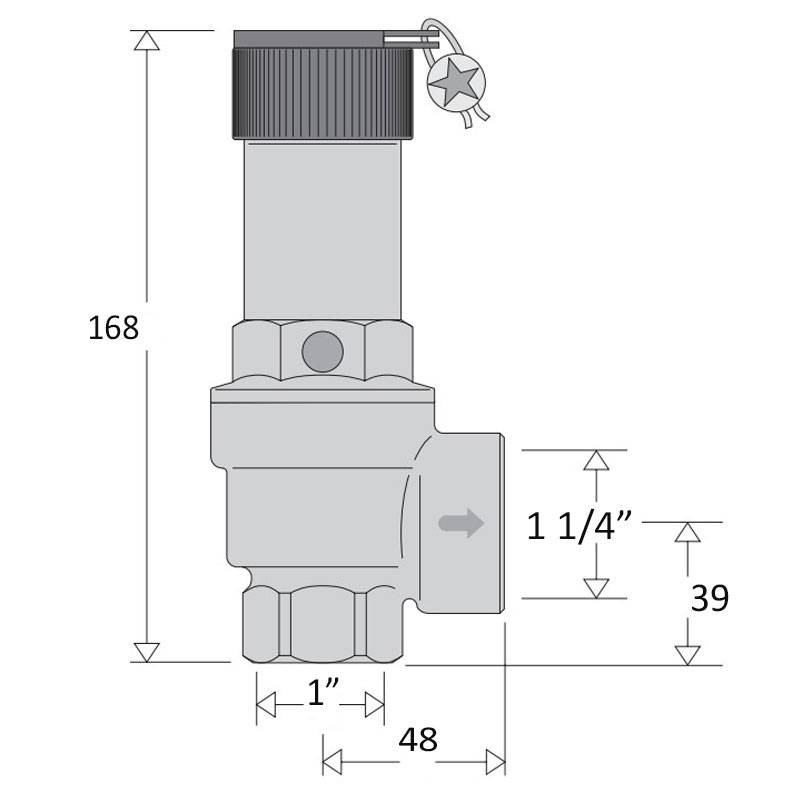

Connexions : Femelle entrée 1 pouce sortie 1 pouce 1/4
Pression nominale : 10 PN
Étalonnage 3 bar
Surpression d'ouverture : <10% de la pression réglée
Ecart de fermeture : <20% de la pression réglée
Matériau : Laiton
La construction en laiton et le joint EPDM garantissent fiabilité et durabilité, tandis que la conception surdimensionnée de la sortie favorise une capacité de décharge efficace.
162,30 €
Articles disponibles: 8
Payable également en 4 fois sans intérêt de:
40,58€
Soupape de sécurité Caleffi 527 certifiée et calibrée 3 bar F 1 x 1 1/4
Les soupapes de sécurité sont généralement utilisées pour contrôler la pression des générateurs de chaleur dans les systèmes de chauffage. Lorsque la pression de consigne est atteinte, la soupape s'ouvre et, en s'évacuant dans l'atmosphère, empêche la pression de l'installation d'atteindre des limites dangereuses pour le générateur de chaleur et les composants de l'installation elle-même. Les vannes de la série 527 ont une action positive, c'est-à-dire que les performances sont garanties même en cas de détérioration ou de rupture de la membrane.
Compatibilité et polyvalence
Le clapet contrecarré par un ressort calibré monte lorsque la pression de tarage est atteinte et ouvre complètement le passage d'échappement. La pression de consigne est choisie en fonction de la pression maximale admissible dans le système. Le diamètre de l'orifice de sortie est augmenté pour faciliter l'évacuation de la capacité requise. Lorsque la pression diminue, l'action inverse se produit et la soupape se referme dans les limites des tolérances imposées.
Installation et entretien
La soupape de sécurité doit être installée dans le sens de l'écoulement indiqué par la flèche sur le corps de la soupape.
Système de chauffage :
Les soupapes de sécurité doivent être installées sur le dessus de l'appareil de chauffage ou sur la conduite d'écoulement à une distance maximale d'un mètre de l'appareil de chauffage. Le tuyau reliant la soupape de sécurité à l'appareil de chauffage ne doit pas être interceptable.
Système à air comprimé :
Les soupapes de sécurité de la série 527 sont compatibles avec les systèmes à air comprimé. Se référer aux données du rapport d'étalonnage du banc pour les valeurs de débit de refoulement.
Montage :
Les soupapes de sécurité peuvent être montées verticalement ou horizontalement, mais pas à l'envers. Cela permet d'éviter que des dépôts d'impuretés ne nuisent à leur bon fonctionnement.
Spécifications techniques détaillées
- Corps, couvercle et tige : laiton
Membrane et joint : EPDM
Ressort : acier
Pression nominale : PN 10
Surpression d'ouverture : <10% de la pression de tarage
Ecart de fermeture : <20%.
Plage de température : 5 à 110 °C
Compatibilité avec les fluides : eau, air
Diamètre de sortie plus important pour une capacité de décharge optimale
Il n y ' a pas des avis
Fiche technique
- Typologie : Vannes de sécurité
- Attaque: F
- Raccords: 1 1/4 pouces
1 pouce
