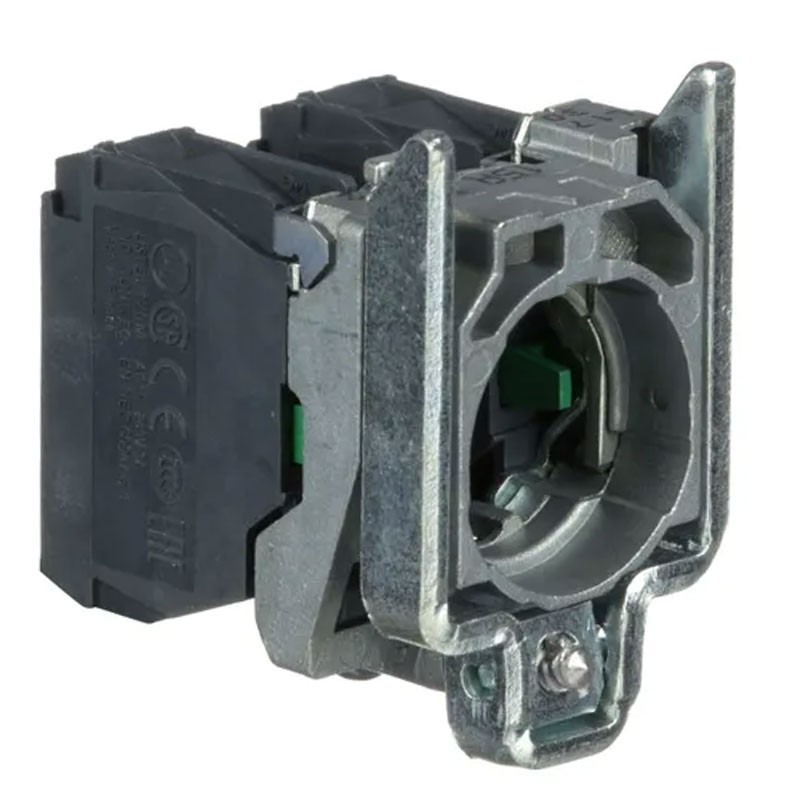

Corps de contact Telemecanique 2NO ZB4BZ103
SNR ZB4BZ103
3389110889390
Corps de contact Schneider Telemecanique, avec les caractéristiques suivantes :
- Matériau de la base de fixation : Zamak
- Type de tête : Standard
- Composition et type de contact : 2 NO
- Fonctionnement du contact : ouverture lente
- Type de bloc de contact : simple
- Composition du dispositif : Corps - Base de fixation
- Largeur totale du CAD : 30 mm
- Hauteur totale du CAD : 47 mm
- Profondeur totale du CAD : 37 mm
- Description de la borne ISO n° 1 : (13-14)NO
- Poids 0,062 kg
- Utilisation des contacts : contacts standard
- Ouverture positive : sans
Corps de contact Telemecanique 2NO ZB4BZ103
10,95 €
10,95 €
TTC
TTC
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Articles disponibles: 184
Souvent achetés ensemble
Autres caractéristiques techniques :
- Course de fonctionnement : 2,6 mm (NON avec changement d'état électrique) - 4,3 mm (course totale)
- Couple de fonctionnement : 0,05 Nm NON avec changement d'état électrique
- Durée de vie mécanique : 5000000 cycles
- Couple de serrage : 0,8...1,2 Nm selon EN 60947-1
- Matériel de contact Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : fusible à cartouche 10 A type gG selon EN/IEC 60947-5-1
- Courant thermique conventionnel dans l'air [Ith] : 10 A selon EN/IEC 60947-5-1
- Tension nominale d'isolement [Ui] : 600 V (degré de pollution 3) selon EN 60947-1
- Tension assignée de tenue aux chocs [Uimp] : 6 kV selon EN 60947-1
- Fiabilité électrique : Λ < 10exp(-6) à 5 V, 1 mA en salle blanche conforme à EN/IEC 60947-5-4 - Λ < 10exp(-8) à 17 V, 5 mA en salle blanche conforme à EN/IEC 60947-5-4
- Traitement de protection : TH
- Température de stockage : -40/+70 °C
- Température ambiante de fonctionnement : -40/+70 °C
- Degré de protection IP : IP20 selon IEC 60529
- Résistance aux vibrations : 5 gn (F= 2...500 Hz) selon IEC 60068-2-6
Points forts :
- L'unité de base pour commencer à assembler votre propre bouton ou interrupteur.
- La conception modulaire simple facilite la maintenance, la modification et la mise à niveau après l'installation.
- Une grande durabilité avec 1 million de cycles assure une maintenance réduite et moins de dommages au système.
- Combinaison de couleurs vives pour les éléments de contact NO et NC
- Une large gamme de températures de fonctionnement de -40°C à 70°C assure la polyvalence d'utilisation
Performances du produit respectueuses de l'environnement
Connexions - bornes
- Bornes à vis, <= 2 x 1,5 mm² avec extrémité de câble selon EN 60947-1
- Bornes à vis, > = 1 x 0,22 mm² sans extrémité de câble selon EN 60947-1
Forme de la tête (vis)
- Tête Phillips compatible avec le tournevis Philips no 1
- Tête Phillips compatible avec le tournevis pozidriv n° 1
- Fente compatible avec un tournevis plat de Ø 4 mm
- Fente compatible avec la plaque tournevis de Ø 5,5 mm
Résistance aux chocs
- 30 gn (durée = 18 ms) pour une accélération en demi-onde sinusoïdale conformément à la norme CEI 60068-2-27
- 50 gn (durée = 11 ms) pour une accélération en demi-sinusoïde selon la norme CEI 60068-2-27
Courant nominal de fonctionnement [Ie] :
- 3 A à 240 V, AC-15, A600 selon EN/IEC 60947-5-1
- 6 A à 120 V, AC-15, A600 selon EN/IEC 60947-5-1
- 0,1 A à 600 V, DC-13, Q600 selon EN/IEC 60947-5-1
- 0,27 A à 250 V, DC-13, Q600 selon EN/IEC 60947-5-1
- 0,55 A à 125 V, DC-13, Q600 selon EN/IEC 60947-5-1
- 1,2 A à 600 V, AC-15, A600 selon EN/IEC 60947-5-1
Endurance électrique
- 10000000 cycles, AC-15, 2 A à 230 V, plage de fonctionnement <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 annexe C
- 10000000 cycles, AC-15, 3 A à 120 V, facteur de marche <3600 cycles/h, facteur de charge : 0.5 selon EN/IEC 60947-5-1 appendice C
- 10000000 cycles, AC-15, 4 A à 24 V, facteur de marche <3600 cycles/h, facteur de charge : 0.5 selon EN/IEC 60947-5-1 appendice C
- 10000000 cycles, DC-13, 0,2 A à 110 V, facteur de marche <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 annexe C
- 10000000 cycles, DC-13, 0,5 A à 24 V, plage de fonctionnement <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 annexe C
Fiche technique
- Typologie :
- Contacts
