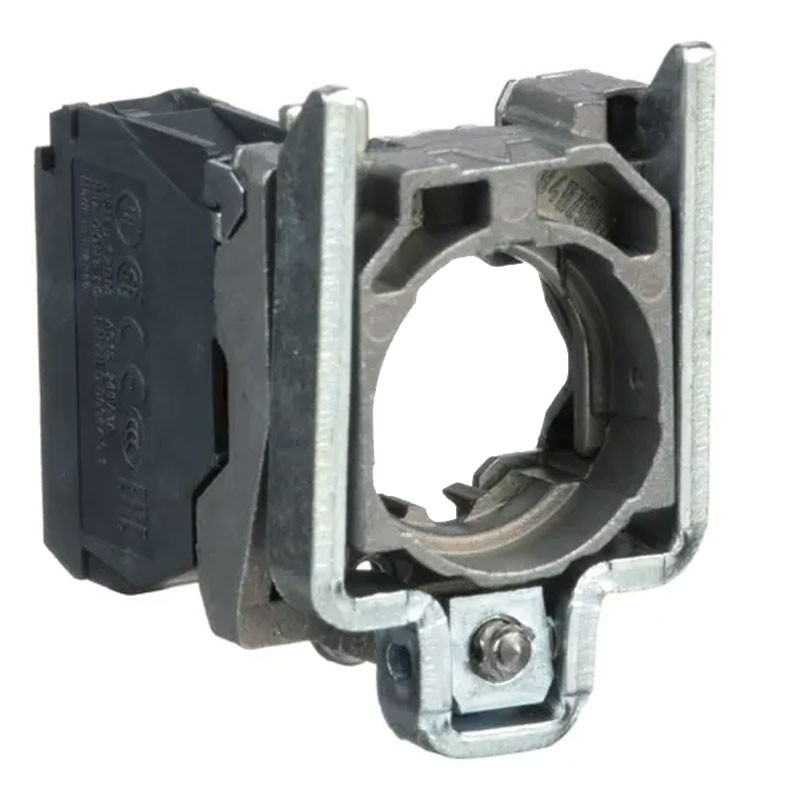

Corps de contact Telemecanique 1NC ZB4BZ102
SNR ZB4BZ102
3389110889383
Corps de contact Schneider présentant les caractéristiques suivantes :
- Matériau de la base de fixation : Zamak
- Type de tête : Standard
- Composition et type de contact : 1 NC
- Fonctionnement du contact : Ouverture lente
- Type de bloc de contact : Simple
- Composition de l'appareil : Corps - Base de fixation
- Connexions - bornes : Bornes à vis, <= 2 x 1.5 mm² avec extrémité de câble selon EN 60947-1, Bornes à vis, > = 1 x 0.22 mm² sans extrémité de câble selon EN 60947-1

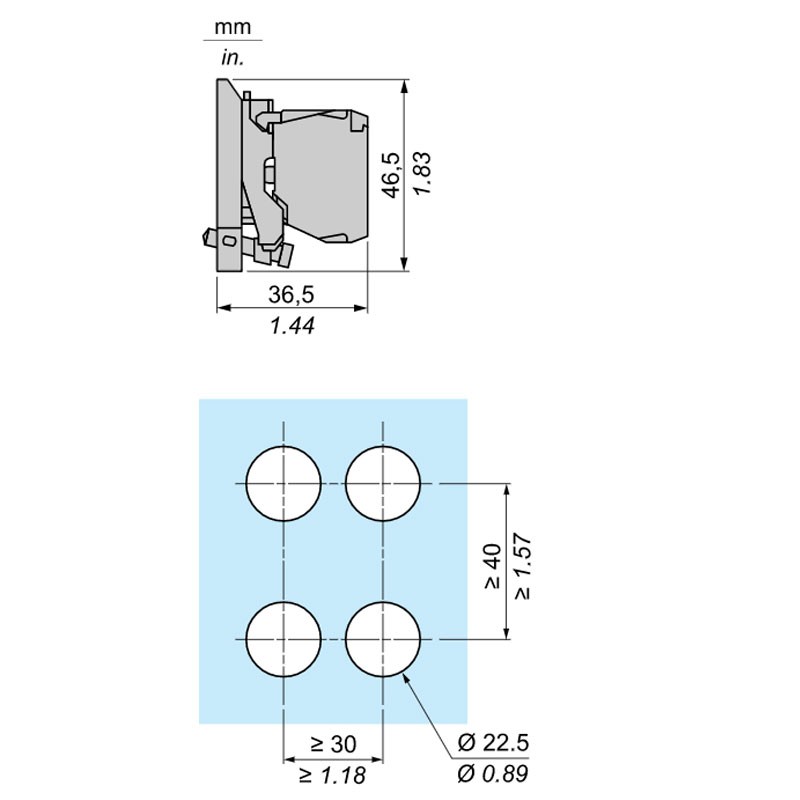

- Largeur totale du CAD : 30 mm
- Hauteur totale du CAD : 47 mm
- Profondeur totale du CAD : 37 mm
- Description des bornes ISO No. 1 : (11-12)NC
![](https://www.elettronew.com/57462-large_default/contacts-corps-telemecanique-1nc-zb4bz102.jpg)
Corps de contact Telemecanique 1NC ZB4BZ102
6,14 €
6,14 €
TTC
TTC
![paypal](/../img/logo-paypal-4x.png)
Articles disponibles: 387
Souvent achetés ensemble
Avantages :
- L'unité de base pour commencer à assembler votre propre bouton ou interrupteur en métal
- La large plage de température de fonctionnement de -40°C à 70°C garantit la polyvalence d'utilisation du produit
- Un produit respectueux de l'environnement
L'élément de contact simple Harmony XB4 de Schneider Electric est préassemblé sur une unité de base de fixation. Il comporte 1 contact NF. Ce socle de fixation est pré-assemblé avec un élément de contact. Il suffit d'ajouter une tête à cet ensemble pour obtenir un bouton-poussoir complet et prêt à l'emploi.
Autres caractéristiques techniques :
- Poids 0,053 kg
- Utilisation des contacts : contacts standard
- Ouverture positive : conforme à la norme EN/IEC 60947-5-1 appendice K
- Course de manœuvre : 1,5 mm (NF avec changement d'état électrique) - 4,3 mm (course totale)
- Force d'actionnement : 2 N NC avec changement d'état électrique
- Durée de vie mécanique : 5000000 cycles
- Couple de serrage : 0,8...1,2 Nm selon EN 60947-1
- Matériau du contact Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : fusible à cartouche 10 A type gG selon EN/IEC 60947-5-1
- Courant thermique conventionnel dans l'air [Ith] : 10 A selon EN/IEC 60947-5-1
- Tension nominale d'isolement [Ui] : 600V (degré de pollution 3) selon EN 60947-1
- Tension assignée de tenue aux chocs [Uimp] : 6 kV selon EN 60947-1
- Traitement de protection TH
- Température de stockage : -40...70 °C
- Température ambiante : -40...70 °C
- Degré de protection IP : IP20 selon IEC 60529
Forme de la tête (vis)
- Tête Phillips compatible avec le tournevis Philips no 1
- Tête cruciforme compatible avec le tournevis pozidriv no 1
- Fente compatible avec le tournevis plat Ø 4 mm
- Fente compatible avec le tournevis à tête plate de Ø 5,5 mm
Courant de fonctionnement nominal [Ie] :
- 3 A à 240 V, AC-15, A600 selon EN/IEC 60947-5-1
- 6 A à 120 V, AC-15, A600 selon EN/IEC 60947-5-1
- 0,1 A à 600 V, DC-13, Q600 selon EN/IEC 60947-5-1
- 0,27 A à 250 V, DC-13, Q600 selon EN/IEC 60947-5-1
- 0,55 A à 125 V, DC-13, Q600 selon EN/IEC 60947-5-1
- 1,2 A à 600 V, AC-15, A600 selon EN/IEC 60947-5-1
Endurance électrique
- 10000000 cycles, AC-15, 2 A à 230 V, plage de fonctionnement <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 appendice C
- 10000000 cycles, AC-15, 3 A à 120 V, cycle de fonctionnement <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 appendice C
- 10000000 cycles, AC-15, 4 A à 24 V, facteur de marche <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 appendice C
- 10000000 cycles, DC-13, 0,2 A à 110 V, facteur de marche <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 appendice C
- 10000000 cycles, DC-13, 0,5 A à 24 V, plage de fonctionnement <3600 cycles/h, facteur de charge : 0,5 selon EN/IEC 60947-5-1 appendice C
Fiabilité électrique
- Λ < 10exp(-6) à 5 V, 1 mA en salle blanche selon EN/IEC 60947-5-4
- Λ < 10exp(-8) à 17 V, 5 mA en salle blanche conformément à EN/IEC 60947-5-4
Résistance aux chocs
- 30 gn (durée = 18 ms) pour une accélération demi-sinusoïdale selon IEC 60068-2-27
- 50 gn (durée = 11 ms) pour une accélération demi-sinusoïdale selon IEC 60068-2-27
Fiche technique
- Typologie :
- Contacts
