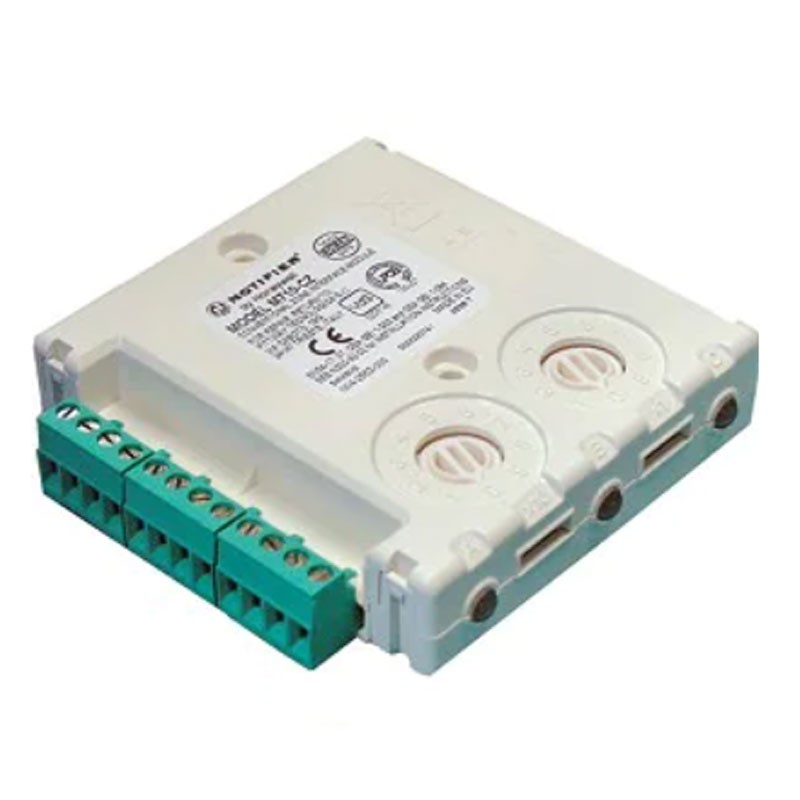

Módulo de entrada de sensor convencional Notifier M710-CZ 1
NOT M710-CZ
Módulo de entrada con aislador Notifier, con las siguientes características:
- Alimentación: (desde el bucle o desde una fuente de alimentación externa). 8÷32Vdc
- Carga máxima de corriente de espera: 3mA
- Carga máxima de zona: por detector: (limitada internamente) 15mA
- Condensador de fin de línea (no polarizado): 47µF
- Temperatura de funcionamiento: -20°C/+60°C
- Humedad (humedad relativa): 5%-95%.
- Dimensiones del módulo: 93mm(H)x93mm(W) x23mm(D)
- Tamaño de la caja de montaje: 133mm(H)x138(W)x40mm(D)
- Peso del módulo: 110 gramos
- Peso (módulo y M200E-SMB): 252 gramos
- Grado de protección (montado con M200E-SMB) IP50
- Tamaño máximo del cable: 2,5 mm
118,63 €
out-of-stock
También se puede pagar sin intereses en 3 cuotas de:
39,54€
A menudo comprados juntos
ESPECIFICACIONES ELÉCTRICAS DEL BUCLE ANALÓGICO:
- Tensión con aislador: (mín. 17,5Vdc para el funcionamiento de los LEDs); 18÷30Vdc si la zona convencional se alimenta en bucle. 15÷3Vdc
- Tensión (con el aislador excluido): (mín. 17,5Vdc para el funcionamiento de los LED). 18÷30Vdc si la zona convencional está alimentada por el bucle. 15÷32Vdc
- Carga máxima de corriente 24Vdc con alimentación externa para zona convencional (sin comunicación): 288µA
- Comunicación con el LED activado: (una comunicación cada 5s) 500µA
- Corriente máxima de espera de 24Vdc, con un dispositivo de fin de línea, zona convencional alimentada desde el bucle Sin comunicación: 1,3mA
- Comunicación con el led activado: 1,5mA
- Corriente del led (máx. led a 24 Vdc): (con una orden de la unidad de control) 2,2mA
- Corriente del led (máx. led a 24 VDC): (en modo de aislamiento) 8,8mA
El módulo de entrada M710-CZ permite interconectar una zona de sensores convencional, con una conexión de dos hilos, a un LOOP analógico.
Este módulo es compatible con las centrales analógicas NOTIFIER.
El módulo controla la zona convencional, transmitiendo toda la información relevante (estado normal, abierto/cortocircuito, o de alarma), a la unidad de control. La alimentación del módulo de interfaz y de los sensores de zona convencionales puede provenir directamente del bucle de comunicación o de una fuente de alimentación externa. Si no se utiliza una fuente de alimentación externa, es importante tener en cuenta la mayor absorción del bucle de comunicación. Por lo tanto, es necesario consultar el manual de instalación de la unidad de control para comprobar los parámetros. Cuando la alimentación de la zona convencional proviene de una fuente de alimentación externa, el lazo de comunicación analógico, a través del módulo M710-CZ, permanece aislado tanto de la zona convencional como de la alimentación.
DIRECCIÓN: La dirección del módulo se puede seleccionar a través de dos interruptores rotativos de décadas en el módulo. Los selectores se encuentran en la parte frontal o lateral del módulo. Con un destornillador se pueden mover los interruptores giratorios y seleccionar la dirección deseada en la parte frontal o lateral del módulo.
Ventajas:
- El dispositivo puede instalarse en la pared en la carcasa M200E-SMB, en un carril DIN mediante el adaptador M200E-DIN o en un panel mediante el M200E-PMB.
- También es posible puentear el aislador de cortocircuito a través de la conexión del bloque de terminales.
- Adecuado para conectar detectores convencionales con centrales direccionables de la serie AM. Certificado de RCP de acuerdo con la norma EN-54 partes 17 y 18.
- Puede alimentarse externamente o directamente desde el bucle.
- Equipado con un LED de tres colores, interruptores giratorios para el direccionamiento y un bloque de terminales Plug and Play para simplificar el cableado.
No hay reseñas
Ficha técnica
- Tipo de: Moduli Indicizzati
