Módulo de entrada direccionada M710E Notifier 1
NOT M710E
Módulo de entrada direccionada 1 de Notifier para su uso con paneles de control direccionados analógicos. La entrada controlada estará en una línea supervisada. El módulo se direcciona mediante los interruptores giratorios numerados del 01 al 159.
49,78 €
49,78 €
IVA incluido
IVA incluido
Artículos disponibles: 90
: 81
También se puede pagar sin intereses en 3 cuotas de:
16,59€
Está equipado con un LED verde que parpadea en condiciones normales y se enciende permanentemente en caso de alarma. El módulo dispone de un aislante de cortocircuito. Soporte de carril DIN integrado. Certificado CPR según EN54 partes 17 y 18. Alimentación de 15-30Vdc. Corriente de reposo de 310 microA y 510 microA con LED activo. Temperatura de funcionamiento de -20°C a +60°C. Humedad relativa de hasta el 95%.
Módulos de entrada de microprocesadores para sistemas direccionados. M710E y M720E son compatibles con todos los paneles de control direccionables NOTIFIER.
Permiten la supervisión de una sola entrada (M710E) o de dos entradas (M720E) para dispositivos de alarma de incendio con contactos normalmente abiertos.
Un LED de tres colores (verde/rojo/amarillo) para cada dirección mostrará los estados del módulo. Mediante la programación de la unidad de control será posible hacer que parpadeen o no cuando sean interrogados por la unidad de control.
Todos los módulos de la serie 700 están equipados con un dispositivo de aislamiento del bucle de comunicación interno.
Ventajas:
- Los paneles de control dirigidos por NOTIFIER identifican automáticamente estos dispositivos como módulos de entrada.
- El direccionamiento de los módulos se realiza mediante interruptores giratorios decimales (01-159)
- El módulo se alimenta directamente del bucle de 2 hilos de los distintos paneles de control direccionables NOTIFIER. No se necesita una fuente de alimentación adicional
- Módulo de aislamiento en el bucle de comunicación
- Amplio ángulo de visión del LED
- El LED incorporado parpadea cada vez que se recibe una comunicación de la central, a menos que se programe para que no parpadee
- Alta inmunidad contra las interferencias electromagnéticas
- Fácil conexión gracias a los terminales enchufables.
Aplicaciones:
- Estos módulos pueden utilizarse para controlar pulsadores manuales o dispositivos con contacto seco N.O. El circuito controlado puede conectarse con una resistencia de fin de línea de 47 K Ohm.
Instalación: Debido a su especial diseño mecánico, los M710E y M720E permiten:
- montaje en pared, en una caja de plástico especial M200E-SMB
- montaje en carril DIN estándar de 35 mm x 7,5 mm mediante clip de fijación integrado.
MÓDULO DE DESCONEXIÓN INCORPORADO:
- Todos los módulos de la serie 700 están equipados con un dispositivo de control de cortocircuitos en el bucle y aisladores. Si es necesario, se puede prescindir del dispositivo conectando directamente con la salida del bucle positivo al terminal 5 en lugar del terminal 2.
Características:
- Sección máxima del cable: 2,5 mm2
- Tensión de funcionamiento: 15 ÷ 30 Vdc. (Bucle de comunicación)
- Para asegurar el correcto funcionamiento de los LEDs, es necesario garantizar 17,5 Vdc. (Bucle de comunicación)
- Corriente de espera: 310µA M710E 340µA M720E (LED = sin parpadeo) 510 µA M710E 600µA M720E (LED = parpadeo)
- Corriente de supervisión: 0 µA ABIERTO, 100 µA NORMAL, 200 µA CORTOCIRCUITO
- Temperatura de funcionamiento: - 20° C + 60° C
- Humedad relativa: 5% - 95% sin condensación

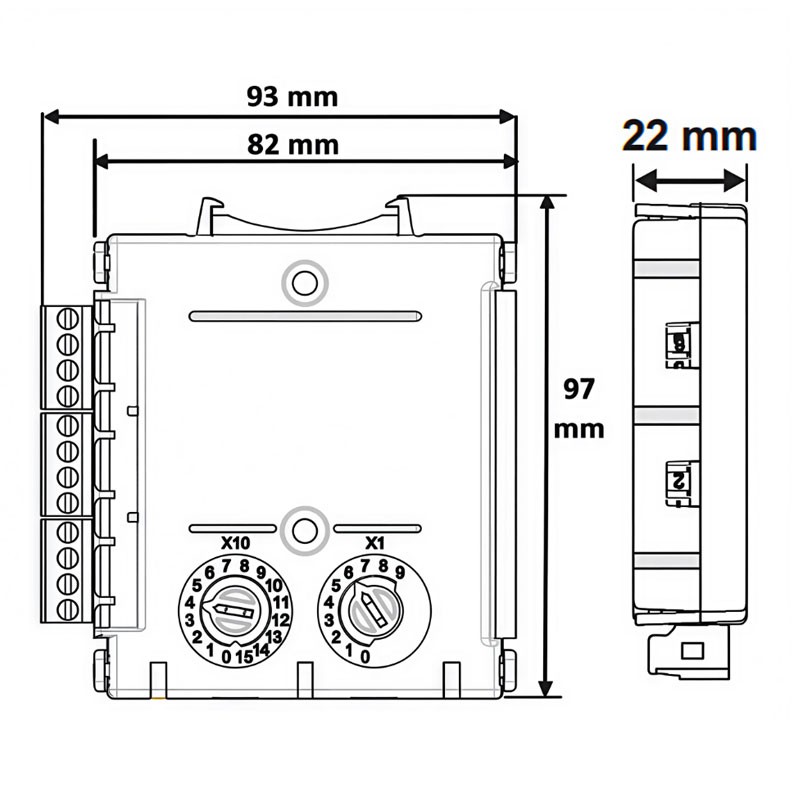

- Dimensiones: 93mm (H) 97mm (W) 22mm (D) Incluyendo los bloques de terminales
- Peso (sólo módulo): 118 gramos
- Peso (Módulo + M200E-SMB) 263 gramos.
No hay reseñas
Ficha técnica
- Tipo de: Moduli Indicizzati
