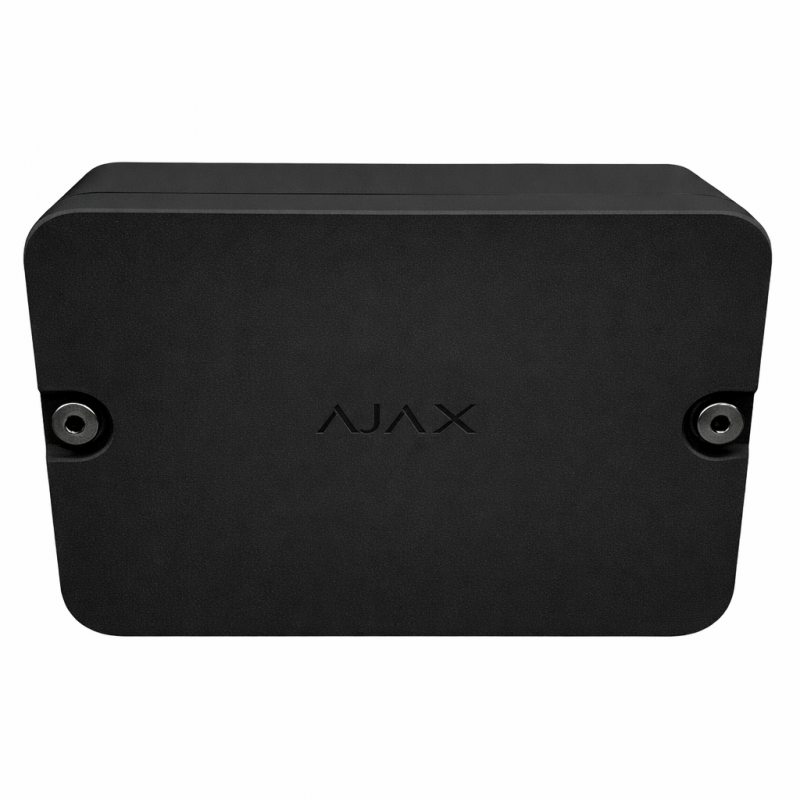

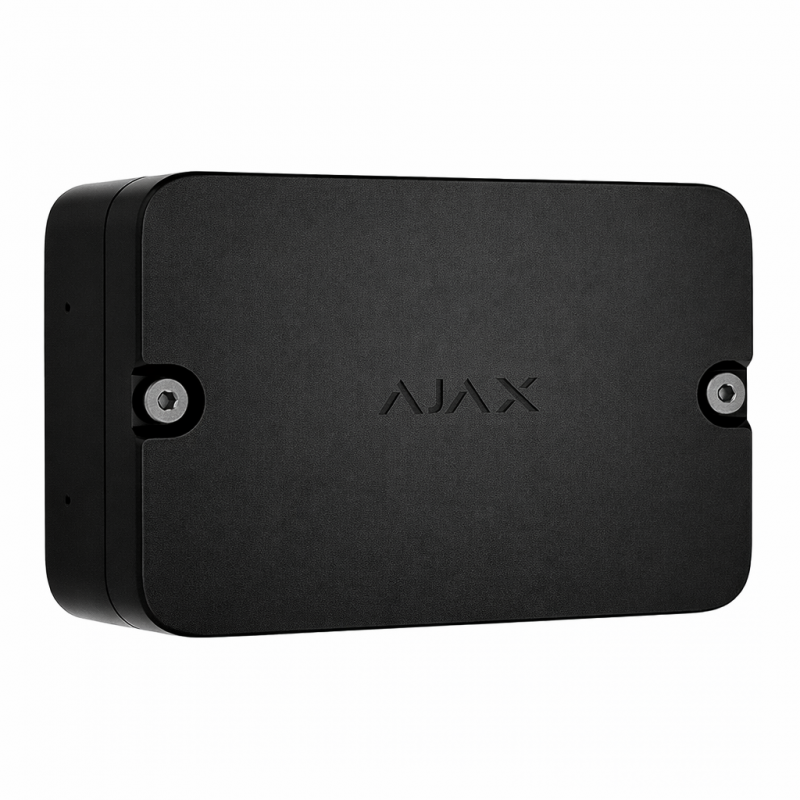

Módulo inalámbrico Ajax EN54 I/O 2X2 jeweller 2 entradas y 2 salidas 124591
08T 124591
4823114070617
Módulo inalámbrico Ajax EN54 I/O Module (2X2) Jeweller 124591: integra dispositivos cableados de terceros en un sistema contra incendios Ajax certificado EN54, con 2 entradas supervisadas y 2 salidas de relé aisladas para automatizaciones y comandos de emergencia.
-
2 entradas + 2 salidas de relé para integración y automatización en el ámbito de seguridad contra incendios y vida
-
Soporta cableados NC/NO/EOL/2EOL/3EOL para máxima compatibilidad
-
Relé con contactos secos y modo Fail-safe para activaciones automáticas en caso de fallo/desconexión
-
Alcance de radio hasta 1.700 m (campo abierto) con protocolo Jeweller
-
Alcance de radio hasta 1.700 m (campo abierto) con protocolo Jeweller
-
Certificaciones para sistemas contra incendios: EN54-18 / EN54-25
-
Compatibilidad: EN54 Fire Hub / EN54 Fire ReX.
98,33 €
Artículos disponibles: 1
También se puede pagar sin intereses en 3 cuotas de:
32,78€
Módulo I/O EN54 para integrar dispositivos cableados en sistemas Ajax
Ajax EN54 I/O Module (2X2) Jeweller está diseñado para quienes necesitan conectar al sistema contra incendios Ajax equipos tradicionales o especializados: botones manuales, contactos magnéticos, sensores técnicos, paneles de ascensores, HVAC u otros dispositivos cableados con contacto limpio. Gracias a las dos entradas configurables, puedes transformar una señal cableada en un evento gestionado por la central (CIE), con notificaciones claras y trazabilidad de la zona.
2 entradas supervisadas: compatibilidad total (NC/NO + EOL múltiples)
El módulo soporta diferentes tipos de conexión (NC, NO, EOL, 2EOL, 3EOL), así puedes cumplir con los requisitos de instalación y la supervisión de línea típica de los contextos contra incendios. La gestión de las resistencias EOL permite detectar condiciones como interrupción o cortocircuito (según la configuración), reduciendo incertidumbres en la fase de prueba y mantenimiento.
2 salidas de relé aisladas para automatizaciones y comandos de emergencia
Las dos salidas son relés con contactos limpios (aislados galvánicamente) para controlar cargas e interfaces: liberación de puertas cortafuego, desbloqueo de accesos, activación de luces de emergencia, consentimiento de ventilación/persianas o señales auxiliares. Además, la función de modo Fail-safe puede activar automáticamente los dispositivos conectados en caso de fallo, batería baja o pérdida de comunicación, aumentando la resiliencia de la lógica de emergencia.
Instalación ordenada y mantenimiento simplificado
Diseñado para instalaciones interiores, el módulo funciona con batería (sin fuente de alimentación externa) y se comunica vía Jeweller con EN54 Fire Hub / Fire ReX, ofreciendo configuración rápida vía app Ajax y prueba de intensidad de señal para elegir la mejor ubicación.
| COMUNICACIÓN | |
|---|---|
| Tecnología de comunicación | Jeweller |
| Descripción tecnología | Tecnología inalámbrica propietaria para transmitir comandos, alarmas y eventos |
| Características principales | Comunicación bidireccional; Protección antisabotaje avanzada; Cifrado en bloques con clave móvil; Notificaciones instantáneas; Control y configuración remota mediante app Ajax |
| Frecuencias de funcionamiento | 866,0–866,5 MHz; 868,0–868,6 MHz; 868,7–869,2 MHz; 905,0–926,5 MHz; 915,85–926,5 MHz; 921,0–922,0 MHz (según la región) |
| Potencia irradiada efectiva máx. (ERP) | hasta 20 mW |
| Modulación señal de radio | GFSK |
| Alcance de comunicación por radio | hasta 1.700 m (en campo abierto) |
| Comunicación cifrada | Cifrado en bloques con clave móvil |
| Salto de frecuencia | Sí, para evitar interferencias de radio e inhibición de la señal |
| ENTRADAS | |
| Número de líneas de entrada para terceros | 2 |
| Terminales de entrada | Input 1, Input 2: entradas para dispositivos cableados de terceros; Shield: entrada común para pantallas de los cables |
| Tipo de conexión | NO, NC, EOL, 2EOL, 3EOL |
| Resistencias EOL soportadas | 0,47 kΩ · 1,2 kΩ · 2,7 kΩ · 6,2 kΩ |
| Resistencias incluidas | 4 resistencias para cada entrada |
| Longitud máx. conexión cableada | hasta 100 m (cable resistente al fuego 2×1,5 mm²) |
| Sección de cable soportada | 0,4–2,5 mm² (21–13 AWG) |
| SALIDAS | |
| Número de líneas de salida para terceros | 2 |
| Terminales de salida | Output 1, Output 2 (salidas de relé) |
| Rango de funcionamiento CA | 10–250 V~ · 5 mA – 10 A (carga resistiva) |
| Rango de funcionamiento CC | 10–30 V? · 5 mA – 5 A (carga resistiva) |
| Sección de cable soportada | 0,4–2,5 mm² (21–13 AWG) |
| CARACTERÍSTICAS PRINCIPALES | |
| Tipos de eventos | Configurables mediante app Ajax según las entradas conectadas |
| Modo de seguridad automática | Activa automáticamente los dispositivos conectados en caso de desconexión, batería baja o fallos de hardware |
| RECOMENDACIONES PARA LA INSTALACIÓN | |
| Ambiente de uso | Solo ambientes interiores |
| PROTECCIÓN ANTISABOTAJE | |
| Alarma tamper | Notificación en caso de desprendimiento o apertura de la tapa |
| Protección contra la falsificación | Autenticación del dispositivo |
| Detección de pérdida de conexión | Después de 36 s (depende de la configuración de Jeweller) |
| Monitoreo de entradas | Detección de desconexión, cortocircuitos y fallos (EOL / 2EOL / 3EOL) |
| ALIMENTACIÓN | |
| Baterías | 2 × CR123A (preinstaladas) |
| Duración calculada de las baterías | hasta 5 años |
| CARCASA | |
| Dimensiones | 116 × 180 × 62 mm |
| Peso | 547 g |
| Temperatura de funcionamiento | de 0 °C a +50 °C |
| Humedad máxima permitida | hasta el 80% |
| Clase de protección | IP21C |
| Clase de inflamabilidad | UL 94 V-0 |
| CONTENIDO DEL PAQUETE | |
| Dispositivo | EN54 I/O Module (2×2) Jeweller |
| Baterías | 2 × CR123A (preinstaladas) |
| Accesorios | Kit de instalación |
| Resistencias EOL | 2 × conjunto de 4 resistencias |
| Documentación | Guía rápida |
No hay reseñas
Ficha técnica
- Color: Negro
- Tipo de: Módulos de Expansión
- Sistema: Inalámbrica
- Instalación: Interna
