Módulo inalámbrico con dos entradas y dos salidas Ajax I/O EN54 Joyero
08T 124590
4823114070624
Ajax I/O Módulo Inalámbrico EN54 Jeweller 2 Entradas / 2 Salidas:
-
Entradas para dispositivos cableados: 2 (Entrada 1 y Entrada 2)
-
Salidasde relé para dispositivos de terceros: 2 (Salida 1 y Salida 2)
-
Conexiones de entrada: NA, NC, EOL, 2EOL, 3EOL
-
Resistencias EOL incluidas: 0,47 kΩ, 1,2 kΩ, 2,7 kΩ, 6,2 kΩ
-
Compatibilidad de cables: 0,4-2,5 mm² (21-13 AWG), hasta 100 m de distancia
-
Alimentación y salidas de carga: CA: 10-250 V~, 5 mA - 10 A / CC: 10-30 V⎓, 5 mA - 5 A
-
Certificación: Joyero EN54
-
Compatibilidad con centrales de incendios: EN54 Fire Hub Jeweller - EN54 Fire ReX Jeweller
117,86 €
Artículos disponibles: 4
También se puede pagar sin intereses en 3 cuotas de:
39,29€
Módulo de E/S Ajax EN54: Integra y controla dispositivos cableados de terceros
El módulo de E/S Ajax EN54 de Jeweller está diseñado para integrar y controlar dispositivos cableados de terceros dentro de un sistema de seguridad certificado EN54, ofreciendo flexibilidad y automatización avanzada. Con dos entradas y dos salidas, el módulo puede gestionar tanto señales entrantes de sensores cableados como activar dispositivos externos como cerraduras, puertas, iluminación de emergencia o sistemas de alarma.
Las dos entradas admiten conexiones NO, NC, EOL, 2EOL y 3EOL, lo que garantiza la compatibilidad con detectores lineales, paneles de control de ascensores, sistemas de climatización y otros dispositivos cableados de terceros. Las resistencias EOL incluidas simplifican la instalación y la configuración, permitiendo el cumplimiento de la normativa y garantizando la máxima fiabilidad del sistema.
Las salidas de relé permiten controlar cargas resistivas tanto de CA (10-250 V~, hasta 10 A) como de CC (10-30 V⎓, hasta 5 A), lo que hace que el módulo sea versátil para diversas aplicaciones de automatización y seguridad. La sección de cable admitida varía entre 0,4 y 2,5 mm², lo que permite utilizar cables estándar en conexiones cableadas.
Automatización y seguridad integradas
El módulo automatiza las respuestas inmediatas a las alarmas mediante la integración de dispositivos eléctricos y de seguridad con el Fire Hub Jeweller EN54, mejorando la protección y reduciendo los tiempos de respuesta.
Integración avanzada con dispositivos de terceros
Desde detectores de humo lineales hasta sistemas de climatización o paneles de control de ascensores, el módulo permite añadir dispositivos cableados sin comprometer la compatibilidad con Ajax.
Configuración intuitiva y mantenimiento remoto
La conexión inalámbrica mediante tecnología Jeweller garantiza una comunicación rápida y fiable con el panel de control. La instalación y configuración se realiza directamente a través de la app Ajax, mientras que el mantenimiento remoto permite la monitorización y gestión sin intervenciones complejas.
Experiencia al nivel de Ajax
El módulo combina fiabilidad, seguridad y facilidad de uso, cumpliendo la normativa EN54 y garantizando que la protección contra incendios y la gestión de dispositivos cableados se integran en un ecosistema intuitivo y seguro.
Respuesta automática a la primera señal de peligro
Integración de dispositivos de seguridad que mejoran la respuesta de emergencia y la evacuación desde los primeros momentos de una alarma de incendio. Módulo de E/S EN54 (2X2) Jeweller tiene dos salidas aisladas galvánicamente que admiten corriente alterna y continua, con una capacidad de carga resistiva de hasta 10 A. Esto permite a los instaladores conectar una amplia gama de dispositivos eléctricos, desde cerraduras eléctricas y luces de emergencia hasta control de ascensores y sistemas de alarma por voz. El ecosistema Ajax utiliza escenarios de automatización para activar los dispositivos conectados en el momento en que se dispara una alarma, lo que ahorra unos segundos preciosos para una evacuación segura.
Integración inteligente de dispositivos de terceros
Haga que cualquier dispositivo de protección contra incendios existente forme parte de la configuración de Ajax, o complemente el sistema con dispositivos no incluidos en la cartera de Ajax. Dos entradas permiten al módulo de E/S EN54 (2X2) Jeweller recibir señales de detectores de terceros, controladores de puertas, paneles de control de ascensores y otros dispositivos cableados. El módulo admite los tipos de conexión más comunes, incluido 3EOL, que permite recibir hasta tres señales independientes de un único dispositivo conectado. Una vez integrados, los dispositivos de terceros se convierten en parte integrante del ecosistema Ajax. Se pueden configurar los parámetros de los dispositivos y definir su ubicación, de modo que se puedan recibir notificaciones detalladas en caso de activación. Cada entrada puede configurarse con tipos de eventos específicos -como alarma de incendio, fuga de gas, avería, evacuación, ayuda de emergencia o alarma personalizada- para mayor claridad en situaciones de emergencia. Toda la configuración se realiza en unos pocos pasos a través de la aplicación Ajax.
Autonomía eficiente durante años
Las baterías preinstaladas garantizan hasta 5 años de funcionamiento autónomo. El estado de la batería está siempre visible en tiempo real en la app Ajax, lo que evita tareas de mantenimiento innecesarias. Las empresas de mantenimiento también reciben notificaciones de batería baja para sustituirla a tiempo. La sustitución de las baterías es un proceso rápido y sencillo: el instalador solo tiene que retirar la tapa frontal del módulo.
- Hasta 5 años de funcionamiento con baterías preinstaladas
- Sustitución rápida de las pilas
- Notificaciones oportunas de batería baja en aplicaciones Ajax
Comunicación
| Función | Valor |
|---|---|
| Tecnología Jeweller | Tecnología inalámbrica propia para transmitir comandos, alarmas y eventos - Comunicación bidireccional - Protección antisabotaje avanzada - Cifrado en bloque con clave móvil - Notificaciones instantáneas - Control y configuración remotos en aplicaciones Ajax |
| Frecuencias de funcionamiento | 866,0-866,5 MHz 868,0-868,6 MHz 868,7-869,2 MHz 905,0-926,5 MHz 915,85-926,5 MHz 921,0-922,0 MHz (Según región de venta) |
| Potencia radiada aparente (ERP) | Hasta 20 mW Control automático de potencia para reducir el consumo y las interferencias |
| Modulación de la señal de radio | GFSK |
| Alcance de la radiocomunicación | Hasta 1.700 m (en campo abierto) Entre dispositivo y CIE o repetidor |
| Comunicación cifrada | Cifrado en bloque con clave móvil |
| Salto de frecuencia | Evita interferencias e inhibición de señal |
Entradas
| Característica | Valor |
|---|---|
| Número de líneas de entrada | 2 |

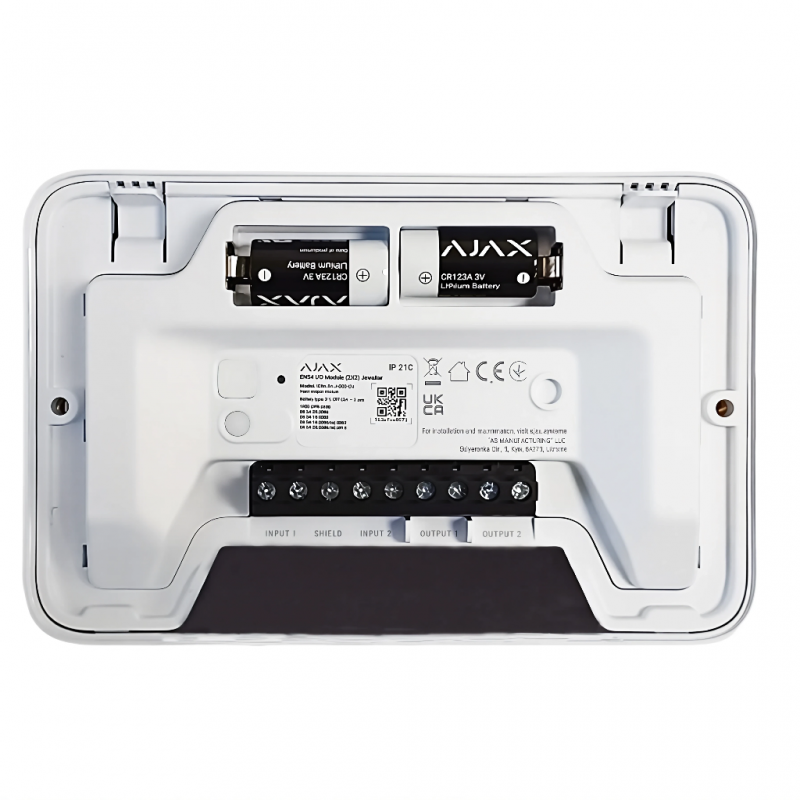

| Terminales de entrada | - Entrada 1, Entrada 2: entradas para dispositivos cableados - Blindaje: entrada común para blindajes de cables |
| Tipo de conexión | NO, NC, EOL, 2EOL, 3EOL |
| Resistencia EOL | 0,47 kΩ, 1,2 kΩ, 2,7 kΩ, 6,2 kΩ (incluidas 4 resistencias para cada entrada) |
| Longitud máxima de conexión | Hasta 100 m (con cable 2×1,5 mm² / 16 AWG resistente al fuego) |
| Sección de cable admitida | 0,4-2,5 mm² (21-13 AWG) |
Salidas
| Característica | Valor |
|---|---|
| Número de líneas de salida | 2 |
| Terminales de salida | Salida 1, Salida 2: salidas de relé para dispositivos cableados de terceros |
| Rango de funcionamiento (CA) | 10-250 V~ / 5 mA - 10 A (carga resistiva) |
| Rango de funcionamiento (CC) | 10-30 V⎓ / 5 mA - 5 A (carga resistiva) |
| Sección de cable admitida | 0,4-2,5 mm² (21-13 AWG) |
Características principales
| Característica | Valor |
|---|---|
| Tipos de eventos | Configurable a través de la aplicación Ajax por un PRO o administrador. Los tipos seleccionados determinan: - Texto de las notificaciones - Códigos de evento transmitidos a la CRA |
| Modo de seguridad automático | En caso de módulo desconectado, descargado o averiado, activa automáticamente los dispositivos conectados |
Protección antisabotaje
| Característica | Valor |
|---|---|
| Alarma antimanipulación | Notificaciones en caso de intento de extraer el módulo o abrir la tapa |
| Protección contra falsificaciones | Autenticación del dispositivo |
| Detección de pérdida de conexión | Después de 36 segundos (tiempo configurable mediante protocolo Jeweller) |
| Supervisión de entrada | Detecta la pérdida de conexión por cable, cortocircuitos y averías (con conexión EOL, 2EOL o 3EOL) Depende del tipo de conexión configurada |
Alimentación
| Función | Valor |
|---|---|
| Pilas | 2 × CR123A (preinstaladas) |
| Vida útil estimada | Hasta 5 años |
Carcasa
| Característica | Valor |
|---|---|
| Dimensiones | 116 × 180 × 62 mm |
| Peso | 547 g |
| Temperaturas de funcionamiento | 0 °C a +50 °C |
| Humedad máxima | Hasta 80% de humedad |
| Clase de protección | IP21C |
| Grado de inflamabilidad | UL 94 V-0 |
Contenido del paquete
| Característica | Valor |
|---|---|
| Contenido | - Módulo de E/S EN54 (2X2) Jeweller - 2 × pilas CR123A (preinstaladas) - Kit de instalación - 2 × juego de 4 resistencias EOL - Guía rápida |
No hay reseñas
Ficha técnica
- Color: Blanco
- Tipo de: Módulos de Expansión
- Sistema: Inalámbrica
- Instalación: Interna
