Mittelspannungsklemme 3M 20 kV für einadrige Kabel 25-70 mm² 3 St.
3MI 7100080123
4054596031241
3M TB31-QT20/35 3-polige Mittelspannungskabelklemme mit folgenden Merkmalen
- Inneninstallation
- Typ QTII glatt
- Bemessungsisolationsspannung gegen Erde: U0 12 kV
- Bemessungsisolationsspannung zwischen Phase zu Phase: U 20 kV
- Maximale Isolationsspannung: Um 24 kV
- Trockenprüfspannung bei Industriefrequenz 50Hz: 50 kV
- Atmosphärische Impulsprüfspannung: 125 kV
Der Verkaufspreis gilt für 3 Stk.

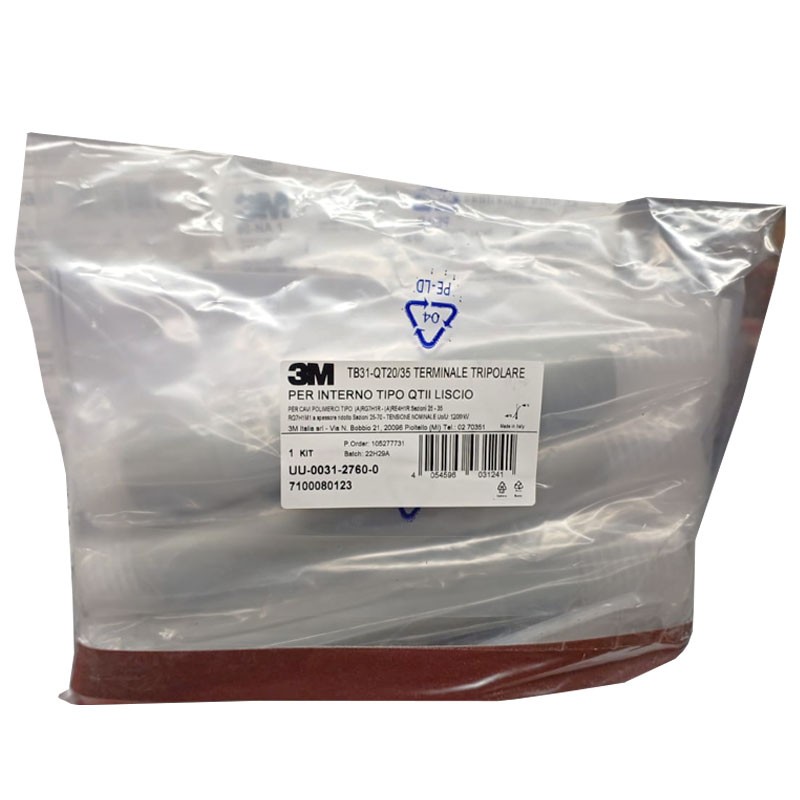

Kompletter Bausatz bestehend aus 3 unteilbaren Klemmen und Zubehör für den korrekten Betrieb der Mittelspannung, und für die Ausführung von drei unipolaren Abschlüssen.
105,83 €
Verfügbare Artikel: 13
: 11

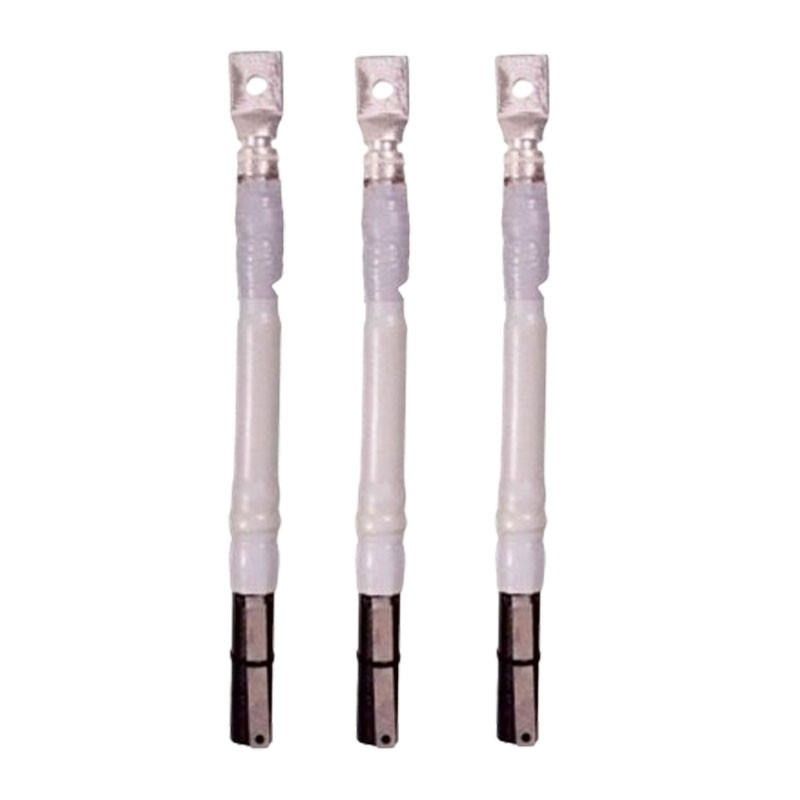

TB31QT20 ist ein Mittelspannungs-Innenabschluss für einadrige, extrudierte Radialfeldkabel mit 12/20 - 24 kV.
Der Isolator der TB31QT20 besteht aus einem einzigen Isolierkörper aus glattem, abriebfestem und spiralförmig expandiertem Silikonkautschuk. Der Isolator enthält auch das Steuerelement für das elektrische Feld. Die Schrumpfung erfolgt kalt und werkzeuglos durch Abwickeln der Spirale.
Die Packung enthält das gesamte Material, das zur Herstellung von drei einpoligen Abschlüssen benötigt wird.
Für die Installation auf RG7H1R 12/20 kV Kabeln:
- Einbaubare Querschnitte: 25-35
- Einbaubarer Durchmesser auf der Primärisolierung: 14,2 - 22,1 mm
- Einbaubarer Durchmesser auf dem Außenmantel: 19 - 28 mm
- Max. Länge: 320 mm
Für die Installation auf Kabeln vom Typ RG7H1M1 (Isolierung mit kleinem Durchmesser) 12/20 kV:
- Unterbringbare Querschnitte: 25-70
- Einbaubarer Durchmesser auf der Primärisolierung: 14,2 - 22,1 mm
- Einbaubarer Durchmesser des Außenmantels: 19 - 28 mm
- Max. Länge: 320 mm
Es gibt noch keine Bewertung
Technische Daten
- Art: Endverschlüsse
