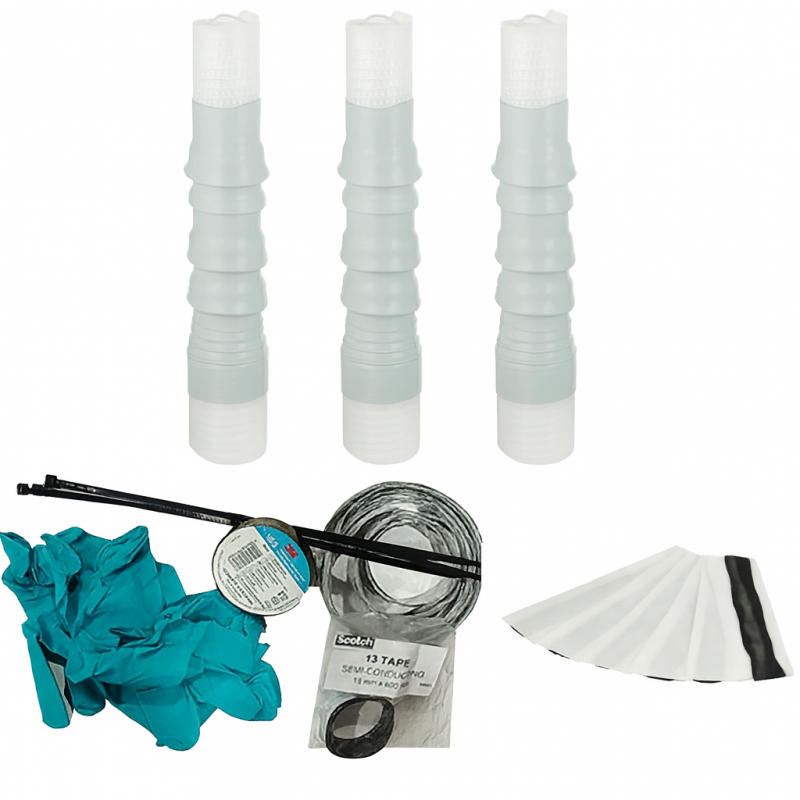

3M QTII 20KV Mittelspannungsklemmensatz für Kabel 25-95mm2
3MI 7000092168
8021684147074
Das 3M QTII 20KV Medium Voltage Terminal Kit ist eine innovative und sichere Lösung für den Anschluss von einadrigen MV (Medium Voltage) Polymerkabeln in Innenräumen. Dank seiner fortschrittlichen Technologie und des selbstschrumpfenden Isolierkörpers aus Silikonkautschuk bietet dieser Bausatz eine einfache Installation und hohe Leistung unter kritischen Betriebsbedingungen, wie z. B. Beständigkeit gegen Temperaturen von -20°C bis +50°C:
-
Betriebsspannung: 20 kV
-
Kabelquerschnittsbereich: 25 mm² - 95 mm²
-
Betriebstemperatur: -20°C bis +50°C
-
Isolationsmaterial: Selbstschrumpfender Silikonkautschuk
-
Isolator: Monoblock, nicht markierend, mit integrierter elektrischer Feldsteuerung
-
Norm: Entspricht der CENELEC-Norm HD 629.1.
129,49 €
Verfügbare Artikel: 78
: 2
Produkt-Beschreibung:
Der 3M QTII Mittelspannungsklemmensatz ist eine ideale Lösung für Hochspannungsanwendungen in Innenräumen. Die Klemme wurde für maximale Sicherheit und Einfachheit bei der Installation entwickelt und erfordert keine Flamme oder Hitze, wodurch der Prozess schnell und sicher ist. Dank des einteiligen Silikongummi-Designs eignet sie sich perfekt für Umgebungen, in denen das Risiko von Spuren oder Verunreinigungen unbedingt vermieden werden muss, und gewährleistet eine dauerhafte Leistung auch unter rauen klimatischen Bedingungen.
Die integrierte Steuerung des elektrischen Feldes macht komplexe Vorgänge überflüssig und verbessert die Verteilung des elektrischen Feldes, wodurch das Risiko von Fehlfunktionen und Ausfällen verringert wird. Der Bausatz erfüllt und übertrifft die Anforderungen der europäischen CENELEC-Norm HD 629.1 und bietet ein Produkt, das den internationalen Sicherheits- und Qualitätsstandards entspricht. Diese Klemme eignet sich besonders für Verdrahtungsanwendungen in Industrieanlagen, Kraftwerken und anderen Einrichtungen, in denen Hochspannung und Sicherheit erforderlich sind.
Anwendungen:
Der 3M QTII-Klemmensatz wird in zahlreichen Branchen eingesetzt, darunter:
- Industrie- und Produktionsanlagen
- Kraftwerke und Umspannwerke
- Hochspannungs-Stromverteilungsnetze
- Wohn- und Gewerbeanlagen mit Mittelspannungsanforderungen
Das Kit ist mit einer breiten Palette von einadrigen MT-Polymerkabeln kompatibel und gewährleistet eine sichere und effiziente Verbindung in vielen elektrischen Anwendungen.
Technische Daten 3M Kabel
Anwendung Spannung
| Merkmal | Einzelheit |
|---|---|
| Spannung | Mittelspannung |
| Spannung Leitung | 12/20 kV |
| Nennspannung | 12/20 kV |
| Spannung | 6/10 kV |
Anwendungen
| Merkmal | Einzelheiten |
|---|---|
| Anwendungen | Innen (12/20 kV) / Außen (6/10 kV) |
Kabelanschlüsse
| Merkmal | Einzelheit |
|---|---|
| Mehrpolige vorgeformte Kappe | Keine |
| Klappen-/Stabverbinder im Bausatz enthalten | Keine |
Kabelabmessungen und Spezifikationen
| Merkmal | Detail |
|---|---|
| Isolationsaußendurchmesser (metrische Größen) | 16,256 mm, 16,51 mm, 16,764 mm, 16,018 mm, 17,272 mm, 17,526 mm, 17,78 mm, 18,034 mm, 18,288 mm, 18,542 mm, 18,796 mm, 19,05 mm, 19,304 mm, 19,558 mm, 19,812 mm, 20,066 mm, 20,32 mm, 20,574 mm, 20,828 mm, 21,082 mm, 21,336 mm, 21,59 mm, 21.844 mm, 22.098 mm, 22.352 mm, 22.606 mm, 22.86 mm, 23.114 mm, 23.368 mm, 23.622 mm, 23.876 mm, 24.13 mm, 24.384 mm, 24.638 mm, 24.892 mm, 25.146 mm, 25.4 mm, 25.654 mm, 25.908 mm, 26.162 mm, 26.416 mm, 26.67 mm, 26.924 mm, 27.178 mm, 27.432 mm |
| Maximale Leitergröße | 95 mm² Leitergröße |
| Leiterquerschnitt Minimum | 25 mm² Leiterquerschnitt |
Installations-Spezifikationen
| Merkmal | Detail |
|---|---|
| Kabelisolierung Außendurchmesserbereich (metrische Größen) | 16 mm - 28,5 mm |
| Anzahl der Schirme | 4 |
| Anzahl von Leitern | 1 |
| Kabelabschirmung | Kabelabschirmung |
Kabel-Typ
| Merkmal | Detail |
|---|---|
| Kabel-Typ | Ungeschirmtes Kabel, kupfergeschirmt, polymere Isolierung |
| Produkttyp | Kaltschrumpfung |
Es gibt noch keine Bewertung
Technische Daten
- Art: Endverschlüsse
