Fischer Aluminiumhaken für Flachdachziegel RH 30 H AL 00571749
FIS 00571749
8001132116951
Fischer Aluminiumhaken mit Beschichtung für Schrägdächer und RH 30 H AL-Ziegel mit 2 Verstellungen, mit folgenden Eigenschaften
-
Vertikale und horizontale Verstellung: passgenau
-
Hohe Tragfähigkeit: reduziert die Anzahl der benötigten Haken
-
Schnellverbindung: kompatibel mit SolarLight- und SolarFish-Profilen
-
Aus Aluminiumlegierung: robust und leicht
-
Vormontierte Montage: kein zusätzliches Zubehör oder Bolzen
12,21 €
Verfügbare Artikel: 410
: 61
Fischer-Haken RH 30 H AL für Schrägdächer mit Biberschwanzziegeln

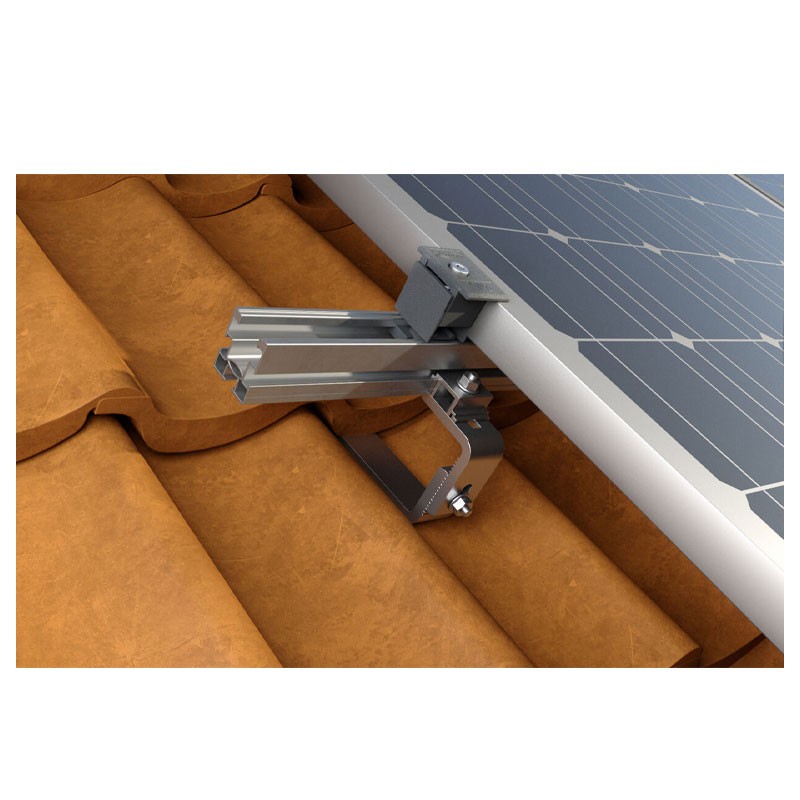

Der Haken RH 30 H AL ist für Photovoltaikanlagen auf Schrägdächern mit Flachdachziegeln bis zu einer Stärke von 30 mm konzipiert. Die Konstruktion aus einer Aluminiumlegierung, die der Norm EN 755-2:2016 entspricht, macht ihn sehr widerstandsfähig und leicht, ideal für eine dauerhafte Installation. Dieser vormontierte Haken ist sofort einsatzbereit, ohne dass zusätzliches Zubehör benötigt wird, was eine schnelle und effiziente Installation gewährleistet.
Zweifache Einstellung für präzise Ausrichtung
Der Fischer-Haken verfügt über zwei Grundeinstellungen: Die vertikale Zwischeneinstellung ermöglicht die Positionierung des Profils im idealen Abstand zur Oberseite der Fliese, während die Einstellung am oberen Ende des Hakens die horizontale Ausrichtung des Profils ermöglicht, was die Verlegung auch auf unebenen Flächen erleichtert. Diese Mehrfachverstellung ist besonders nützlich, um sich an unterschiedliche Dachkonfigurationen anzupassen und eine sichere und stabile Befestigung zu erreichen.
Hohe Tragfähigkeit für weniger Befestigungspunkte
Dank seiner hohen Tragfähigkeit hält der Haken RH 30 H AL auch schweren Schnee- und Windlasten stand, wie es die Vorschriften verlangen. Die Form des Hakens ist so konzipiert, dass er auch bei maximaler Belastung den Dachziegel nicht berührt und so Schäden am Dach verhindert. Diese Robustheit ermöglicht es, die Anzahl der benötigten Haken zu reduzieren, wobei die großen Achsabstände zwischen den Befestigungspunkten beibehalten werden und die Montage des gesamten Systems vereinfacht wird.
Schnelle Montage mit kompatibler Steckkupplung
Die Schnellkupplung an der Oberseite des Hakens ermöglicht die direkte Befestigung an den Profilen SolarLight oder SolarFish mit einer einfachen Drehung um 180°, ohne dass zusätzliche Schrauben oder Zubehörteile benötigt werden. Bei der Montage wird der Haken mit speziellen Ankern an der Dachkonstruktion befestigt und in der Höhe entsprechend der Auslegung der Photovoltaikanlage angepasst. Die Installation erfordert ein Anzugsmoment von 10 Nm, um eine sichere Befestigung zu gewährleisten.

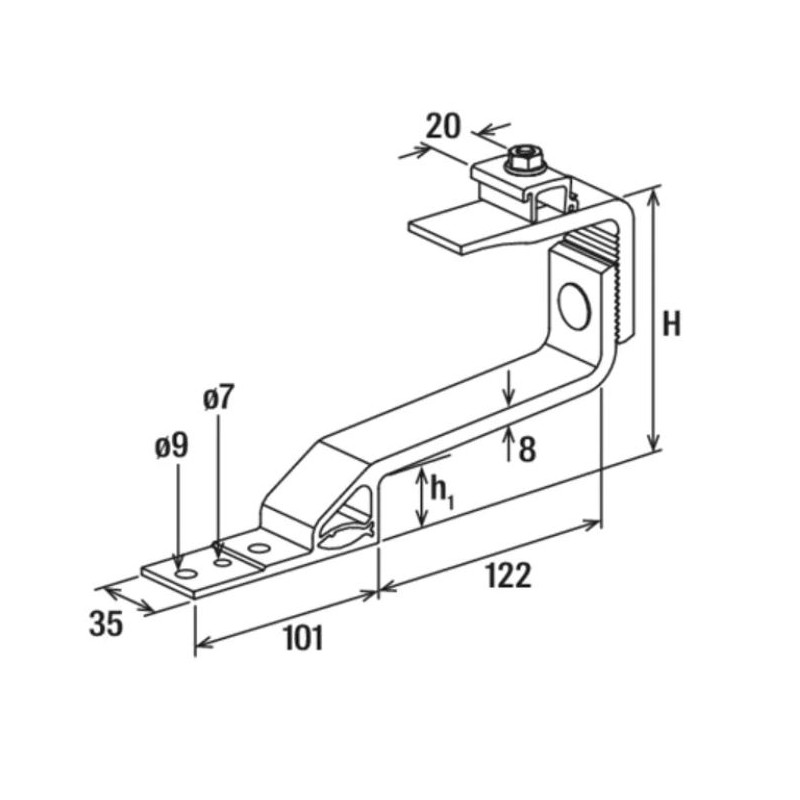

Detaillierte technische Daten
- Material: Aluminiumlegierung AW 6060 T6 und AW 6082 T6 (EN 755-2:2016)
- Befestigungselemente: Rostfreier Stahl Klasse A2-70 (EN ISO 3506-1/2:2010)
- Dicke: 8 mm
- Gewicht: 330 Gramm
- Gesamthöhe (H): 106 - 124 mm
- Anzugsdrehmoment (Tinst): 20 Nm
- Anzugsschlüssel: 13 mm
- Kompatibilität der Profile: SolarLight und SolarFish
- Montage: Vormontiert, Schnellkupplung
Es gibt noch keine Bewertung
Technische Daten
- Art: Befestigungzubehör
