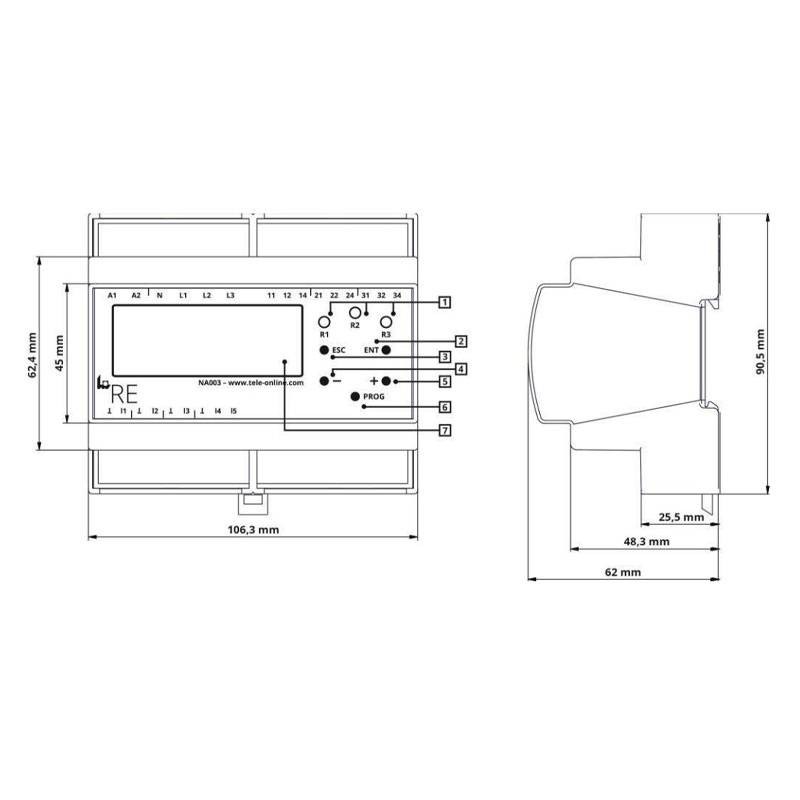

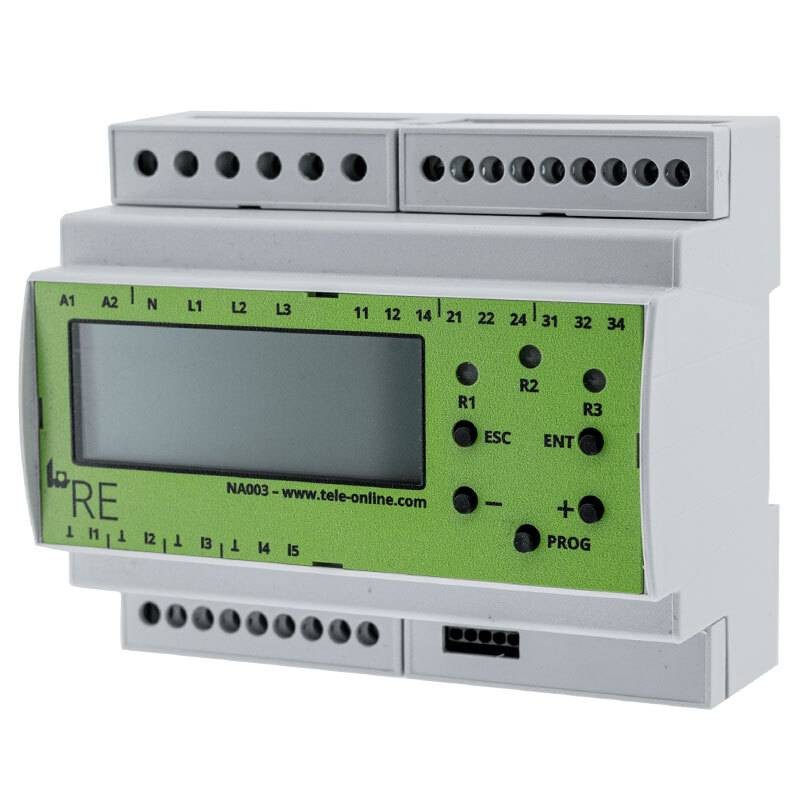

AEG Schnittstellenrelais für Photovoltaik 24 Vdc 230 Vac NA003
AEG NA003
9008662017184
AEG-Schnittstellenrelais für PV-Anlagen gemäß CEI 0-21 mit folgenden Eigenschaften:
- Versorgungsspannung: 110-230Vac oder 24Vdc
- Messspannung: 230/400 Vac
- Isolationsspannung: 4kV
- Verlustleistung: 4W
- Ausgangskontakte: 250Vac 5A
- Eingangsbereich: 24Vdc/5mA
- Schutzart: IP40
538,11 €
Verfügbare Artikel: 15
: 3
Das Schnittstellenrelais NA003 entspricht der Norm CEI 0-21 für den Anschluss von Niederspannungserzeugungsanlagen und ist für Anlagen mit einer Leistung von mehr als 11,08 kW vorgeschrieben.
Das Schnittstellenrelais für Photovoltaikanwendungen überwacht permanent die Netzspannung und -frequenz und greift bei einer Netzstörung ein. Das Relais NA003 ist modular aufgebaut und eignet sich für den Anschluss an dreiphasige, dreiphasige + N 400V und auch einphasige 230V-Netze, sowohl mit 230Vac als auch 24Vdc Hilfsspannung.
Die Auslösefunktion wird über einen potentialfreien Kontakt realisiert, der normalerweise an ein Schütz oder eine Mindestspannungsspule angeschlossen ist. Das Relais überwacht auch den Zustand des Schnittstellengeräts (Schütz oder Schalter) und betätigt den zweiten Ausgangskontakt für die Reserveöffnung.
Die Programmierung des Schnittstellenrelais für Photovoltaik-Anwendungen erfolgt einfach über das Display auf der Vorderseite des Geräts. In jedem Fall sind die Relais werkseitig gemäß den Schwellenwerten CEI 0-21 programmiert.
Funktionen der Schnittstellenrelais für Photovoltaik-Anwendungen:
- Frequenzsteuerung in Phase L1
- Kontrolle der dreiphasigen (ohne Nullleiter) oder einphasigen Spannung
- 10-minütige gleitende Mittelwertprüfung der Spannung
- Nichtflüchtiger Speicher für Fehlerspeicherung
- Passwortschutz
- Wählbar für transienten Betrieb (Standardbetrieb) und Endbetrieb über Display-Parameter wählbar
Allgemeine Merkmale:
- Vereinfachte Inbetriebnahme durch vordefinierte Konfigurationen für lokale Normen und Richtlinien, mit weitgehend konfigurierbaren Parametern
- Große Nennspannungs- und Frequenzbereiche, Nennspannung konfigurierbar
- Zusätzliches Open Setup ermöglicht nahezu unbegrenzte freie Parametrierung vor Ort
- Sicherheit gegen Einzelfehler
- Zyklische Selbsttestung
- Überwachung der angeschlossenen Kuppelschalter
- Fernöffnung
- Separate Netzerkennung (RoCoF, PShift, Außenleiterspannung)
- Möglichkeit, die Software vor Ort zu aktualisieren
- Möglichkeit zum Hinzufügen einer Kommunikationsschnittstelle
- Testfunktion mit Erkennung der Öffnungszeit
- Überwachung von einphasigen und dreiphasigen Netzen für Nieder- und Mittelspannungsnetze
- Fehlerspeicher mit Zeitstempelung (50 Elemente)
- Passwortschutz und steckbar
- Zufällige Öffnungsschwellen und Schaltzeiten für nicht geregelte Stromerzeuger (z.B. Blockheizkraftwerke)
Stromversorgungsschaltung:
- Klemmen: A1 (L oder +) - A2 (N oder -)
- Versorgungsspannung DC: 24 V - AC: 110 - 230 V
- Toleranz der Versorgungsspannung: DC: ± 10% - AC: ± 30%.
- Nennverbrauch max. 1,25 W / 4 VA @ 230 V AC
- Nennfrequenz: 50 / 60 Hz
- Toleranz der Nennfrequenz: 48 - 63 Hz
- Stand-by-Zeit: 6 Sekunden + eingestellte Einschaltverzögerung
- Abschaltspannung: 7 V
- Überspannungskategorie: III
- Nenn-Stoßspannung: 6 kV
Ausgangskreis:
- Klemmen: 11-12-14 - 21-22-24 - 31-32-34
- Anzahl und Art der Kontakte: 3 Schaltkontakte
- Werkstoff der Kontakte: AgNi
- Belastbarkeit: 5 A/250 V AC
- Überspannungskategorie: III
- Bemessungs-Stoßspannung: 4 kV
Es gibt noch keine Bewertung
Technische Daten
- Art: Motorschutzrelais
