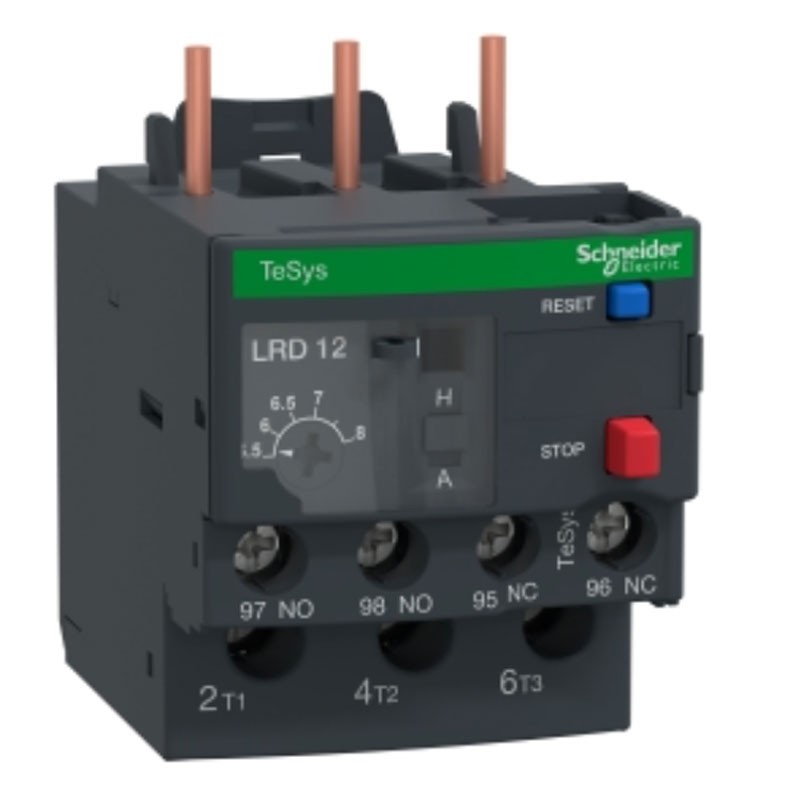

Telemecanique thermisches Überlastrelais für TeSys Motor 5.5-8A LRD12
SNR LRD12
3389110346800
Differentielles thermisches Überlastrelais von Schneider Telemecanique mit den folgenden Eigenschaften:
- Bemessungsbetriebsspannung [Ue]: 690 V "AC" 0...400 Hz für Stromkreis nach IEC 60947-4-1
- Relaisanwendung: Motorschutz
- Netztyp: DC - "AC
- Thermischer Überlastauslöser: Klasse 10A gemäß IEC 60947-4-1
- Einstellbereich Wärmeschutz: 5,5...8°.
- Netzfrequenz: 0...400 Hz
- Auslöseschwelle: 1,14 +/-0,06 Ir gemäß IEC 60947-4-1
- Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
- Konventioneller thermischer Strom in Luft [Ith]: 5A pro Signalkreis
50,67 €
Verfügbare Artikel: 20
: 1
Weitere Merkmale:
- Zugehörige Absicherung: 4 A gG für Signalstromkreis - 4 A BS für Signalstromkreis
- Bemessungs-Stoßspannungsfestigkeit [Uimp]: 6 kV
- Empfindlichkeit bei Phasenausfall: Auslösestrom 130 % von Ir auf zwei Phasen, die letzte bei 0
- Steuerungsart: rote Taste: Stopp, blaue Taste: Reset
- Temperaturkompensation: -20...60 °C
- Klimadichtung: Entspricht IACS E10
- Schutzart IP20 nach IEC 60529
- Betriebsumgebungstemperatur: -20...60 °C ohne Derating gemäß IEC 60947-4-1
- Lagertemperatur: -60/+70 °C
- Feuerbeständigkeit: V1 nach UL 94
Bemessungsisolationsspannung [Ui]:
- Stromkreis: 600 V nach CSA-Standard
- Stromkreis: 600 V nach UL
- Stromkreis: 690 V gemäß IEC 60947-4-1
Halterung:
- Platte, mit spezifischem Zubehör
- Schiene, mit spezifischem Zubehör
- Unter dem Schütz
Zulässiger Strom:
- 1,5 A bei 240 V AC-15 für den Signalkreis
- 0,1A bei 250 V DC-13 für Signalisierungsschaltung
Anschlüsse - Klemmen
- Steuerkreis: Schraubklemmen 2 Kabel 1...2,5 mm² flexibel ohne Kabelanschluss
- Steuerkreis: Schraubklemmen 2 Kabel 1...2,5 mm² flexibel mit Kabelanschluss
- Steuerkreis: Schraubklemmen 2 Kabel 1...2,5 mm² fest
- Stromkreis: Schraubklemmen 1 Kabel 1,5...10 mm² flexibel ohne Kabelanschluss
- Stromkreis: Schraubklemmen 1 Kabel 1...4 mm² flexibel mit Kabelanschluss
- Stromkreis: Schraubklemmen 1 Kabel 1...6 mm² fest
Anzugsdrehmoment:
- Steuerkreis: 1,7 Nm - auf Schraubklemmen
- Stromkreis: 1,7 Nm - auf Schraubklemmen
Mechanische Robustheit:
- Vibration: 6 Gn gemäß IEC 60068-2-6
- Schock: 15 Gn für 11 ms gemäß IEC 60068-2-7
Durchschlagsfestigkeit
- 1,89 kV bei "50 Hz" gemäß IEC 60947-1
Abmessungen und Gewicht:
- Höhe 66 mm
- Breite 45 mm
- Tiefe 70 mm
- Gewicht 0,124 kg
Es gibt noch keine Bewertung
Technische Daten
- Art: Motorschutzrelais
