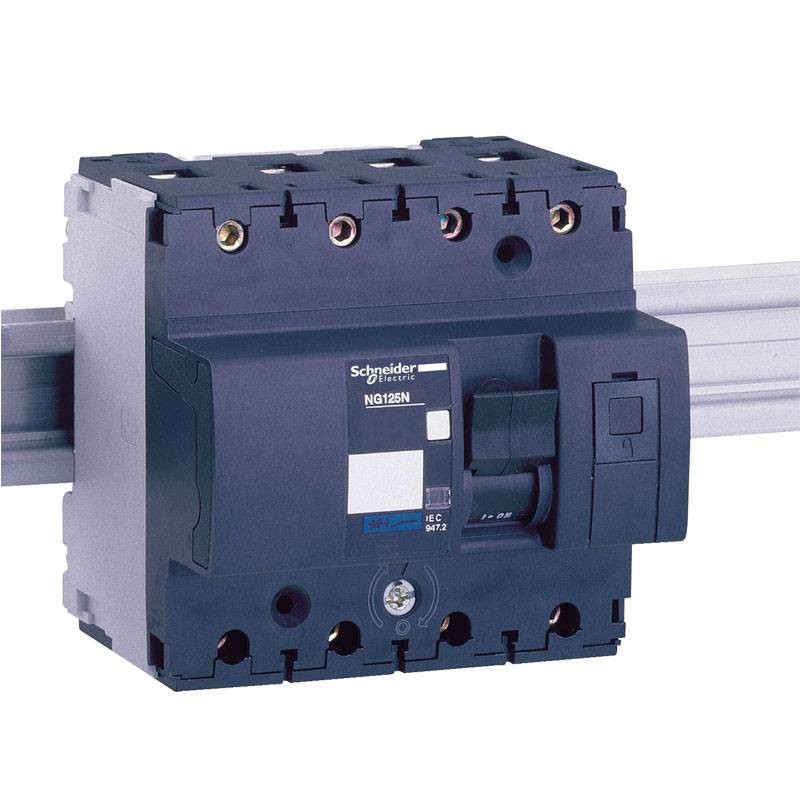

Schneider NG125N thermisch-magnetischer Schutzschalter 4P 100A 25KA D 6M 18673
SNR 18673
3303430186731
Thermisch-magnetischer Schutzschalter Schneider NG125N mit den folgenden Merkmalen:
- Anzahl der Pole: 4
- Anzahl der geschützten Pole: 4
- Anzahl der Module: 6
- Nennstrom: 100 A bei 40 °C
- Kurve: D
- Nennisolationsspannung: 690V AC 50/60 Hz
- Bemessungs-Stoßspannung: 8 kV
- Montageart Aufhängen
- Montagewinkel: 35 mm symmetrische DIN-Schiene
564,35 €
Verfügbare Artikel: 3
Acti9 NG125N ist ein Niederspannungs-Leistungsschalter. Es handelt sich um einen 4P-Schutzschalter mit 4 geschützten Polen, einem Nennstrom von 100A und der Auslösekurve D. Das Nennkurzschlussausschaltvermögen beträgt bis zu 25 kA von 380VAC bis 415VAC gemäß EN/IEC 60947-2 und 25 kA von 380VAC bis 415VAC gemäß EN/IEC 60947-2. Es entspricht der Industrienorm EN/IEC 60898-1 und der Wohnbereichsnorm EN/IEC 60947-2.
Dieser Leitungsschutzschalter schützt Stromkreise vor Kurzschluss und Überlaststrom. Er ist für die Isolierung im industriellen Bereich gemäß IEC/EN 60947-2 geeignet. Die Auslösung im Falle einer Störung wird durch eine rote mechanische Kontrollleuchte auf der Vorderseite des Schalters angezeigt. Es hat einen elektrischen Widerstand von bis zu 5000 Zyklen und einen mechanischen Widerstand von bis zu 20000 Zyklen.
Die Betriebsspannung Ue reicht von 380VAC bis 415V AC. Die Nennisolationsspannung Ui beträgt 690V AC. Die Nenn-Stoßspannung Uimp beträgt 8 kV. Die Betriebsfrequenz beträgt 50 Hz oder 60 Hz. Es ist auf einer DIN-Schiene montierbar. Seine Breite beträgt 12 Stufen von 9 mm. Der Verschmutzungsgrad beträgt 3. Die Überspannungskategorie ist IV.
Die Gesamtabmessungen sind (H) 108 mm x (B) 103 mm x (T) 81 mm. Das Gewicht beträgt 0,96 kg. Es hat eine Schutzart von IP20 (gemäß IEC/EN 60529) an seinen Klemmen in einem modularen Gehäuse. Die Betriebstemperatur liegt zwischen -30°C und 70°C. Die Lagertemperatur liegt zwischen -40°C und 70°C.
Ein Schutzschalter ist eine Sicherheitseinrichtung, die den Stromfluss in einem Stromkreis bei Überstrom automatisch (d. h. ohne äußeren Eingriff) unterbrechen kann.
Acti9 NG125N ist ein Niederspannungs-Leistungsschalter. Es handelt sich um einen 4P-Schutzschalter mit 4 geschützten Polen, einem Nennstrom von 100A und der Auslösekurve D. Das Nennkurzschlussausschaltvermögen beträgt bis zu 25 kA von 380VAC bis 415VAC.
Dieser Leitungsschutzschalter schützt Stromkreise vor Kurzschluss und Überlaststrom. Es ist für die Isolierung im industriellen Bereich geeignet. Die Auslösung im Falle eines Fehlers wird durch eine rote mechanische Kontrollleuchte auf der Vorderseite des Leistungsschalters angezeigt. Es hat einen elektrischen Widerstand von bis zu 5000 Zyklen und einen mechanischen Widerstand von bis zu 20000 Zyklen.
D-Kurve, Auslöseschwelle von 10 bis 29 Mal In, für die Anwendung von Stromkreisen mit hohen Einschaltströmen (Motoren, Transformatoren, usw.).
Bemessungsbetriebsunterbrechungsleistung
- 37,5 kA 75 % nach EN/IEC 60947-2 - 220...240 V "AC" "50/60 Hz".
- 18,75 kA 75 % nach EN/IEC 60947-2 - 380...415 V 'AC' '50/60 Hz' 15 kA 75 % nach EN/IEC 60947-2 - 380...415 V 'AC' '50/60 Hz
- 15 kA 75 % Gemäß EN/IEC 60947-2 - 440 V 'AC' '50/60 Hz
- 7,5 kA 75 % nach EN/IEC 60947-2 - 500 V "AC" "50/60 Hz
- 20 kA 100 % nach EN/IEC 60947-2 - <= 500 V DC
Merkmale:
- Art der Steuerung: Handauslösetest Hebel
- Lokale Signalisierung: ON/OFF-Anzeige - Auslöseanzeige
- 9 mm Stufen: 12
- Mechanische Lebensdauer: 20000 Zyklen
- Elektrische Lebensdauer: 5000 Zyklen
- Beschreibung der Schließmöglichkeiten: Integriertes Vorhängeschloss
- Klemmenanschlüsse: Käfigklemmen1670 mm² starr - Käfigklemmen1050 mm² flexibel
- Abisolierlänge: 20 mm
- Anzugsdrehmoment: 6 Nm
- Differentialschutz: Separate Sperre
- Schutzart IP: IP20
- Schutzgrad IK: IK05
- Verschmutzungsgrad: 3
- Relative Luftfeuchtigkeit: 95 % bei 55 °C
- Betriebsumgebungstemperatur: -30/+70°C
- Lagertemperatur: -40/+70°C
Es gibt noch keine Bewertung
Technische Daten
- Art: Schalter
- Module: 6
- Pole: 4P
- Ausschaltstrom: 25KA
- Schutzart: IP20
- Ampere: 100A
