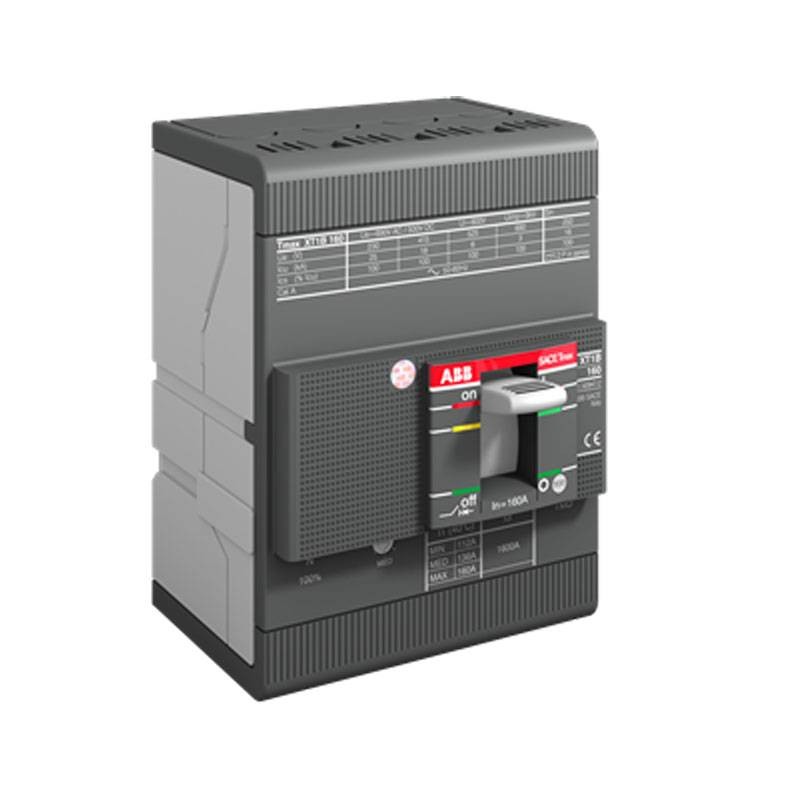

Abb Kompaktleistungsschalter XT1B 160 3X160A+N/2 18KA XT1B160TMD4
ABB XT1B160TMD4
8015644694548
Abb XT1B 160 3X160A+N/2 18KA fester tetrapolarer Kompaktleistungsschalter mit thermomagnetischen TMD R Frontanschlüssen 160-1600A.
553,28 €
Verfügbare Artikel: 31
: 3
Häufig zusammengekauft
Merkmale:
- Produktbreite: 101,6 mm
- Höhe des Produkts: 130 mm
- Tiefe des Produkts: 70 mm
- Nettogewicht des Produkts: 1,4 kg
- Art des Schalters: Power Distribution
- Hauptprodukttyp: SACE Tmax XT
- Produktname: Molded Case Circuit Breaker
- Produkttyp: Automatischer Schutzschalter
- Ausführung: F
- Kabelquerschnitte-Hauptstromkreis: Sammelschiene 45,5 ... 80 mm²
- Stromart: AC/DC
- Elektrische Lebensdauer: 120 Zyklen pro Stunde - 8000 Zyklus(e)
- Mechanische Lebensdauer: 240 Zyklen pro Stunde 25000 Zyklus(e)
- Anzahl der Pole: 4
- Öffnungszeit: CB mit SOR 15 ms - CB mit UVR 15 ms
- Mehrfachbestellung: 1 Stück(e)
- Verlustleistung: bei Nennbetriebsbedingungen pro Pol 15 W
- Bemessungsstrom (In): 160 A
- Bemessungsfrequenz (f): 50 / 60 Hz
- Bemessungs-Stoßspannung (Uimp): 8 kV
- Bemessungs-Kurzschlussstromeinstellung (Ii): 1600 A
- Bemessungsisolationsspannung (Ui): 800 V
- Bemessungsbetriebsspannung: 690 V AC - 500 V DC
- Bemessungsbetriebskurzschlussstrom (Ics): (220 V AC) 25 kA - (230 V AC) 25 kA - (240 V AC) 25 kA - (380 V AC) 18 kA - (415 V AC) 18 kA - (440 V AC) 11,25 kA - (500 V AC) 8 kA - (525 V AC) 6 kA - (690 V AC) 3 kA - (250 V DC) 2 Pole in Serie 18 kA - (500 V DC) 3 Pole in Serie 18 kA
- Bemessungs-Kurzschlussausschaltvermögen (Icu): (220 V AC) 25 kA - (230 V AC) 25 kA - (240 V AC) 25 kA - (380 V AC) 18 kA - (415 V AC) 18 kA - (440 V AC) 15 kA - (500 V AC) 8 kA - (525 V AC) 6 kA - (690 V AC) 3 kA - (250 V DC) 2 Pole in Serie 18 kA - (500 V DC) 3 Pole in Serie 18 kA
- Ununterbrochener Nennstrom (Iu): 160 A
- Bemessungsspannung (Ur) 690 V
- Empfohlener Schraubendreher: M6 Hauptstromkreis
- Auslöser: TMD
- Auslösertyp: TM
- Einstellbereich: 112...160 A
- Leistungsstufe bei Kurzschluss: B
- Bezugsnormen: IEC60947-2
- Untertyp: XT1
- Klemmenanschlusstyp: Front
- Klemmenart: Bolzen
- Anzugsdrehmoment: 6 N-m.
Es gibt noch keine Bewertung
Technische Daten
- Art: Schalter
- Pole: 4P
- Ausschaltstrom: 18KA
- Ampere: 160A
