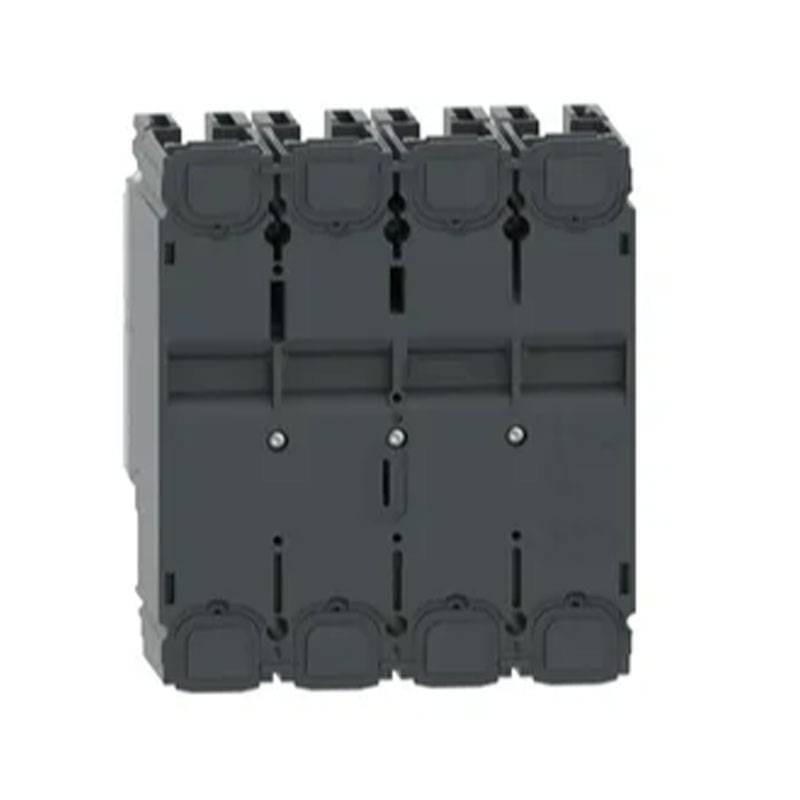

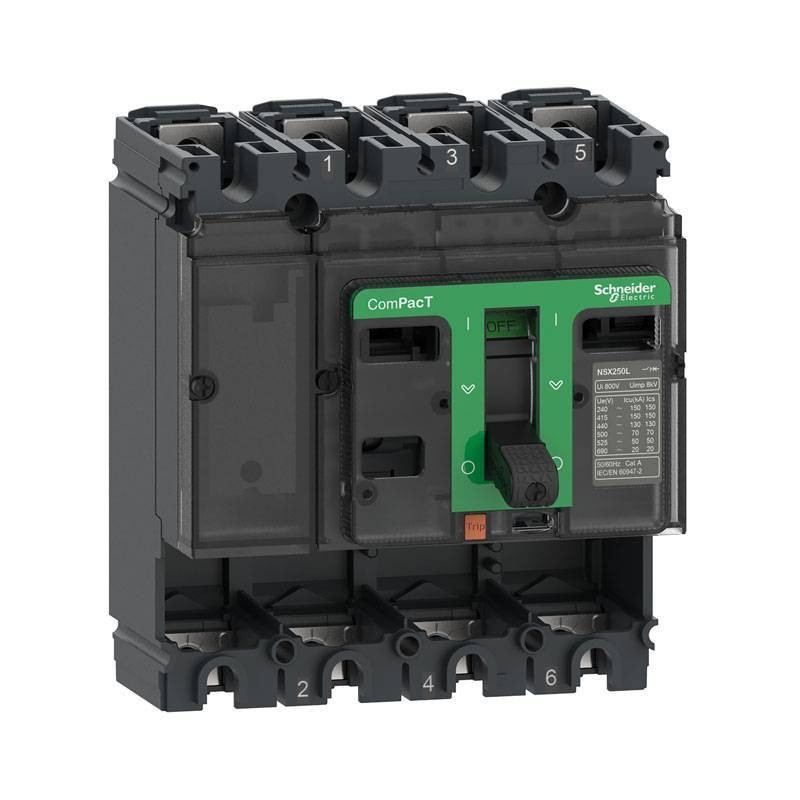

Schneider Leistungsschalter ohne Auslöser ComPacT NSX160N 50kA 4P C16N4
SNR C16N4
3606481999825
Schneider Basis-Rahmenleistungsschalter ComPacT NSX160N ohne Auslöser mit den folgenden Merkmalen:
- Leistungsstufe: N 50 kA 415V AC
- Anzahl der Pole: 4
- Nennstrom: 160A
- Nennbetriebsspannung: 690V AC 50/60 Hz gemäß IEC 60947-2
- Bemessungsisolationsspannung: 800V AC 50/60 Hz gemäß IEC 60947-2
- Bemessungs-Stoßspannung: 8 kV gemäß IEC 60947-2
- Schutzart IP40 nach IEC 60529
- Schutzart IK07 nach IEC 62262
752,26 €
Verfügbare Artikel: 16
: 2
Häufig zusammengekauft
ComPacT NSX wurde entwickelt, um den Platzbedarf und die Unterbrechungskapazität für alle Standard- und Spezialanwendungen zu optimieren.
Stärken:
- Dieser Grundrahmen wird ohne Unterbrecher geliefert und ist mit jedem separat zu bestellenden Unterbrechertyp kompatibel.
- Unterbrechungskapazität Icu ist 50kA bei 415VAC 50/60Hz
- Die Betriebsspannung beträgt 690VAC 50/60Hz (begrenzt auf 440VAC 50/60Hz, wenn ein Differentialschutz vorhanden ist)
- Kann mit einer Vielzahl von optionalen Funktionen und Zubehör ausgestattet werden
- Abmessungen: 140 mm x 161 mm x 86 mm
- Entspricht den internationalen Normen (IEC 60947), CCC, EAC und maritimen Spezifikationen
- ComPacT NSX160N ist Teil der Schneider Electric EcoStruxure Power Architektur
- Unverwechselbarer grüner Stil von Schneider Electric für die gesamte ComPacT-Reihe
- Geschätzte 40 % Zeitersparnis bei der Verdrahtung für Schalttafelbauer
- Erleben Sie eine einfachere Installation dank des neuen ergonomischen Designs der Frontplatte
- Vergewissern Sie sich, dass alle Hilfseinrichtungen an der richtigen Stelle angebracht sind, und prüfen Sie, ob Sie die richtige Spulenklassifizierung haben.
- Neuer ergonomischer Hebel für die einfache manuelle Bedienung des Schalters
Merkmale:
- Reichweite: Neue Generation ComPacT
- Isolationseignung: ja nach EN/IEC 60947-2
- Verwendungskategorie: A
- Steuerungsart: Ein/Aus
- Montageart: Feststehend
- Elevationsanschluss: Front
- Negativer Anschluss: Vorderseite
- Anschlussabstand: 35 mm
- Mechanische Lebensdauer: 40000 Zyklen gemäß IEC 60947-2
- Abmessungen: Höhe 161mm - Breite 140mm - Tiefe 86mm
- Umgebungslufttemperatur für den Betrieb: -25/+70 Grad
- Umgebungslufttemperatur für die Lagerung: -50/+85 Grad
Maximales Bemessungskurzschlussausschaltvermögen
- 10 kA bei 600 V AC 50/60 Hz nach UL 508 - 85 kA bei 240 V AC 50/60 Hz nach UL 508
- 10 kA Icu bei 660/690 V AC 50/60 Hz gemäß IEC 60947-2
- 35 kA Icu bei 525 V AC 50/60 Hz gemäß IEC 60947-2
- 50 kA bei 480 V AC 50/60 Hz gemäß UL 508
- 36 kA Icu bei 500 V AC 50/60 Hz gemäß IEC 60947-2
- 50 kA 380 /415 V AC 50/60 Hz gemäß IEC 60947-2
- 50 kA Icu bei 440 V AC 50/60 Hz gemäß IEC 60947-2
- 90 kA Icu bei 220/240 V AC 50/60 Hz gemäß IEC 60947-2
Bemessungs-Kurzschlussausschaltvermögen
- 10 kA bei 660/690 V AC 50/60 Hz gemäß IEC 60947-2
- 35 kA bei 525 V AC 50/60 Hz gemäß IEC 60947-2
- 36 kA bei 500 V AC 50/60 Hz gemäß IEC 60947-2
- 50 kA bei 380/415 V AC 50/60 Hz nach IEC 60947-2
- 50 kA bei 440 V AC 50/60 Hz nach IEC 60947-2
- 90 kA bei 220/240 V AC 50/60 Hz gemäß IEC 60947-2
Elektrische Lebensdauer
- 40000 Zyklen 440 V AC 50/60 Hz In/2 nach IEC 60947-2
- 15000 Zyklen 690 V AC 50/60 Hz In/2 nach IEC 60947-2
- 20000 Zyklen 440 V AC 50/60 Hz in Übereinstimmung mit IEC 60947-2
- 7500 Zyklen 690 V AC 50/60 Hz Konform mit IEC 60947-2
Es gibt noch keine Bewertung
Technische Daten
- Art: Schalter
- Pole: 4P
- Ausschaltstrom: 50KA
