Merkmale:



Eingabe:

• Spannungstoleranz V 230 ±20%.
• Mindestspannung V 184
• Nennfrequenz
• Hz 50 / 60 ±5
• Leistungsfaktor >0,98
• Stromverzerrung ?5%.



BYPASS:

• Spannungstoleranz
• V 180 / 264 (wählbar im ECO- oder SMART ACTIVE-Modus)
• Frequenztoleranz Gewählte Frequenz ±5% (vom Benutzer wählbar)
• Überlastzeiten <110% kontinuierlich, 130% für 1 Stunde, 150% für 10 min, über 150% für 3 Sekunden



OUTPUT

• Nennleistung 5000VA
• Wirkleistung 5000W
• Nennspannung V 220 / 230 / 240 wählbar
• Spannungsverzerrung <1% bei linearer Last / <3% bei nichtlinearer Last
• Frequenz
• Hz 50 / 60 wählbar
• Statische Abweichung 1,5%
• Dynamische Abweichung ?5% in 20 msec
• Sinusförmige Wellenform
• Scheitelfaktor
• Ipeak/irms 3:1



BATTERIEN

• Blei-Säure VRLA AGM Typ, wartungsfrei
• Aufladezeit 4-6 Stunden



ALLGEMEINE SPEZIFIKATIONEN:

• Nettogewicht 45kg
• Bruttogewicht 53kg
• Abmessungen (BxTxH) mm 131x640x448 Turm - 19x640x3U Rack
• Wirkungsgrad bis zu 95% im ON LINE-Modus, 98% im ECO-Modus
• Schutzfunktionen Überstrom - Kurzschluss - Überspannung - Unterspannung - thermisch - übermäßige Batterieentladung
• Kommunikation USB / RS232 / Steckplatz für Kommunikationsschnittstelle / REPO + Eingangskontakt
• Eingangsanschluss Klemmleiste
• Ausgangsbuchsen Klemmleiste + 2 IEC 320 C19 - PDIST: Klemmleiste + 8 IEC 320 - C13 + 2 IEC 320 C19
• Normen Europäische Richtlinien: L V 2014/35/EU Niederspannungsrichtlinie EMC 2014/30/EU Richtlinie zur elektromagnetischen Verträglichkeit
• Normen: Sicherheit IEC EN 62040-1; EMC IEC EN 62040-2; RoHS-konform
• Klassifizierung nach IEC 62040-3 (spannungsfrequenzunabhängig) VFI - SS - 111
• USV-Umgebungstemperatur 0 °C bis +40 °C
• Empfohlene Temperatur für die Lebensdauer der Batterie +20 °C bis +25 °C
• Relative Luftfeuchtigkeit 5-95% nicht kondensierend
• Farbe Schwarz RAL 9005
• Geräuschpegel in 1 m Entfernung (ECO-Modus) dBA <48
• Standardausrüstung SB-Kabel; Griffsatz

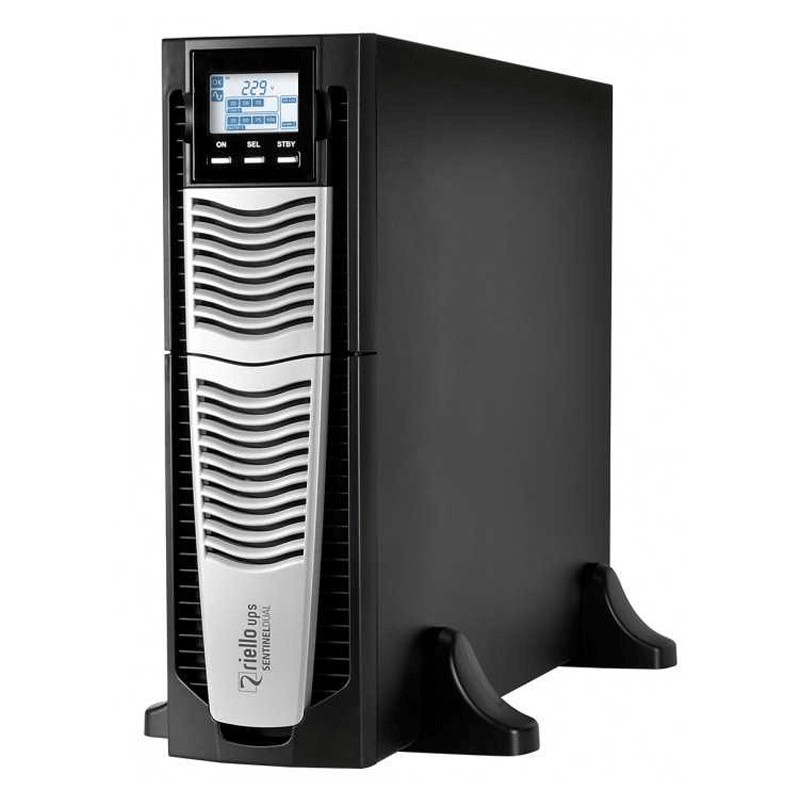

Sentinel Dual ist die beste Lösung für die Stromversorgung von unternehmenskritischen Anwendungen und elektromedizinischen Geräten, die ein Höchstmaß an Energiezuverlässigkeit erfordern.




Vereinfachte Installation:

• Möglichkeit der Bodenaufstellung (Tower-Version) oder der Aufstellung in Rack-Schränken (Rack-Version). Drehbare Anzeigetafel (mit Hilfe des mitgelieferten Schlüssels);
• Geräuscharm (<48 dBA): kann dank des Hochfrequenz-Schaltinverters und des digital gesteuerten, lastabhängigen PWM-Lüfters in jeder Umgebung installiert werden;
• Externe Bypass-Option für wartungsfreies Schalten;
• Garantierter Betrieb bis zu 40 °C (die Bauteile sind für den Betrieb bei hohen Temperaturen ausgelegt und werden daher bei normalen Temperaturen weniger beansprucht);
• Eingebaute IEC-Ausgangsbuchsen mit Wärmeschutz



Auswahl der Betriebsart:



Die Funktionen sind per Software oder manuell über das Anzeigefeld programmierbar:

• ON LINE: Wirkungsgrad bis zu 95 %;
• ECO-Modus: zur Erhöhung des Wirkungsgrads (bis zu 98 %), ermöglicht die Auswahl der LINE INTERACTIVE (VI)-Technologie zur Versorgung wenig empfindlicher Lasten aus dem Netz;
• SMART ACTIVE: Die USV entscheidet selbständig über den Betriebsmodus (VI oder VFI) in Abhängigkeit von der Netzstromqualität;
• STANDBY OFF: Die USV kann so eingestellt werden, dass sie nur bei einem Netzausfall arbeitet (nur Notbetrieb);
• Frequenzumrichterbetrieb (50 oder 60 Hz)



Hohe Qualität der Ausgangsspannung:

• Hohe Qualität auch bei nichtlinearen Lasten (IT-Lasten mit Scheitelfaktor bis zu 3:1);
• Hoher Kurzschlussstrom im Bypass;
• Hohe Überlastfähigkeit: 150% vom Wechselrichter (auch ohne Netz);
• Gefilterte, stabilisierte und zuverlässige Spannung (ON LINE Doppelwandler-VFI-Technologie gemäß IEC 62040-3) mit Filtern zur Unterdrückung atmosphärischer Störungen;
• Lastfaktorkorrektur: USV-Eingangsleistungsfaktor nahe 1 und sinusförmige Stromaufnahme



Weitere Merkmale:

• Wählbare Ausgangsspannung (220/230/240 V);
• Konfiguration mit zwei Eingangsnetzteilen (SDU 10000 DI und SDU 10000 DI ER);
• Automatischer Neustart bei Netzwiederkehr (über Software programmierbar);
• Bypass-Aktivierung: Wenn das Gerät ausgeschaltet ist, schaltet es automatisch in den Bypass-Modus und lädt den Akku;
• Mindestlastabschaltung;
• Warnung bei niedrigem Batteriestand;
• Verzögerung beim Anfahren;
• Vollständige Mikroprozessor- und DSP-Steuerung;
• Automatischer Bypass ohne Unterbrechung;
• Verwendung eines benutzerdefinierten Leistungsmoduls

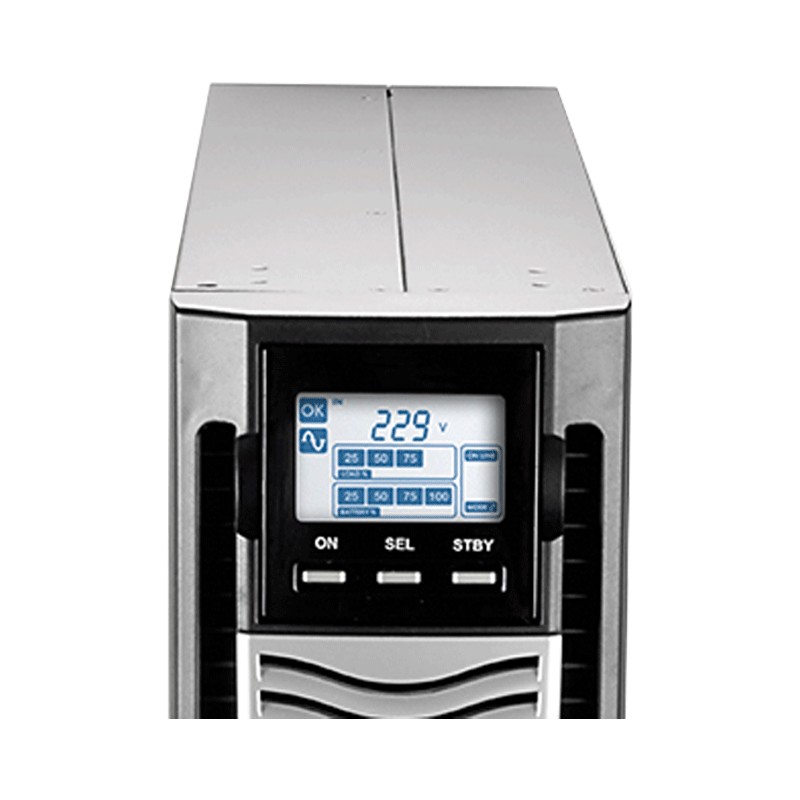

• Status-, Mess- und Alarmanzeigen sind auf dem hintergrundbeleuchteten Standarddisplay verfügbar;
• Digitales USV-Upgrade (Flash-Upgrade möglich);
• Schutz der Ausgangssteckdose durch rücksetzbaren Thermoschalter;
• Serienmäßiger Rückspeisungsschutz: Verhinderung von Energierückspeisung ins Netz;
• Manuelles Umschalten in den Bypass-Modus
