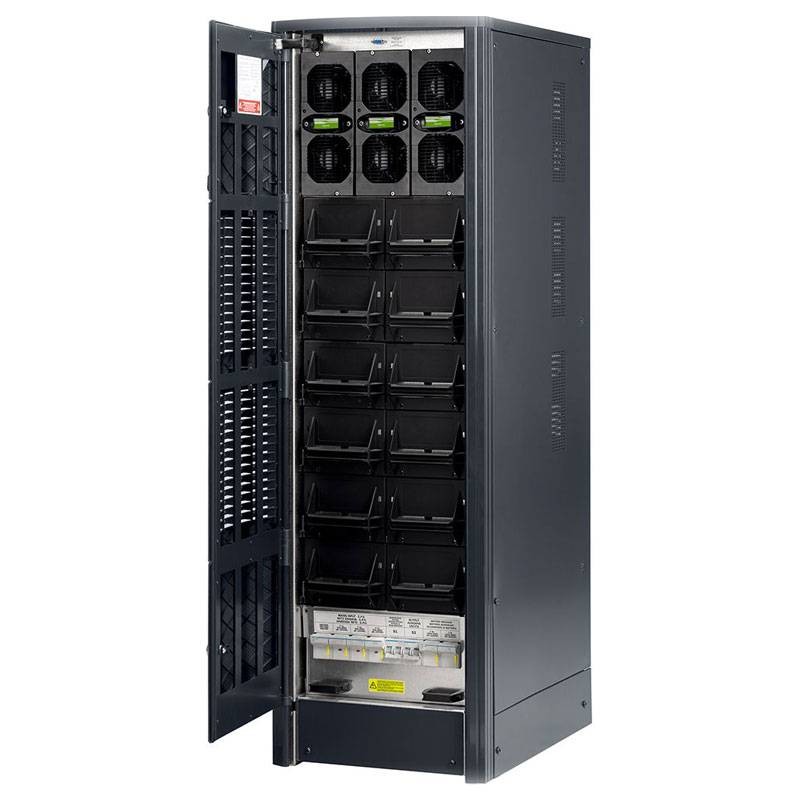

Das USV-Modell TRIMOD HE 10 von Legrand ist eine hocheffiziente USV mit Hochfrequenz-PWM-Technologie, Typ On Line Double Conversion, durchgehend neutral, modulare Architektur, Möglichkeit der redundanten Konfiguration N+X, 10 kVA Nennleistung 10 kW.




LUPS TRIMOD HE 10 hat eine modulare Architektur, d.h. sie besteht aus identischen Modulen, die parallel arbeiten und den Leistungsteil der USV bilden (3,4 kW einphasige Leistungsmodule). Diese in der USV enthaltenen Leistungsmodule setzen sich aus den unten aufgeführten Funktionsblöcken zusammen:

• Gleichrichter/PFC
• Wechselrichter
• Batterieladegerät
• Befehls- und Steuerungslogik
• Automatische Bypass-Schaltung




Dank der bereits vorbereiteten Schränke für die Aufnahme einer unterschiedlichen Anzahl von Leistungsmodulen ist eine große Anzahl von Konfigurationen möglich. Zukünftige Leistungserweiterungen können vor Ort durchgeführt werden, ohne dass eine Kalibrierung oder Einstellung erforderlich ist, ohne dass werksseitige Änderungen vorgenommen werden müssen und in jedem Fall ohne den Einsatz spezieller Messgeräte.



Das modulare LUPS TRIMOD HE 10 kann als leistungsredundantes N+X-System konfiguriert werden, indem einfach die Anzahl der im USV-Schrank installierten 3,4-kW-Leistungsmodule gewählt wird. kontinuierlich außerhalb der Toleranz oder andere Anomalien. Die USV verfügt über eine interne Wartungs-Bypass-Schaltung, die über einen speziellen Trennschalter bedient werden kann.



Das TRIMOD HE 10 ist mit zwei Eingangsleitungen ausgestattet, von denen eine für die Hauptstromversorgung und die andere für die Versorgung der Last über eine von der Primärleitung unabhängige Sekundärleitung bestimmt ist. Die beiden Eingänge sind standardmäßig miteinander verbunden und können bei der Installation oder Inbetriebnahme unabhängig voneinander gemacht werden.



Die Batterien sind vom Typ Blei-Säure, verschlossen, wartungsfrei, ventilgeregelt und befinden sich im Inneren der USV oder des externen Batterieschranks; die Batteriestränge, bestehend aus 20 Elementen, können bei der Installation oder Inbetriebnahme bei Bedarf für jedes Steuermodul (mit mehreren Steuerplatinen) separat konfiguriert werden.



Die Diagnose- und Shutdown-Software ermöglicht, wenn sie auf einem an die USV angeschlossenen PC installiert ist, den Zugriff auf alle Betriebsdaten des TRIMOD HE 10, die Anpassung und Einstellung von Sonderfunktionen (z.B. mit dem Display) und die Steuerung des Shutdowns von Windows- und Linux-Betriebssystemen. Die optionale Software (UPS Management Software) ermöglicht zusammen mit einer Netzwerkschnittstelle (CS141SK) den hierarchischen Shutdown mehrerer Server und die Fernverwaltung der USV für beliebige Betriebssysteme in einem heterogenen Netzwerk (Windows, Novell, Linux und die gängigsten Unix). LUPS ist in der Lage, die folgenden Messungen durchzuführen und die Werte direkt auf dem Display anzuzeigen:




Eingang:



Ströme:

• RMS-Wert
• Scheitelwert
• Scheitelfaktor



Spannungen:

• Effektivwert



Leistung:

• Scheinbare
• Aktiv



Die USV TRIMOD HE verfügt über einen einphasigen oder dreiphasigen Eingang und Ausgang; es ist jedoch möglich, den Ausgang so einzustellen, dass er die drei Phasen in einem Alle Messungen und weitere Daten sind auf 2 SNMP-Slots verfügbar. Darüber hinaus ist das TRIMOD HE 10 mit einem Satz von 5 statischen Kontakten, 1 RS232-Serviceport und 1 logischen Kontaktport ausgestattet. unabhängig voneinander.



Die modulare Architektur ist vom verteilten parallelen Typ, auch innerhalb der einzelnen Phasen. Die Nennleistung, die geliefert werden kann, ist durch die Summe der Module gegeben, die für jede Phase in Betrieb sind; so kann die USV, wenn sie richtig dimensioniert ist, die Versorgung der Verbraucher auch bei einem Ausfall oder beim Austausch eines (oder mehrerer) Module fortsetzen. (redundante Konfiguration).



Jedes Leistungsmodul verfügt über einen Bypass-Schaltkreis, der bei Überlast, Übertemperatur oder Spannungsschwankungen die Last automatisch und ohne Unterbrechung der Stromversorgung direkt an das Primärnetz weiterleitet.



Batterien:

• Batteriespannung
• Nennkapazität
• Batteriestrom
• Status des Ladegeräts
• Verbleibende Kapazität



Sonstiges

• Interne Temperatur
• Lüfterdrehzahl
• DC BUS Hochspannung
• Bypass-Auslösung
• Überhitzung
• Anzahl der Batteriewechsel
• Anzahl der Tiefentladungen
• Batteriebetrieb
• Netzbetrieb



Allgemeine Merkmale

• On-Line-Betrieb mit doppelter Umschaltung
• Modulare, erweiterbare, redundante N+X-USV-Struktur mit Leistungsmodulen in einem Schrank
• Wellenform im Netzbetrieb Sinusförmig
• Wellenform im Batteriebetrieb Sinusförmig
• Art der Umgehung Statische, elektromechanische und Wartungsumgehung
• Schaltzeit Null




Umwelttechnische Spezifikationen

• Geräuschpegel gemessen in 1 Meter Höhe 58-62 dBA
• Betriebstemperaturbereich 0°C bis +40°C
• Lagertemperaturbereich -20°C bis +50°C (ohne Batterien)
• Relative Luftfeuchtigkeit bei Betrieb 0-95% nicht kondensierend
• Schutzart IP20
• Geschätzte Verwendung von Materialien aus der Kreislaufwirtschaft 37%.



Die USV ermöglicht außerdem die folgenden Einstellungen über das Display:



Ausgang:

• Spannung
• Frequenz:



Phasenkonfiguration:



Eingang:

• Synchronisation freigeben
• Verlängertes Synchronisationsintervall
• Umgehung
• Einschalten
• Erzwungene
• Eingriffsempfindlichkeit
• Eco-Modus



Batterien

• Kapazität
• Schwellenwerte
• Max. Batterielebensdauer
• Max. Batterielebensdauer nach der Reserveschwelle
• Aktivieren des Batterietests



Freigabe des Selbststarts



Ausgangseigenschaften (Netzbetrieb):

• Nennausgangsspannung 380, 400, 415 3F+N+PE
• Nennausgangsleistung 10 kVA
• Aktive Ausgangsleistung 10 kW
• Wirkungsgrad bis zu 96%.
• Ausgangsspannungstoleranz (statisch) ± 1%.
• Ausgangsspannungstoleranz (dynamisch 0-100%; 100-0%) ± 1%.
• Gesamte harmonische Verzerrung der Ausgangsspannung bei linearer Nennlast < 0,5 %.
• Gesamte harmonische Verzerrung der Ausgangsspannung bei nichtlinearer Nennlast, P.F.=1 < 1 %.
• Nennausgangsfrequenz 50 Hz oder 60Hz



Ausgangscharakteristik (Batteriebetrieb)

• Nennausgangsspannung 380, 400, 415 3F+N+PE
• Nennausgangsleistung 10 kVA
• Aktive Ausgangsleistung 10 kW
• Toleranz der Ausgangsspannung (statisch) ± 1 %.
• Gesamte harmonische Verzerrung der Ausgangsspannung bei linearer Nennlast < 0,5 %.
• Gesamte harmonische Verzerrung der Ausgangsspannung bei nichtlinearer Nennlast < 1 %.
• Ausgangsnennfrequenz 50 Hz oder 60Hz (automatische Erkennung)
• Toleranz für die Ausgangsfrequenz ± 1 %.
• Zulässiger Scheitelfaktor des Ausgangsstroms 3:1 gemäß IEC 62 040-3



Eigenschaften von Batterie und Ladegerät

• Batterietyp Blei-Säure, verschlossen, wartungsfrei
• Kapazität der Einheit Basierend auf der Autonomie
• Nennspannung der USV-Batterie 240 Volt
• Typ des Batterieladegeräts Hocheffizientes PWM, eines für jedes Leistungsmodul
• Intelligente Ladekurve, fortschrittlicher 3-Stufen-Zyklus
• Nominaler Batterieladestrom 2,5 A pro Leistungsmodul
