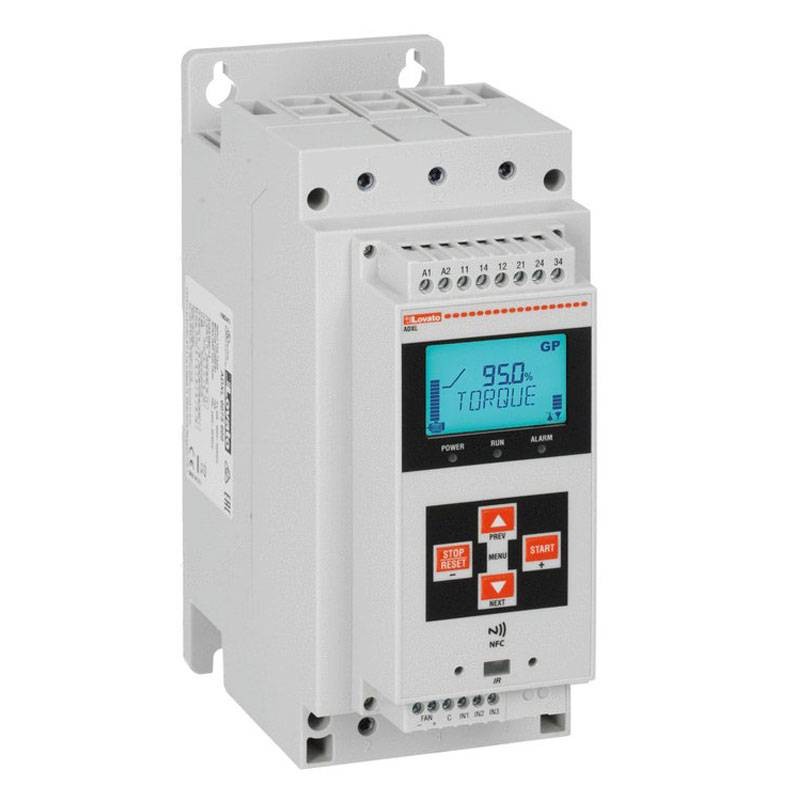

Lovato Softstarter 115A 600V 2 Phasen ADXL0115600
LOV ADXL0115600
8013975220283
Der Lovato gesteuerte Softstarter ADXL0115600 115A 2-phasig kann Motoren bis zu 75 kW mit Spannungen bis zu 600VAC steuern. Er verfügt über ein integriertes Bypass-Relais, NFC, fortschrittliche Schutzfunktionen und umfangreiche Anschlussmöglichkeiten.
-
Nennstrom 115A, Betriebsspannung 208/600VAC
-
2-Phasen-Steuerung, erweiterte Version mit eingebautem Bypass-Relais
-
Strombegrenzter Anlauf und thermischer Schutz
-
Eingebautes NFC für schnelles Einrichten
-
Kick-Start-Funktion und Drehmomentsteuerung
-
PTC-Eingang, Ereignisprotokoll und optischer Anschluss.
1.361,52 €
Verfügbare Artikel: 1
Lovato Softstarter: Fortschrittliche Motorstartsteuerung
Der Lovato-Softstarter ADXL0115600 wurde für ein intelligentes und zuverlässiges Start- und Stoppmanagement von Drehstrom-Asynchronmotoren entwickelt. Mit seiner zweiphasigen Steuerung und einem Nennstrom von 115 A reduziert er Einschaltströme und mechanische Belastungen und verlängert so die Lebensdauer des Motors und der angeschlossenen Komponenten. Er ist die ideale Lösung für industrielle Anwendungen, bei denen hohe Leistung und integrierter Schutz erforderlich sind.
Eingebautes Bypass-Relais für maximale Effizienz
Das Gerät verfügt über ein eingebautes Bypass-Relais, das am Ende des Anlaufs automatisch aktiviert wird, wodurch Energieverluste reduziert und die Gesamteffizienz des Systems verbessert werden. Dadurch wird der Einsatz zusätzlicher externer Komponenten vermieden, was die Installation vereinfacht und die Kosten niedrig hält.
Verwaltete Leistungen bis zu 75 kW
Dank der Nennbetriebsspannung von 208 bis 600VAC kann der Softstarter Motoren mit einer Leistung von bis zu:
-
37 kW bei 230VAC
-
55 kW bei 400VAC
-
75 kW bei 500VAC
Diese breite Kompatibilität macht ihn äußerst vielseitig und geeignet für zahlreiche Anwendungen, von der industriellen Automatisierung bis hin zu großen HLK-Anlagen und Pumpen.
Intelligente Schnittstellen und Funktionen
Der ADXL-Softstarter verfügt über NFC-Funktionalität für eine schnelle Konfiguration per Smartphone, einen optischen Anschluss für die lokale Kommunikation und unterstützt die RS485-Kommunikation (optional) für die Integration in Überwachungs- und Automatisierungssysteme. Er umfasst einen thermischen Stromschutz, eine Kick-Start-Funktion für hohe Startlasten, eine Drehmomentsteuerung und einen PTC-Eingang für die thermische Motorüberwachung.
Schutzfunktionen
| Schutzart | Einzelheiten |
|---|---|
| Schutz der Spannungsversorgung | Keine Stromversorgung, Phasenausfall, Phasenfolge, Frequenz außerhalb des Grenzwertes, Mindest- und Höchstspannung |
| Motorschutz | Anlaufüberlast (Auslöseklasse: 2, 10A, 10, 15, 20, 25, 30, 35, 40), Laufüberlast (Auslöseklasse: 2, 10A, 10, 15, 20, 25, 30), Blockierter Rotor, Strom, Asymmetrie |
| Anlasserschutz | Überstrom, Übertemperatur, Bypass-Ausfall, Kurzschluss der Phase, Ausfall des Temperaturfühlers, Ausfall des Kühlgebläses, Wartungsanforderung |
Funktionen
| Funktion | Wert |
|---|---|
| Integrierter Bypass | Ja |
| Integriertes Display und Tastenfeld | Ja |
| Sprachen | 6 |
| Anzeige der Messwerte | Ja |
| Drehmoment-Kontrolle | Ja |
| Einstellbare Stromgrenze | Ja |
| Dynamisches Bremsen | Ja |
| Kickstart-Funktion | Nein |
| Elektronischer Motorüberlastungsschutz | Ja |
| Motorschutz PTC-Eingang | Ja |
| Phasenausfallschutz | Ja |
| Schutz gegen Phasenumkehr | Ja |
| Schutz bei blockiertem Rotor | Ja |
| Thyristor-Übertemperaturschutz | Ja |
| Schutz vor niedriger Last | Ja |
| Programmierbare Alarme | Ja |
| Digitale Eingänge | 3 |
| Analoge Eingänge | 0 |
| Digitale Ausgänge | 3 |
| Analoger Ausgang | 0 |
| Optischer Anschluss für die Programmierung | Ja |
| Ereignisprotokoll | Ja |
| Motorbetriebsstundenzähler | Ja |
| Anlaufstundenzähler | Ja |
| Datumsuhr | Ja |
| Abnehmbares externes Tastenfeld | Nein |
Eingänge und Ausgänge
| Artikel | Einzelheiten |
|---|---|
| Anzahl der digitalen Eingänge | Nr. 3 |
| Typ der digitalen Eingänge | 2 spannungsfreie Kontakteingänge + 1 spannungsfreier Kontakt- oder PTC-Eingang (konfigurierbar) |
| Funktionen der Digitaleingänge | Programmierbar (Motorstart, Motorstopp, Freilaufstopp, Motorvorwärmung, Befehlssperre, Alarmsperre, Rückstellung des thermischen Zustands, Tastatursperre, Motorauswahl, Alarm) |
| Anzahl der digitalen Ausgänge | Nr. 3 |
| Konfiguration der digitalen Ausgänge | 2 x 1 NO (SPST) + 1 C/O (SPDT) Nennwerte: 2 x 1NO: 3A 250VAC / 3A 30VDC 1 x C/O: NO: 5A 250VAC / 5A 30VDC, NC: 3A 250VAC / 3A 30VDC |
| Digitale Ausgangsfunktionen | Programmierbar (Netzschütz, Lauf, globaler Alarm, Grenzwerte, Fernvariable, Axx-Alarm, Axx-Benutzeralarm, AUS) |
Allgemein
| Artikel | Einzelheiten |
|---|---|
| Betriebstemperatur | -20°C bis +60°C (mit Stromreduzierung von 0,5%/°C über 40°C) |
| Lagertemperatur | Von -30°C bis +80°C |
| Maximale Höhe | 1000 m ohne Derating (über 1000 m mit aktuellem Derating von 0,5% pro 100 m) |
| Relative Luftfeuchtigkeit | < 80% |
| Verschmutzungsgrad | 2 |
| Installationskategorie | III |
| Montage | Schraubbefestigung oder 35 mm DIN-Schiene (mit optionalem Zubehör EXP8003) |
| Schutzart IP | SCHUTZART IP00 |
| Abmessungen (B x H x T) | 95 x 226 x 182 mm |
| Gewicht | 2,9 kg |
Es gibt noch keine Bewertung
Technische Daten
- Art: Motorsteuerung
- Spannung: 600VAC
- Ampere: 115a
Soft Starter
