Lovato Softstarter 75A 600V 2 Phasen ADXL0075600
LOV ADXL0075600
8013975220269
Der Lovato Softstarter ADXL0075600 75A mit 2-stufiger Steuerung und integriertem Bypass-Relais sorgt für Motorstarts, thermischen Schutz und intelligentes Management über NFC. Kompatibel mit Motoren bis zu 45 kW.
-
Nennstrom: 75A
-
Nennbetriebsspannung: 208/600VAC
-
2-Phasen-Steuerung, erweiterte Version
-
Eingebautes Bypass-Relais
-
Funktionen: NFC, Drehmomentkontrolle, Kickstart, thermischer Schutz
-
Kompatibel mit RS485 (optional) und optischem Anschluss
-
Eingebauter PTC-Eingang und Ereignisprotokoll
1.057,01 €
Verfügbare Artikel: 1
Lovato Softstarter: Zuverlässige Motorstartsteuerung
Der Lovato ADXL0075600 ist ein fortschrittlicher Softstarter, der das Starten und Stoppen von Drehstrom-Asynchronmotoren steuert und dabei mechanische Belastungen und Einschaltströme reduziert. Mit einem Nennstrom von 75 A und einer zweiphasigen Steuerung gewährleistet er einen reibungslosen und sicheren Start für industrielle Anwendungen und automatisierte Systeme.
Breite Kompatibilität und Leistungsaufnahme
Dieser Softstarter kann in Systemen mit Betriebsspannungen von 208 bis 600VAC eingesetzt werden und ist für Motoren mit folgenden Leistungen geeignet
-
22 kW bei 230VAC
-
37 kW bei 400VAC
-
45 kW bei 500VAC
Diese Eigenschaften machen ihn ideal für Pumpen, Kompressoren, Ventilatoren, Förderanlagen und viele andere industrielle Anwendungen.
Effizienz mit integriertem Bypass-Relais
Das interne Bypass-Relais schaltet sich am Ende der Anlaufphase automatisch ein und sorgt so für geringere Energieverluste und eine höhere Gesamteffizienz des Systems. Außerdem vereinfacht es die Installation, da keine zusätzlichen externen Komponenten benötigt werden.
Intelligente Verwaltung mit NFC und erweiterten Schnittstellen
Die integrierte NFC-Schnittstelle ermöglicht eine schnelle Konfiguration per Smartphone und vereinfacht die Einstellung der Betriebsparameter. Das Gerät verfügt außerdem über einen optischen Anschluss für die lokale Verbindung mit Diagnose- oder Konfigurationsgeräten, während die RS485-Kommunikation als Option für die Integration in Überwachungssysteme verfügbar ist.
Erweiterte Schutzfunktionen und Diagnose
Der Softstarter ADXL0075600 ist mit einem thermischen Stromschutz, einer Kick-Start-Funktion für Schwerlaststarts, einer Drehmomentsteuerung und einem PTC-Eingang für die thermische Motorüberwachung ausgestattet. Das integrierte Ereignisprotokoll ermöglicht die Nachverfolgung des Betriebsverlaufs zur Analyse und vorausschauenden Wartung.
Technische Daten des Lovato Softstarters
Elektrische Spezifikationen
| Artikel | Einzelheit |
|---|---|
| Netztyp | Dreiphasig |
| Nennspannung | 208...600 VAC |
| Hilfsspannung (US) | 100...240 VAC |
| Nennfrequenz | 50/60 Hz Nennstrom des Anlassers Ie. |
| Bemessungsstrom des Anlassers Ie | 75 A |
| Motornennleistung (IEC, T≤40°C) | 230 VAC: 22 kW 400 VAC: 37 kW 500 VAC: 45 kW |
| Motornennleistung (UL, T≤40°C) | 220-240 VAC: 25 HP 380-415 VAC: 40 HP 440-480 VAC: 50 HP 550-600 VAC: 60 HP |
| Anzahl der gesteuerten Phasen | 2 |
| Integrierter Bypass | Ja |
| Kühlung | Natürlich oder forciert (optional) |
| Bemessungsisolationsspannung Ui | 600 V |
Programmierung Schnittstelle
| Artikel | Einzelheiten |
|---|---|

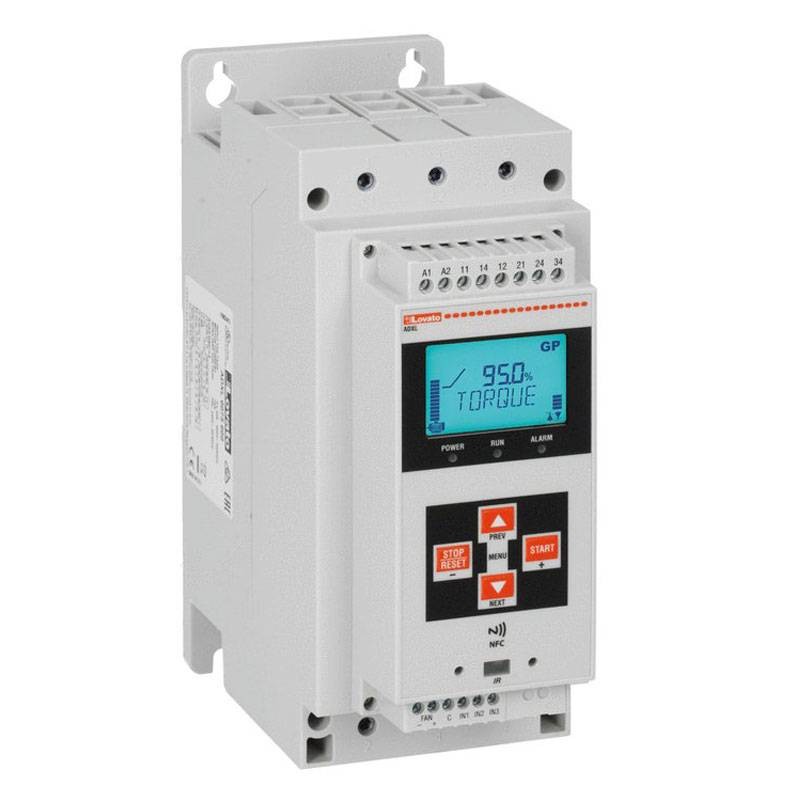

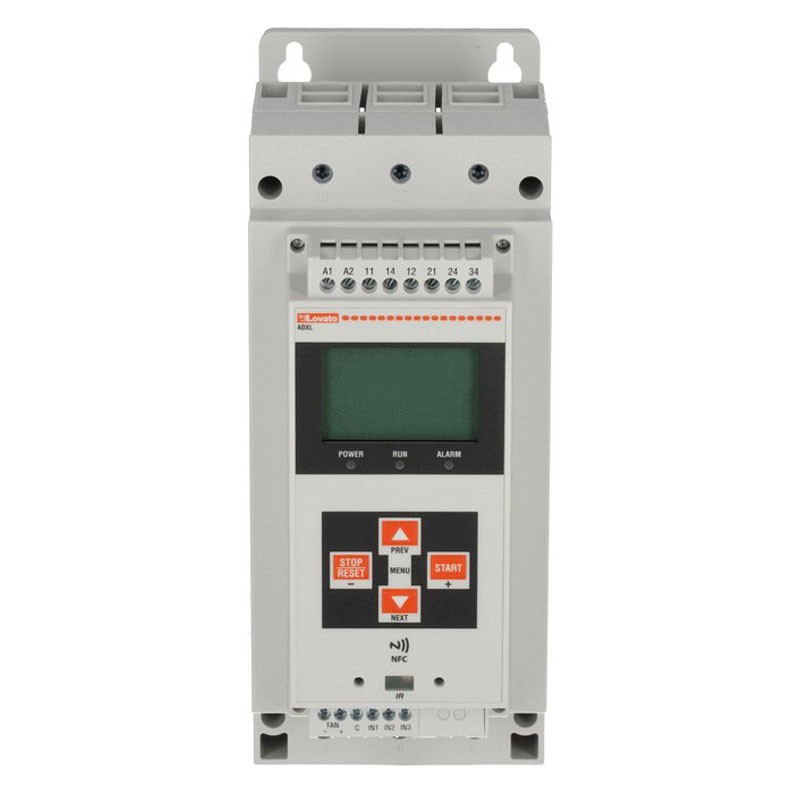

| Anzeige | Beleuchtetes Symbol-LCD-Display |
| Programmierung mit NFC | Ja |
| Optischer Anschluss | Ja |
Start- und Stop-Einstellungen
| Artikel | Einzelheiten |
|---|---|
| Starten | Drehmomentrampe mit Stromgrenze, Spannungsrampe mit Stromgrenze, Konstantes Drehmoment mit Stromgrenze |
| Anhalten | Drehmomentrampe, Spannungsrampe, Freilaufstopp |
Schutzfunktionen
| Artikel | Einzelheiten |
|---|---|
| Schutz der Hilfsenergie | Spannung zu niedrig |
| Schutz der Spannungsversorgung | Keine Stromversorgung, Phasenausfall, Phasenfolge, Frequenz außerhalb des Grenzwertes, minimale und maximale Spannung |
| Motorschutz | Anlaufüberlast (Auslöseklasse 2, 10A, 10, 15, 20, 25, 30, 35, 40), Betriebsüberlast (Klasse 2, 10A, 10, 15, 20, 25, 30), blockierter Rotor, unsymmetrischer Strom |
| Schutz des Anlassers | Überstrom, Übertemperatur, Bypass-Fehler, Kurzschluss, Temperaturfühlerfehler, Lüfterfehler, Wartungsanforderung |
Funktionen
| Artikel | Einzelheit |
|---|---|
| Integrierter Bypass | Ja |
| Eingebautes Display und Keypad | Ja |
| Verfügbare Sprachen | 6 |
| Anzeige der Messwerte | Ja |
| Kontrolle des Drehmoments | Ja |
| Einstellbare Stromgrenze | Ja |
| Dynamisches Bremsen | Ja |
| Kickstart-Funktion | Nein |
| Elektronischer Überlastungsschutz | Ja |
| PTC-Eingang | Ja |
| Phasenausfallschutz | Ja |
| Schutz vor Phasenumkehrung | Ja |
| Schutz bei blockiertem Rotor | Ja |
| Thyristor-Übertemperaturschutz | Ja |
| Schutz bei niedriger Last | Ja |
| Programmierbare Alarme | Ja |
| Digitale Eingänge | 3 |
| Analoge Eingänge | 0 |
| Digitale Ausgänge | 3 |
| Analoger Ausgang | 0 |
| Optischer Programmieranschluss | Ja |
| Ereignisprotokoll | Ja |
| Motorstundenzähler | Ja |
| Anlaufstundenzähler | Ja |
| Uhr und Datumsanzeige | Ja |
| Abnehmbares externes Tastenfeld | Nein |
Eingänge und Ausgänge
| Artikel | Einzelheiten |
|---|---|
| Anzahl der digitalen Eingänge | 3 |
| Typ der digitalen Eingänge | 2 potenzialfreie Kontakteingänge + 1 potenzialfreier Kontakt oder PTC-Eingang (konfigurierbar) |
| Funktionen der Digitaleingänge | Programmierbar: Motorstart, Motorstopp, Freilaufstopp, Motorvorwärmung, Befehlssperre, Alarmsperre, Rückstellung des thermischen Zustands, Tastatursperre, Motorauswahl, Alarm |
| Anzahl der digitalen Ausgänge | 3 |
| Konfiguration der digitalen Ausgänge | 2 x 1 NO (SPST) + 1 C/O (SPDT) Nennwerte: 2 x 1NO 3A 250VAC / 3A 30VDC 1 x C/O NO 5A 250VAC / 5A 30VDC; NC 3A 250VAC / 3A 30VDC |
| Digitale Ausgangsfunktionen | Programmierbar: Netzschütz, Lauf, globaler Alarm, Grenzwerte, Fernvariable, Axx-Alarm, Axx-Benutzeralarm, AUS |
Umgebungsbedingungen
| Artikel | Einzelheiten |
|---|---|
| Betriebstemperatur | -20°C bis +60°C (mit Stromreduzierung >40°C von 0,5%/°C) |
| Lagertemperatur | -30°C BIS +80°C |
| Maximale Höhe | 1000 m ohne Derating (über 1000 m mit Derating 0,5%/100 m) |
| Relative Luftfeuchtigkeit | <80% |
| Verschmutzungsgrad | 2 |
| Installationskategorie | III |
Gehäuse
| Artikel | Einzelheit |
|---|---|

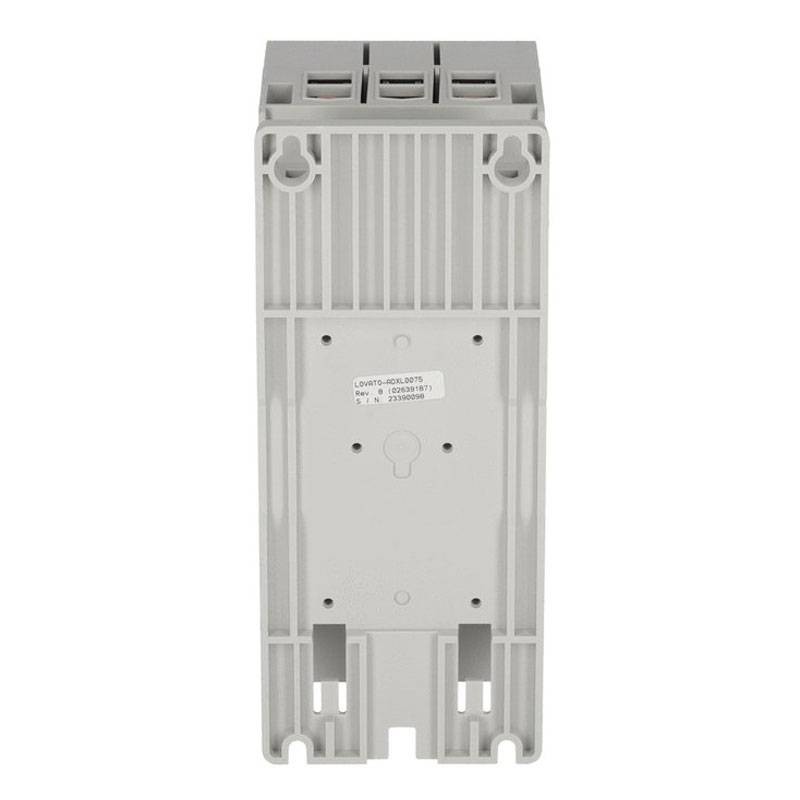

| Montage | Schraubbefestigung oder 35mm DIN-Schiene mit optionalem Zubehör EXP8003 |
| Schutzart IP | SCHUTZART IP00 |
| Abmessungen (B x H x T) | 95 x 226 x 182 mm |
| Gewicht des Produkts | 2,9 kg |
ETIM-Klassifizierung
| Artikel | Einzelheiten |
|---|---|
| ETIM 8.0 | EC000640 - Progressiver Anlasser |
Es gibt noch keine Bewertung
Technische Daten
- Art: Motorsteuerung
- Spannung: 600V
- Ampere: 75A
Soft Starter
