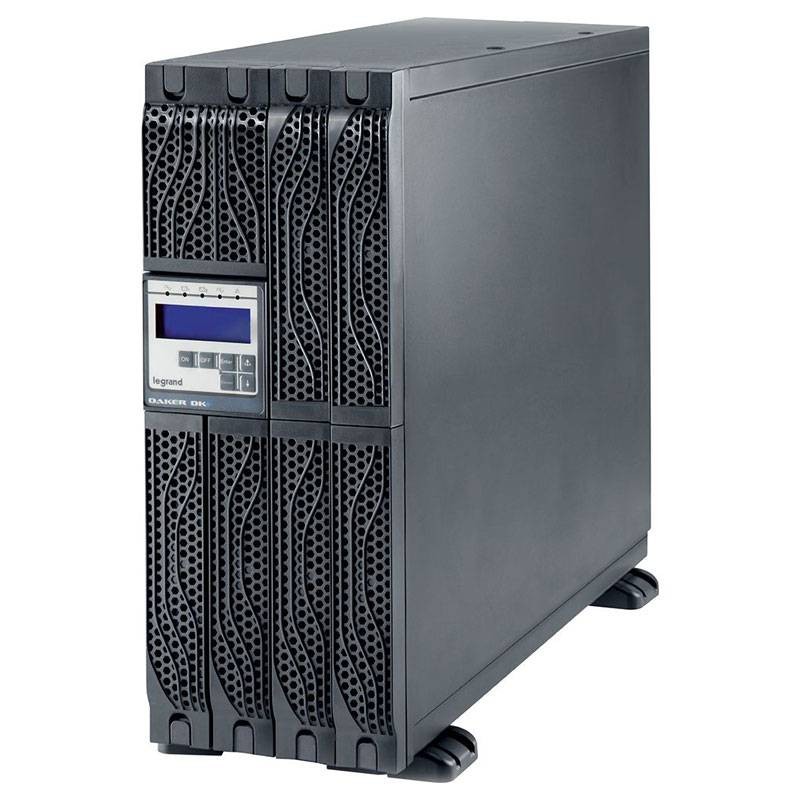

Das USV-Modell Daker DK Plus 6000 von Legrand ist eine unterbrechungsfreie Stromversorgung mit Hochfrequenz-PWM-Technologie, Typ On Line Double Conversion, durchgehend neutral, Nennleistung 6000 W, ausgestattet mit ventilgeregelten, hermetischen Akkumulatoren, die in der USV in einem speziellen Fach oder in einem oder mehreren externen Schränken untergebracht sind und so dimensioniert sind , dass sie eine Mindestautonomie von 4 Minuten bei 80 % Last gewährleisten.
Die Elektronik und die Batterien befinden sich in nur vier Rack-Einheiten. Der Gleichrichter der USV besteht aus einem Steuer- und Regelkreis (PFC), der zusätzlich zu den normalen Gleichrichterfunktionen Folgendes bietet
- Automatische Korrektur des Leistungsfaktors der Last auf einen Wert >0,99 bereits bei einer angelegten Ausgangslast von 20% der Nennlast
- Versorgung des Wechselrichters, ohne Energie aus den Batterien zu benötigen, auch bei sehr niedriger Netzspannung
- Sicherstellung der gesamten harmonischen Verzerrung des Eingangsstroms THDIin <3% ohne zusätzliche Filter oder Komponenten
Die Bypass-Schaltung ist nach folgenden Gesichtspunkten konzipiert und realisiert: Elektromechanischer Schalter, mikroprozessorgesteuerte Befehls- und Steuerungslogik, die für
- Automatische Übertragung der Last direkt auf das Primärnetz ohne Unterbrechung der Stromversorgung, wenn Überlast, Übertemperatur, Gleichspannung außerhalb der Toleranz und Wechselrichterfehlerbedingungen auftreten
- Automatische Rückübertragung der Last vom Primärnetz auf die Wechselrichterleitung, ohne Unterbrechung der Stromversorgung, wenn die normalen Lastbedingungen wiederhergestellt sind
- Wenn das Primärnetz und der Wechselrichter nicht synchronisiert sind, muss der Bypass deaktiviert werden.
Die Diagnose- und Shutdown-Software (UPS Communicator) ermöglicht bei ordnungsgemäßer Installation auf einem an die USV angeschlossenen PC den Zugriff auf alle Betriebsdaten, die Durchführung von Anpassungen und die Einstellung von Sonderfunktionen sowie die Steuerung des Shutdowns von Windows- und Linux-Betriebssystemen.
Die optionale Software (UPS SuperviSor) ermöglicht den hierarchischen Shutdown mehrerer Server und die Fernverwaltung der USV für beliebige Betriebssysteme in einem heterogenen Netzwerk (Windows, Novell, Linux und die gängigsten Unix). Daker DK Plus 6000 ist mikroprozessorgesteuert und kann über ein Bedienfeld und ein LCD-Display Alarme und Betriebsmodi wie unten beschrieben anzeigen:
- Normaler Betrieb
- Ausgangsfrequenz nicht mit dem Eingang synchronisiert
- Batteriebetrieb
- Bypass-Betrieb
- Fehlerhaftes Leistungsmodul
- Überlast
- Allgemeiner Fehler
- Falscher Neutralleiteranschluss
- Autonomiereserve
- Ende der Autonomie
Allgemeine Merkmale
- Nennleistung (VA) 6000
- Wirkleistung (W) 6000
- On-Line-Doppelwandlertechnik VFI-SS-111
- Sinusförmige Wellenform
- Konvertierbare Tower- und 19"-Rack-USV-Architektur
Eingang
- 230 V Eingangsspannung
- Eingangsfrequenz 50-60 Hz ±5% Automatische Erkennung
- Eingangsspannungsbereich 160V - 288V bei Volllast
- Eingangsstrom THD < 3%
- Leistungsfaktor am Eingang > 0,99
Ausgang
- Ausgangsspannung 230V ± 1%
- Ausgangsfrequenz (nominal) 50/60 Hz (einstellbar über LCD-Anzeige) +/- 0,1%
- Scheitelfaktor 1:3
- Ausgangsspannung THD < 3%
- Toleranz der Ausgangsspannung ±1%.
Merkmale:
- Erweiterung Autonomie Nein
- Anzahl der Batterien 20
- Batterietyp/Spannung 12V 5Ah
- Lastunabhängigkeit 80% (min) 4
- Anzeige und Signalisierung Sechs Tasten und fünf LEDs zur Echtzeitüberwachung des USV-Status
- Kommunikationsanschlüsse Serielle Anschlüsse RS232, USB
- Fernverwaltung verfügbar
- Steckplatz für SNMP-Netzwerkschnittstelle
- Betriebstemperatur (°C) 0 ÷ 40 °C
- Schutzart IP21
- Relative Luftfeuchtigkeit (%) 20÷80 % nicht kondensierend
- Geräuschpegel in 1 m Höhe (dBA) < 50
- Wärmeabgabe (BTU/h) 1300
