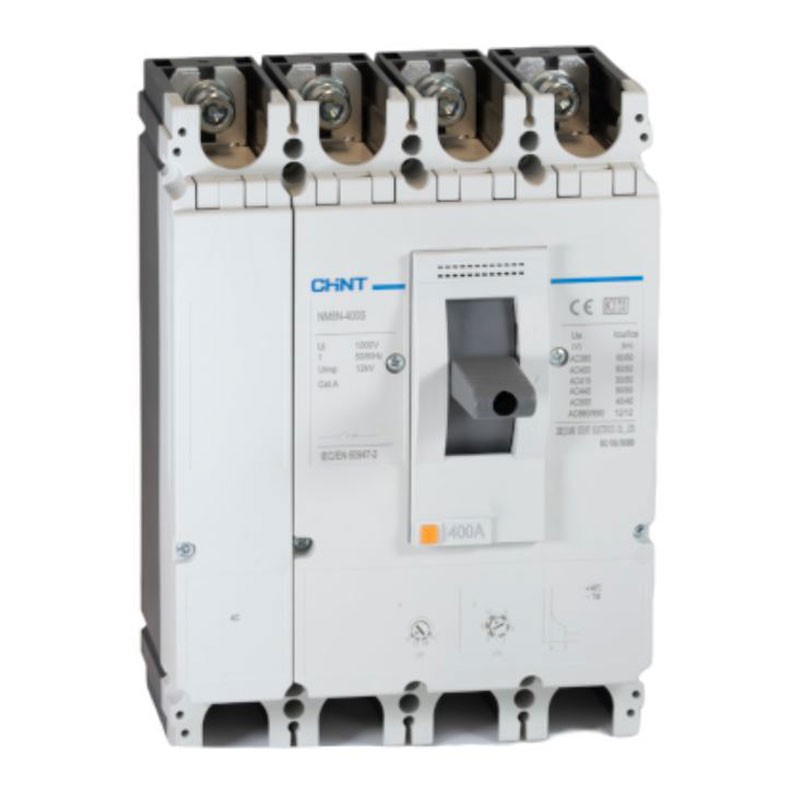

Chint Kompakter Leistungsschalter NM8N 400A 4-polig 380/415Vac 268946
CHT 268946
6941716426354
Der kompakte Leistungsschalter Chint NM8N 400A 4-polig (268946) mit elektronischem Auslöser gewährleistet Schutz und Trennung bis zu 690V. Ideal für Power Center und Industrieschaltschränke mit hoher Zuverlässigkeit:
-
Typ: Gehäuse-Schutzschalter (MCCB)
-
Norm: EN 60947-2
-
Pole: 4 (vollständiger dreiphasiger Schutz + Neutralleiter)
-
Nennstrom (In): 400 Ampere
-
Nennspannung (Vn): 380/415 Vac
-
Maximale Betriebsspannung (Ue): 690 Vac
-
Isolationsspannung (Ui): 1000 Vac
-
Stoßspannung (Uimp): 8 kV
-
Bemessungsschaltvermögen (Icu): 36 kA @ 380/400/415 V
-
Betriebsschaltvermögen (Ics): 36 kA @ 380/400/415 V
-
Stromeinstellung Ir: 0,7 - 1 x In
-
Nutzungskategorie: A
-
Auslösertyp: Elektromechanisch
-
Schutzgrad: IP00 / IP40 mit Abdeckkappen
-
Abmessungen (H×B×T): 255x185x113 mm
-
Gehäusegröße: Frame 23
1.027,36 €
Verfügbare Artikel: 2
: 1
Häufig zusammengekauft
Kompakter Leistungsschalter Chint NM8N 400A: Schutz für Industrieschaltschränke
Der Gehäuse-Schutzschalter Chint Serie NM8N-400 (Code 268946) ist für industrielle Stromverteilungsanwendungen in Power Centern, tertiären Schaltschränken und Motor Control Centern (MCC) konzipiert. Die vierpolige Konfiguration (4 Pole) ermöglicht den vollständigen Schutz von dreiphasigen Leitungen mit Neutralleiter und gewährleistet Sicherheit und Betriebskontinuität. Dank der robusten Bauweise und der Möglichkeit, spezielle Zubehörteile zu integrieren, passt sich das Gerät leicht an komplexe Anlagen und Anwendungen mit hoher Zuverlässigkeit an.
Einstellbereich und Nutzungskategorie
Der Schalter ist mit einem elektromechanischen Auslöser mit einem Einstellbereich Ir von 0,7 bis 1×In ausgestattet, was die Anpassung des Schutzes an die Anforderungen der Anlage ermöglicht. Die Nutzungskategorie A macht ihn geeignet für Anlagen, bei denen keine zeitliche Selektivität erforderlich ist, typischerweise in Haupt- oder Sekundärverteilungsleitungen.
Installation und Struktur
Mit der Größe Frame 23 und kompakten Abmessungen (255 × 185 × 113 mm) integriert sich das Gerät leicht in industrielle Schalttafeln. Der Schutzgrad ist IP00, erweiterbar auf IP40 mit Abdeckkappen, für einen höheren Schutz gegen unbeabsichtigte Berührungen. Das Produkt entspricht der Norm EN 60947-2, dem Referenzstandard für Niederspannungs-Leistungsschalter für industrielle Anwendungen.
Besonders geeignet für:
-
Power Center
-
Tertiäre Schalttafeln
-
Motor Control Center (MCC)
-
Industrieanlagen mit hoher Leistung
Es gibt noch keine Bewertung
Technische Daten
- Art: Schalter
- Spannung: 380/415VAC
- Pole: 4P
- Ausschaltstrom: 36KA
- Ampere: 400A
