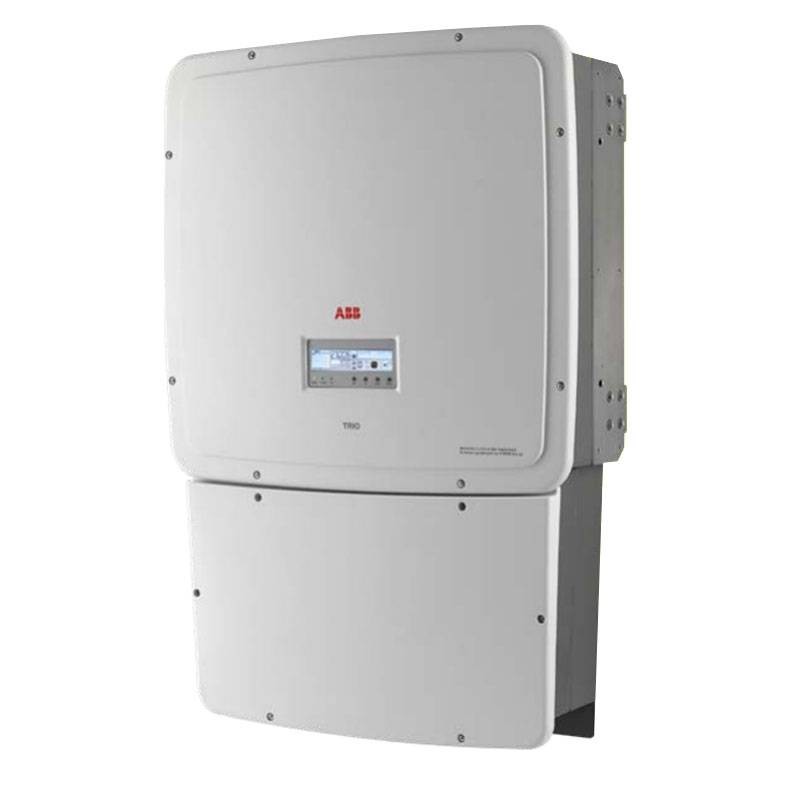

Der Wechselrichter TRIO 27.6 für gewerbliche Anwendungen bietet mehr Flexibilität und Steuerungsmöglichkeiten für Installateure, die große Anlagen mit variabler Ausrichtung realisieren wollen.




Der duale Eingangsbereich mit unabhängigem MPPT-Tracking ermöglicht eine optimale Energieernte auch bei unterschiedlich ausgerichteten Strings. Der TRIO verfügt über einen schnellen und präzisen MPPT-Algorithmus für die Nachführung des maximalen Leistungspunktes in Echtzeit und eine verbesserte Energiegewinnung.




Hoher Wirkungsgrad auf allen Ausgangsspannungsebenen:

• Flache Wirkungsgradkurven garantieren einen hohen Wirkungsgrad bei allen Ausgangsstufen und gewährleisten eine gleichbleibende und stabile Leistung über den gesamten Eingangsspannungs- und Ausgangsleistungsbereich. Durch den weiten Eingangsspannungsbereich ist der Wechselrichter auch für Anlagen mit kleineren Stringgrößen geeignet.



Wesentliche Merkmale:

• DC/AC-Wandlereinheit mit dreiphasiger Brückentopologie
• Transformatorlose Topologie
• Jeder Wechselrichter ist mit spezifischen Netzstandards programmiert, die direkt im Feld installiert werden können
• Abnehmbare Kabelbox für einfache Installation
• Großer Eingangsspannungsbereich
• Integrierter String Combiner mit verschiedenen Konfigurationsmöglichkeiten, einschließlich eines DC-Trennschalters nach internationalen Normen (Versionen -S2, -S1J, -S2J, -S2F und -S2X)
• Natürliche Konvektionskühlung für maximale Zuverlässigkeit
• Outdoor-Gehäuse für den Einsatz unter allen Umgebungsbedingungen
• Möglichkeit des Anschlusses externer Sensoren zur Überwachung der Umgebungsbedingungen
• DC-Hilfsausgang (24 V, 300 mA)



Merkmale:



Eingabe:

• Maximale absolute DC-Eingangsspannung 1000 V
• DC-Eingangstriggerspannung 430 V (einstellbar 250...500 V)
• DC-Eingangsspannung Betriebsbereich 0,7 x Vstart950 V (min. 200 V)
• DC-Nennengangsspannung 620 V
• DC-Nenneingangsleistung 28600 W
• Anzahl der unabhängigen MPPTs 2
• Maximale DC-Eingangsleistung für jeden MPPT 16000 W
• DC-Spannungsbereich mit paralleler MPPT-Konfiguration bei P 500...800 V
• Begrenzung der DC-Leistung bei paralleler MPPT-Konfiguration Derating von Maximum auf Null (800 V?VMPPT?950 V)
• DC-Leistungsbegrenzung für jeden MPPT mit unabhängiger MPPT-Konfiguration bei Pacr, Beispiel für maximale Unsymmetrie 16000 W (500 V?VMPPT?800 V) anderer Kanal: Pdcr-16000 W (400 V?VMPPT?800 V)
• Maximaler DC-Eingangsstrom für jeden MPPT 64,0 A / 32,0 A
• Maximaler Eingangskurzschlussstrom für jeden MPPT 40A
• Anzahl der DC-Eingangsanschlusspaare für jeden MPPT 1 (5 in den Versionen -S2X und -S2F)
• DC-Anschlussart Schraubklemmenblock in Standard- und -S2-Ausführung



Schutzmaßnahmen am Eingang

• Verpolungsschutz Ja, strombegrenzte Quelle
• Eingangsüberspannungsschutz für jeden MPPT-Varisator Ja, 4
• Eingangsüberspannungsschutz für jede MPPT-Entladung für DIN-Schiene (Versionen -S2X, -S1J und -S2J) -S2X: Typ 2
• Isolationskontrolle Gemäß den örtlichen Vorschriften
• DC-Freischaltcharakteristik für jeden MPPT (DC-Freischaltversion) 40 A / 1000 V
• Sicherungskenndaten (sofern vorhanden) 15 A / 1000 V



Ausgabe:

• Art des AC-Netzanschlusses Dreiphasig 3F + PE oder 3F+N+PE
• AC-Nennausgangsleistung 27600 W
• Maximale AC-Ausgangsleistung 30000W
• Maximale Scheinleistung 30670 VA
• AC-Nennasgangsspannung 400V
• AC-Ausgangsspannungsbereich 320...480 V
• Maximaler AC-Ausgangsstrom 45A
• Beitrag zum Kurzschlussstrom 46A
• Nennausgangsfrequenz 50 Hz / 60 Hz
• Ausgangsfrequenzbereich 47...53 Hz / 5763 Hz
• Nennleistungsfaktor und Einstellbereich > 0,995, Einstellbereich ± 0,9 bei Pacr =27,6 kW, ± 0,8 bei max. 30 kVA
• Gesamte harmonische Stromverzerrung < 3%.
• Art der AC-Anschlüsse Schraubklemmenblock, Kabelpresse PG36



Ausgangssicherungen

• Anlandungsschutz Gemäß den örtlichen Vorschriften
• Maximaler externer Überstromschutz AC 63A
• Überspannungsschutz am Ausgang - Varistor 4
• Ausgangsüberspannungsschutz - DIN-Schienen-Ableiter (Version -S2X) 4 (Typ 2)



Operative Leistung:

• Maximaler Wirkungsgrad (?max) 98,2%
• Gewichteter Wirkungsgrad (EURO/CEC) 98,0% / 98,0%
• Stromversorgungsschwelle 40 W
• Verbrauch in der Nacht < 0,6 W



Umgebungsbedingungen

• Umgebungstemperatur -25...+60°C /-13...140°F mit Derating über 45°C/113°F
• Relative Luftfeuchtigkeit 0...100% mit Kondensation
• Geräuschemissionsdruck, typisch 50 dBA @ 1 m
• Maximale Betriebshöhe ohne Leistungsminderung 2000 m / 6560 ft



Physikalische Merkmale

• Schutzart IP65
• Kühlsystem Natürlich
• Abmessungen (H x B x T) 1061 mm x 702 mm x 292 mm / 41,7 x 27,6 x 11,5
• Gewicht < 75,0 kg / 165,4 lbs (Standardausführung)
• Befestigungssystem Wandhalterungen



Sicherheit

• Isolationsniveau Kein Transformator
• Zertifizierungen CE (nur 50 Hz), RCM
• EMV- und Sicherheitsnormen EN 50178, IEC/EN 62109-1, IEC/EN 62109-2, AS/NZS 3100, AS/NZS 60950.1, EN 61000-6-2, EN 61000-6-3, EN 61000-3-11, EN 61000-3-12
• Netzanschlussnormen (Verfügbarkeit über Vertriebskanal prüfen) CEI 0-21, CEI 0-16, DIN V VDE V 0126-1-1, VDE-AR-N 4105, G59/3, C10/11, EN 50438 (nicht für alle nationalen Varianten), RD 1699, RD 413, RD 661, P.O. 12.3, AS 4777, BDEW, NRS-097-2-1, MEA, IEC 61727, IEC 62116, Ordinul 30/2013, VFR 2014
