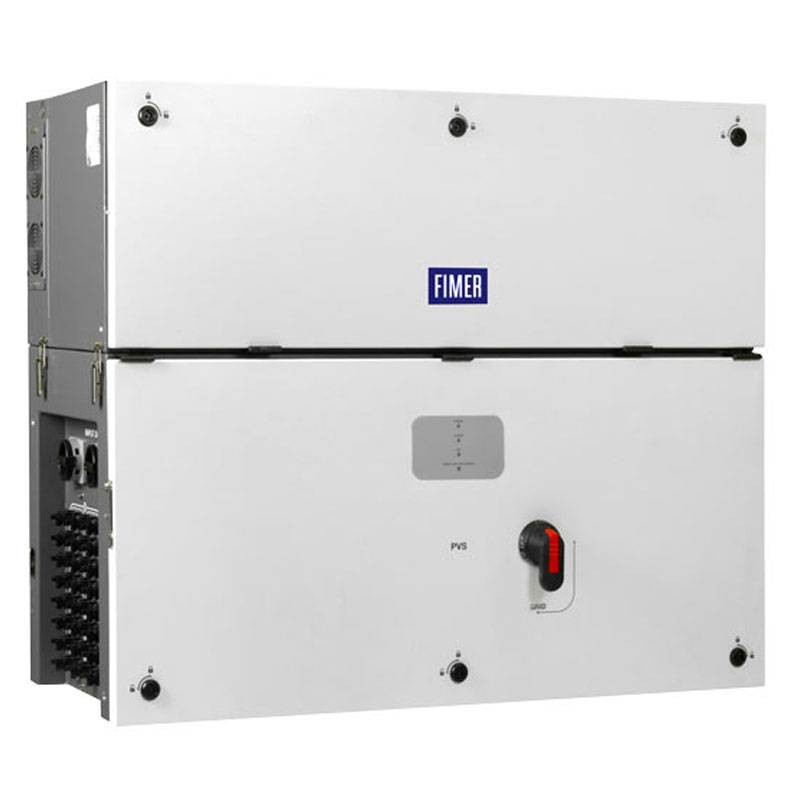

Das PVS-100/120-TL ist FIMERs dreiphasige, cloud-verbundene String-Lösung für die effiziente Realisierung dezentraler Photovoltaikanlagen sowohl für Freiflächen- als auch für große gewerbliche Anwendungen.




Schnelle Systemintegration:

• Das standardmäßige Modbus/SUNSPEC-Kommunikationsprotokoll ermöglicht eine doppelt so schnelle Systemintegration. Das Vorhandensein von zwei Ethernet-Ports garantiert eine schnelle und fortschrittliche Kommunikation für jede PV-Anlage.



Kompatibel mit der Cloud-Plattform von FIMER:

• Die Anlagenüberwachung wird durch die Möglichkeit erleichtert, jeden Wechselrichter mit der Aurora Vision Cloud-Plattform zu verbinden, was Sicherheit und langfristige Rentabilität garantiert.



Überblick Allgemeine Vorteile der Modelle

• Bis zu 6 unabhängige MPPTs
• Transformatorlose Wechselrichter
• 120 kW Leistung für 480 Vac und 100 kW für 400 Vac
• Konfigurierbar über WIFI
• Anlagenweite Kommunikation über zwei Ethernet-Ports
• Große Auswahl an Grid-spezifischen Codes verfügbar, die direkt im Feld ausgewählt werden können
• Zweistufige Topologie für hohe Eingangsspannung
• Sowohl vertikale als auch horizontale Montage
• Separate Kabelbox für einfachen Austausch
• Schutzart IP66
• Maximaler Wirkungsgrad von mehr als 98,9%



Merkmale:




Eingabe:

• Maximale absolute DC-Eingangsspannung (Vmax,abs) 1000 V
• DC-Eingangstriggerspannung (Vstart) 420 V (400500 V)
• Betriebsbereich der DC-Eingangsspannung (Vdcmin...Vdcmax) 3601000 V
• DC-Nenneingangsspannung (Vdcr) 620 V
• DC-Nenneingangsleistung (Pdcr) 102000 W
• Anzahl der unabhängigen MPPTs 6
• MPPT DC-Spannungsbereich (VMPPTmin...VMPPTmax) bei Pacr 480850 V symmetrischer Last)
• Maximale DC-Eingangsleistung für jeden MPPT (VMPPT,max) 21000 W (585 V?VMPPT?850 V)
• Maximaler DC-Eingangsstrom (Idcmax) für jeden MPPT 36 A
• Maximaler Eingangskurzschlussstrom (Iscmax) für jeden MPPT 1) 50 A
• Anzahl der DC-Eingangsanschlusspaare für jeweils 4 MPPTs
• DC-Anschlussart Schnellsteckverbinder




Ausgabe:

• AC-Netzanschlussart Dreiphasig 3W+PE oder 4W+PE
• AC-Nennausgangsleistung (Pacr @cos?=1) 100000 W
• Maximale AC-Ausgangsleistung (Pacmax @cos?=1) 100000 W
• Maximale Scheinleistung (Smax) 100000 VA
• AC-Nennausgangsspannung (Vac,r) 400 V
• Wechselspannungsbereich 320...480 V
• Maximaler AC-Ausgangsstrom (Iac,max) 145 A
• Nennausgangsfrequenz (fr) 50 Hz / 60 Hz
• Ausgangsfrequenzbereich (fmin...fmax) 45...55 Hz / 5565 Hz 5)
• Nennleistungsfaktor und Einstellbereich > 0,995, 01 induktiv/kapazitiv mit maximalem Smax
• Gesamte harmonische Stromverzerrung < 3%.
• Maximale Stromeinspeisung (% von In) < 0,5%*In
• Maximaler AC-Kabelquerschnitt 185mm2 Aluminium und Kupfer
• Art der AC-Anschlüsse Leiste für den Anschluss von M10-Brücken, einpolige Kabelverschraubungen 4xM40 und M25, Mehrfach-Kabelverschraubungen M63 (optional)



Schutzmaßnahmen am Eingang

• Verpolungsschutz Ja, strombegrenzte Quelle
• Eingangsüberspannungsschutz für jeden MPPT - Ableiter mit Typ II Überwachung
• Isolationsüberwachung Ja, gemäß IEC 62109-2
• Fehlerstrom-Überwachungseinheit (Ableitstromschutz) Ja, gemäß IEC 62109-2
• DC-Leistungsschaltereigenschaften für jeden MPPT 50 A-1000 V
• Sicherungsgröße (Sicherungsausführung) 20 A / 1000 V
• Eingangsstromüberwachung Auf Ebene der einzelnen Strings (24ch): SX2, SY2 / Auf MPPT-Ebene: Standard, S2, SX, SY



Ausgangssicherungen

• Anlandungsschutz Gemäß den örtlichen Vorschriften
• Anti-Inselbildungsschutz 225 A
• Ausgangsüberspannungsschutz - austauschbares Überspannungsschutzgerät Typ 2 mit Überwachung



Operative Leistung:

• Maximaler Wirkungsgrad (?max) 98,4%
• Gewichteter Wirkungsgrad (EURO) 98,2%



Umwelt:

• Betriebstemperaturbereich -25...+60°C /-13...140°F mit Derating über 40°C / 104°F
• Relative Luftfeuchtigkeit 4%...100% mit Kondensation
• Geräuschemissionsdruck, typisch 68dB(A)@ 1m
• Maximale Betriebshöhe ohne Leistungsminderung 2000 m / 6560 ft



Physikalisch

• Schutzart IP 66 (IP54 für Kühlteil)
• Kühlsystem Gebläsekühlung
• Abmessungen (H x B x T) 869x1086x419 mm / 34,2 x 42,7 x 16,5
• Gewicht 70kg / 154 lbs pro Leistungsmodul; ~55kg / 121 lbs pro Kabelbox Maximal 125kg / 276 lbs insgesamt
• Befestigungssystem Wandhalterungen, horizontale und vertikale Halterung




Sicherheit

• Isolationsniveau Kein Transformator
• CE-Zertifizierungen
• Sicherheits- und EMV-Normen IEC/EN 62109-1, IEC/EN 62109-2, EN 61000-6-2, EN 61000-6-4
• Netzanschlussnormen (Verfügbarkeit über Vertriebskanal prüfen) IEC 0-16, IEC 0-21, IEC 61727, IEC 62116, IEC 60068, IEC 61683, JORDAN IRR-DCC-MV, DRRG/DEWA, Chile LV/MV, Belg C10-C11, EN50438 Generic +Irland, EN50549-1/2, CLC-TS50549-1/2, AS/ NZS4777.2, UK G59/3, EREC G99-1, MEA, PEA, ISO-IEC Guide 67 (System 5), NRS 097-2-1, P.O. 12.3, ITC-BT-40, UNE 206006 IN, VDE-AR-N 4105, VDE-AR-N 4110, VDE-AR-N 4120, VDE V 0-126- 1-1, VFR 2019, UTE C15-712-1, Taiwan.
