Fischer vormontiertes Dreieck 25 30 35 Grad Photovoltaik 00511874
FIS 00511874
8001132021583

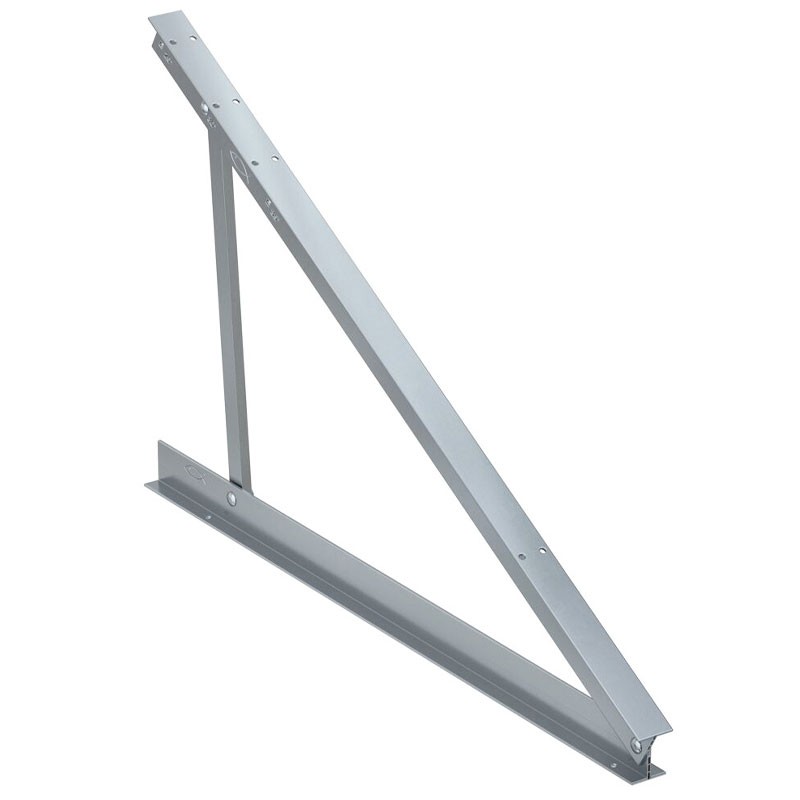

Fischer vormontierte STFN-Dreieckshalterung für Photovoltaikanlagen mit folgenden Eigenschaften

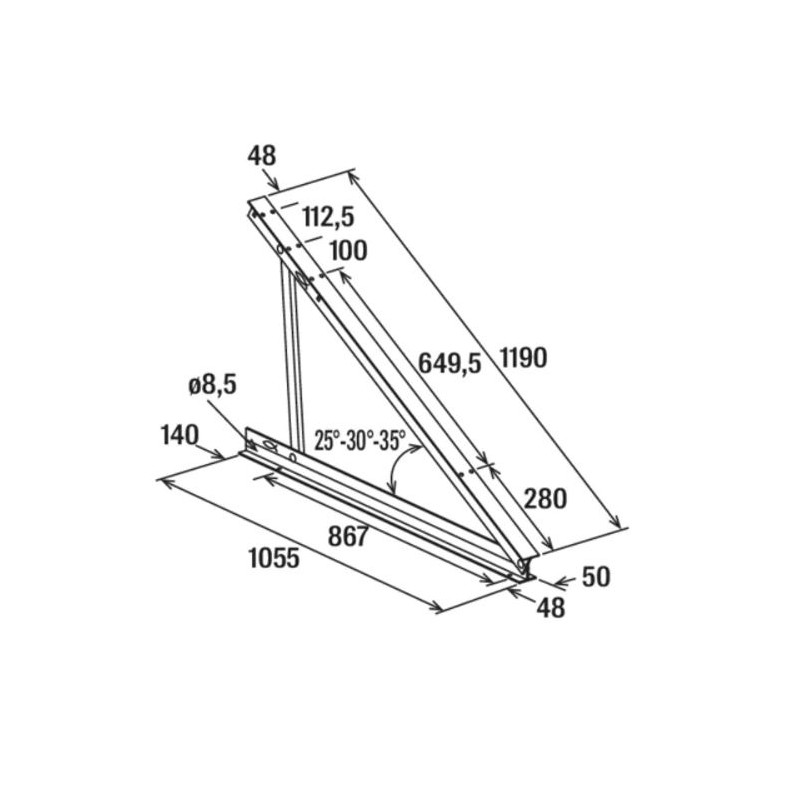

- Einstellbare Neigung: 25/30/35 Grad
- Hergestellt aus Aluminium AW 6063/6060 T66
- Wird vormontiert geliefert und Zubehör für die Verbindung mit Solarprofilen ist im Paket enthalten
- Schrauben aus rostfreiem Stahl A2-70 nach EN ISO 3506-1/2:2009
- Profilquerschnitt: 3,78 cm²
- Bohrungsdurchmesser: 9 mm
- Anzugsdrehmoment: 10 Nm
- Anzugsschlüssel: 13 mm
- Zertifizierungen: TUV - R 60154136
Der Verkaufspreis bezieht sich auf den Kauf eines Einzelstücks.
43,35 €
Verfügbare Artikel: 165
: 9

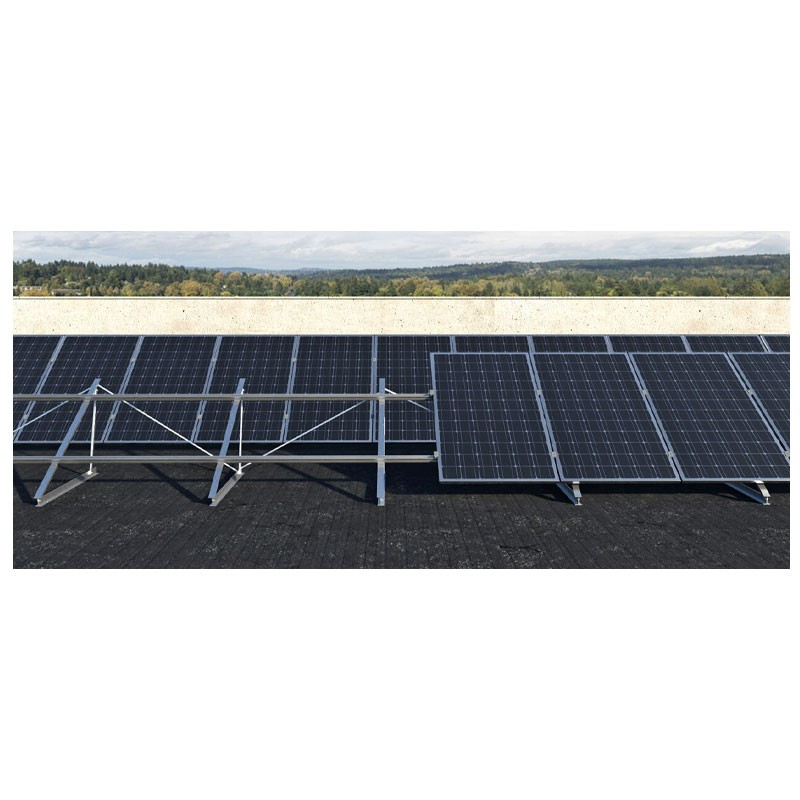

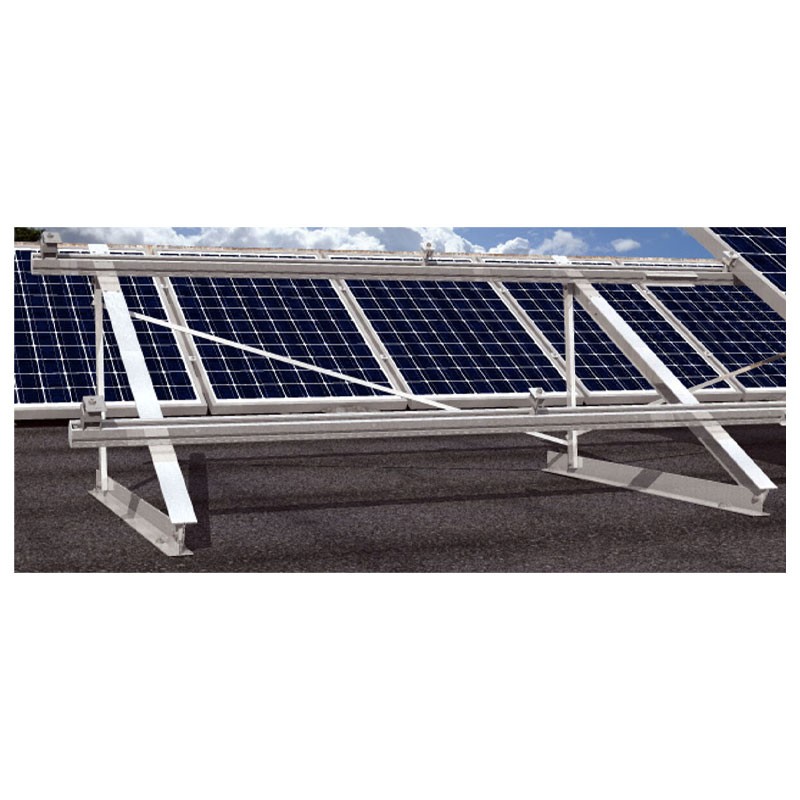

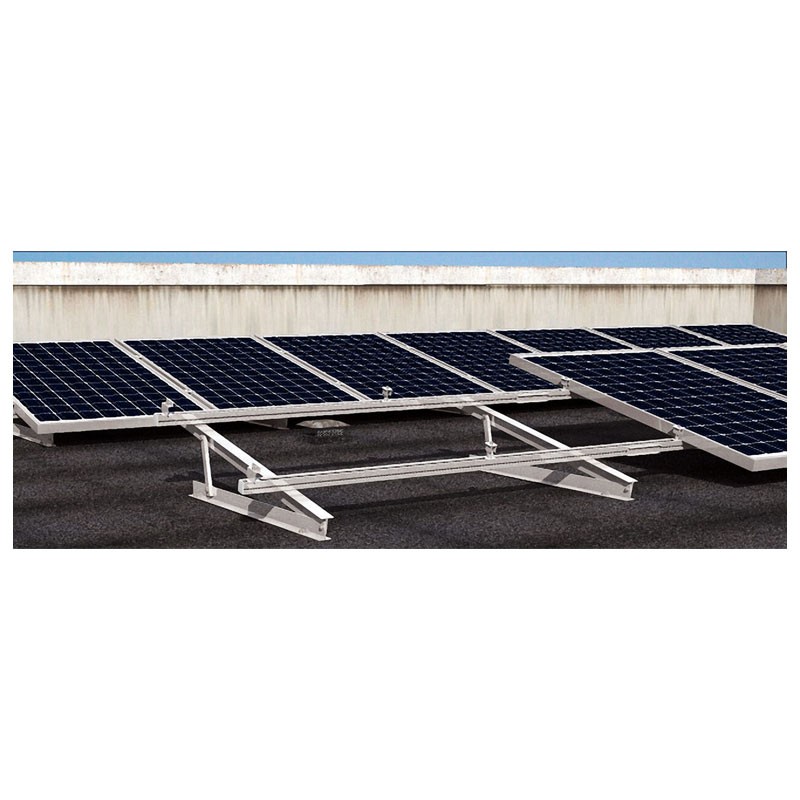

Das STFN 25°-30°-35°-Dreieck für die flache Montage von Fotovoltaikanlagen auf Flachdächern. Geeignet für die Installation von Paneelen mit Hoch- oder Querformatausrichtung. Es ermöglicht die horizontale und vertikale Anordnung der Module.
Montage:
- Legen Sie die Abstände der Dreiecke entsprechend den Schnee- und Windlasten des Aufstellungsortes der Anlage und in Übereinstimmung mit den nationalen Vorschriften fest.
- Bestimmen Sie die Position der Dreiecke entsprechend der Tragkonstruktion und dem Systemlayout
- Befestigen Sie die Basis des Dreiecks je nach Untergrundmaterial mit dem entsprechenden Dübel
- Befestigen Sie das Solarprofil an der Diagonale des Dreiecks mit den im Paket enthaltenen Schrauben
Es gibt noch keine Bewertung
Technische Daten
- Art: Befestigungzubehör
