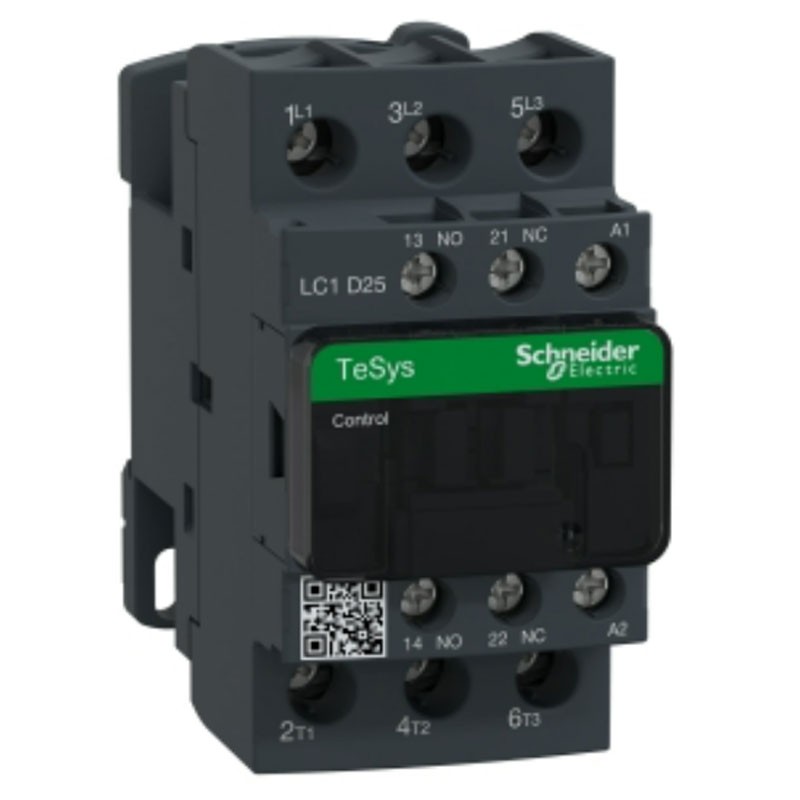

TeSys LC1D Telemecanique Schütz 3P 25A 220VAC LC1D25M7
SNR LC1D25M7
3389110349764
Schneider TeSys LC1D Telemecanique-Schütz mit den folgenden Merkmalen:
- Bemessungsbetriebsspannung [Ue]: <= 690 V "AC" 25...400 Hz Stromkreis, <= 300 V DC Stromkreis
- Schützanwendung: Motorsteuerung - ohmsche Last
- Pole: 3
- Spannung des Steuerkreises: 220 V "AC" "50/60 Hz
- Kompatibilitätscode LC1D
- Kontaktaufbau Pol 3 NO
- Kontaktkompatibilität M2
- Schutzumfang: Mit
- Konventioneller thermischer Leerlaufstrom [Ith]: 10 A bei <60 °C für Signalkreis - 40 A bei <60 °C für Leistungskreis
- Bemessungsschaltvermögen: 450 A bei 440 V für Stromkreis nach IEC 60947
- Mittlere Impedanz: 2 mOhm "50 Hz" - Ith 40 A pro Stromkreis
- Überspannungskategorie: Acti9 VigiARC iC40
- Verschmutzungsgrad: 3
64,51 €
Verfügbare Artikel: 43
: 3
Häufig zusammengekauft
LC1D25M7 ist ein 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen bis zu 11 kW bei 400 V. Er verfügt über eine 220V 50/60 Hz AC-Spule und integrierte 1NO+1NC-Hilfskontakte und kann dank seines zertifizierten NC-Spiegelkontakts in Sicherheitsanwendungen eingesetzt werden. Kompakt, auf DIN-Schiene montiert, garantiert es hohe Zuverlässigkeit und Langlebigkeit. Es ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen von Green Premium (RoHS/REACH).
Vorteile:
- Kompaktes Produkt, 45 mm breit, für DIN-Schiene und Schalttafeleinbau
- Trennung von Leistungs- und Steuerstromkreisen, einfacher Zugang zu Spulen- und Hilfskontaktanschlüssen von vorne
- Ausgestattet mit einer 220-V-AC-Spule, die mit 50 Hz oder 60 Hz betrieben werden kann
- Ausgestattet mit 2 integrierten Hilfskontakten 1NO+1NC
- Hohe elektrische Lebensdauer, garantiert für 1,6 Millionen Zyklen bei 25 A AC-3 440 V
- Umweltfreundliche Produktleistung
Weitere technische Merkmale:
- Bemessungs-Stoßspannung [Uimp]: 6 kV gemäß IEC 60947
- Mechanische Lebensdauer: 15 Mccycles
- Maximale Arbeitsgeschwindigkeit: 3600 Zyklen/h bei <60 °C
- Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
- Hilfskontakttyp: Mechanisch verbundener Typ 1 NO + 1 NC gemäß IEC 60947-5-1, Spiegelkontakttyp 1 NC gemäß IEC 60947-4-1
- Frequenz des Signalkreises: 25...400 Hz
- Mindestschaltspannung: 17 V pro Meldekreis
- Schutzart IP: IP20 Frontseite nach IEC 60529
- Schutzgrad: TH gemäß IEC 60068-2-30
- Mindestschaltstrom: 5 mA pro Meldekreis
- Isolationswiderstand: > 10 MOhm pro Signalkreis
- Überschneidungsfreie Zeit: 1,5 ms bei Deaktivierung zwischen Öffner und Schließer, 1,5 ms bei Aktivierung zwischen Öffner und Schließer
- Zulässige Temperatur in der Nähe des Geräts: -40/+60 °C, -60/+70 °C mit Derating
- Betriebshöhe: 0...3000 m
- Feuerbeständigkeit: 850 °C gemäß IEC 60695-2-1
- Feuerbeständigkeit: V1 nach UL 94
- Abmessungen: Höhe 85 mm - Breite 45 mm - Tiefe 92 mm
- Gewicht: 0,37 kg
Es gibt noch keine Bewertung
Technische Daten
- Art: Schützen
- Spannung: 220VAC
- Pole: 3P
- Schutzart: IP20
- Ampere: 25A
