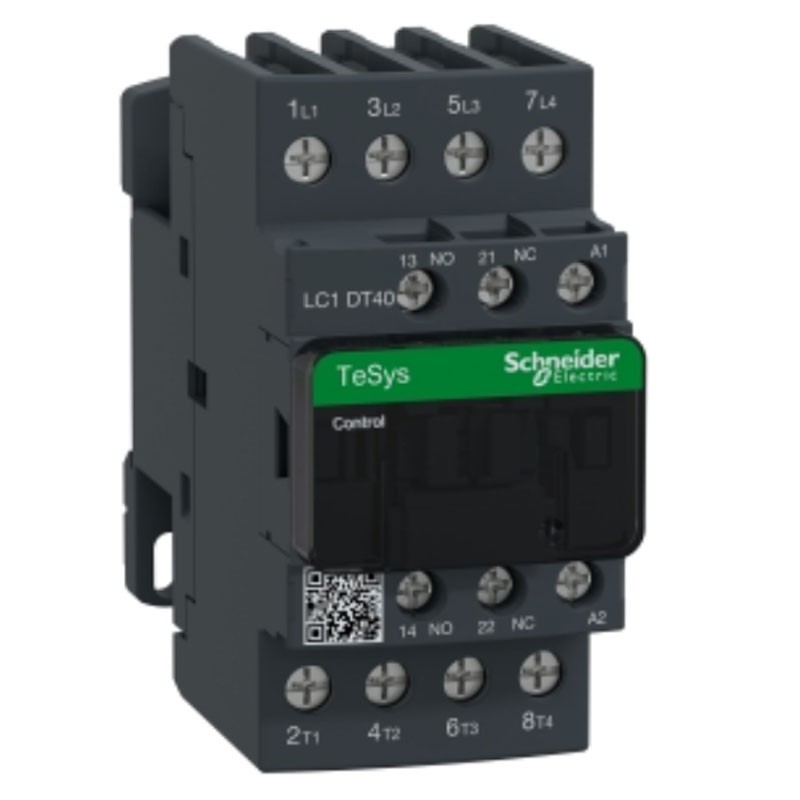

Sonstige technische Merkmale:

• Nennausschaltvermögen: 450A bei 440 V pro Stromkreis gemäß IEC 60947
• Mittlere Impedanz: 2 mOhm "50 Hz" - Ith 40 A pro Stromkreis
• Elektrische Belastbarkeit: 1,4 Mcicli 40 A AC-1 bei Ue <= 440V
• Verlustleistung pro Pol: 3,2 W AC-1
• Betriebszeit: 4...19 ms Öffnen, 12...22 ms Schließen
• Safety Reliability Level: B10d = 1369863 Zyklen Schütz mit Nennlast nach EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Last nach EN/ISO 13849-1
• Mechanische Lebensdauer: 15 McZyklen
• Maximale Arbeitsgeschwindigkeit: 3600 Zyklen/h bei <60 °C
• Spulentechnologie: Ohne integriertes Entstörmodul
• Anlaufleistung in VA: 70 VA 60 Hz 0,75 20 °C), 70 VA "50 Hz" 0,75 20 °C)
• VA Halteleistungsaufnahme: 7,5 VA 60 Hz 0,3 20 °C), 7 VA '50 Hz' 0,3 20 °C)
• Wärmeabgabe: 2...3 W bei "50/60 Hz".
• Hilfskontaktart: Mechanischer Anschluss Typ 1 NO + 1 NC nach IEC 60947-5-1, Spiegelkontakt Typ 1 NC nach IEC 60947-4-1
• Frequenz des Signalkreises: 25...400 Hz
• Mindestschaltstrom: 5 mA pro Meldekreis
• Mindestschaltspannung: 17 V pro Meldekreis
• Überlappungsfreie Zeit: 1,5 ms bei Deaktivierung zwischen Öffner und Schließer, 1,5 ms bei Aktivierung zwischen Öffner und Schließer
• Isolationswiderstand: > 10 MOhm pro Signalkreis
• IP-Schutzart: IP20 Frontseite entspricht IEC 60529
• Klimadichtung: Entspricht IACS E10, entspricht IEC 60947-1 Anhang Q Kategorie D
• Schutzgrad: TH gemäß IEC 60068-2-30
• Verschmutzungsgrad: 3
• Betriebsumgebungstemperatur: -40/+60 °C - 60/+70 °C mit Leistungsreduzierung
• Lagertemperatur: -60/+80 °C
• Betriebshöhe: 0...3000 m
• Feuerbeständigkeit: 850 °C gemäß IEC 60695-2-1
• Höhe 91 mm
• Breite 45 mm
• Tiefe 99 mm
• Gewicht: 0,425 kg




Mechanische Robustheit

• Erschütterungen Schütz offen: 2 Gn, 5...300 Hz
• Vibration bei geschlossenem Schütz: 4 Gn, 5...300 Hz
• Schocks bei geschlossenem Schütz: 15 Gn für 11 ms
• Schocks bei geöffnetem Schütz: 8 Gn für 11 ms



Grenzwerte der Steuerspannung

• 0,3...0,6 Uc -40...70 °C 'AC' stromlos 50/60 Hz
• 0.8...1.1 Uc -40...60 °C 'AC' 50 Hz Betrieb
• 0.85...1.1 Uc -40...60 °C Betrieb "AC" 60 Hz
• 1...1.1 Uc 60...70 °C Betrieb "AC" 50/60 Hz




Anschlüsse - Klemmen

• Steuerkreis: Schraubklemmen 2 Kabel 1...2,5 mm²flexibel mit Kabelanschluss
• Steuerstromkreis: Schraubklemmen 1 Leiter 1...4 mm²flexibel ohne Kabelanschluss
• Steuerkreis: Schraubklemmen 2 Kabel 1...4 mm²flexibel ohne Kabelanschluss
• Steuerstromkreis: Schraubklemmen 1 Leiter 1...4 mm²flexibel mit Kabelanschluss
• Steuerkreis: Schraubklemmen 1 Leiter 1...4 mm² eindrähtig ohne Kabelanschluss
• Steuerkreis: Schraubklemmen 2 Kabel 1...4 mm² massiv ohne Kabelanschluss
• Stromkreis: Steckverbinder 1 Kabel 2,5...10 mm²flexibel ohne Kabelanschluss
• Stromkreis: Stecker 2 Kabel 2,5...10 mm²flexibel ohne Kabelanschluss
• Stromkreis: Stecker 1 Kabel 2,5...10 mm²flexibel mit Kabelanschluss
• Stromkreis: Stecker 2 Kabel 2,5...10 mm²flexibel mit Kabelanschluss
• Stromkreis: Stecker 1 Kabel 2,5...16 mm² massiv ohne Kabelabschluss
• Stromkreis: 2-adriger Steckverbinder 2,5...16 mm² massiv ohne Kabelanschluss



Anzugsdrehmoment:

• Steuerkreis: 1,7 Nm - bei EverLink-Verbindungen für BTR-Schrauben - mit Schlitzschraubendreher Ø 6 mm
• Steuerkreis: 1,7 Nm - bei EverLink-Verbindungen für BTR-Schrauben - mit Kreuzschlitzschraubendreher Nr. 2
• Stromkreis: 1,7 Nm - bei EverLink-Verbindungen für BTR-Schrauben - mit Schlitzschraubendreher Ø 6 mm
• Stromkreis: 1,7 Nm - bei EverLink-Verbindungen für BTR-Schrauben - mit Kreuzschlitzschraubendreher Nr. 2
• Steuerkreis: 1,7 Nm - bei EverLink-Verbindungen für BTR-Schrauben - mit Kreuzschlitzschraubendreher Nr. 2
• Stromkreis: 2,5 Nm - bei EverLink-Verbindungen für BTR-Schrauben - mit Kreuzschlitzschraubendreher Nr. 2
• Auf EverLink-Verbindungen für BTR-Schrauben



Bemessungsisolationsspannung [Ui]:

• 600 V CSA-zertifiziert Stromkreis:
• 600 V UL-zertifiziert Stromkreis:
• 690 V nach IEC 60947-1 Signalisierungsschaltung
• 600 V CSA-zertifizierter Signalkreis
• 600 V UL-zertifiziert Signalkreis:
• 690 V nach IEC 60947-4-1 Stromkreis



Bemessungs-Kurzzeitstromfestigkeit [Icw]:

• 50 A bei <40 °C - 10 min für Stromkreis
• 120 A bei <40 °C - 1 min für Stromkreislauf
• 240 A bei <40 °C - 10 s für Stromkreislauf
• 380 A bei <40 °C - 1 s für den Stromkreis
• 100 A - 1 s pro Meldekreis
• 120 A - 500 ms pro Meldekreis
• 140 A - 100 ms pro Meldekreis



Zugehörige Sicherungslehre

• 10 A gG pro Meldestromkreis nach IEC 60947-5-1
• 63 A gG bei <= 690 V Koordination Typ 1 für Leistungskreis
• 40 A gG bei <= 690 V Koordination Typ 2 für Leistungskreis



Nennschließkraft Irms:

• 140A "AC" für Meldestromkreis nach IEC 60947-5-1
• 250A DC für Signalisierungsschaltung nach IEC 60947-5-1
• 450 A bei 440 V für IEC 60947-konforme Stromkreise
