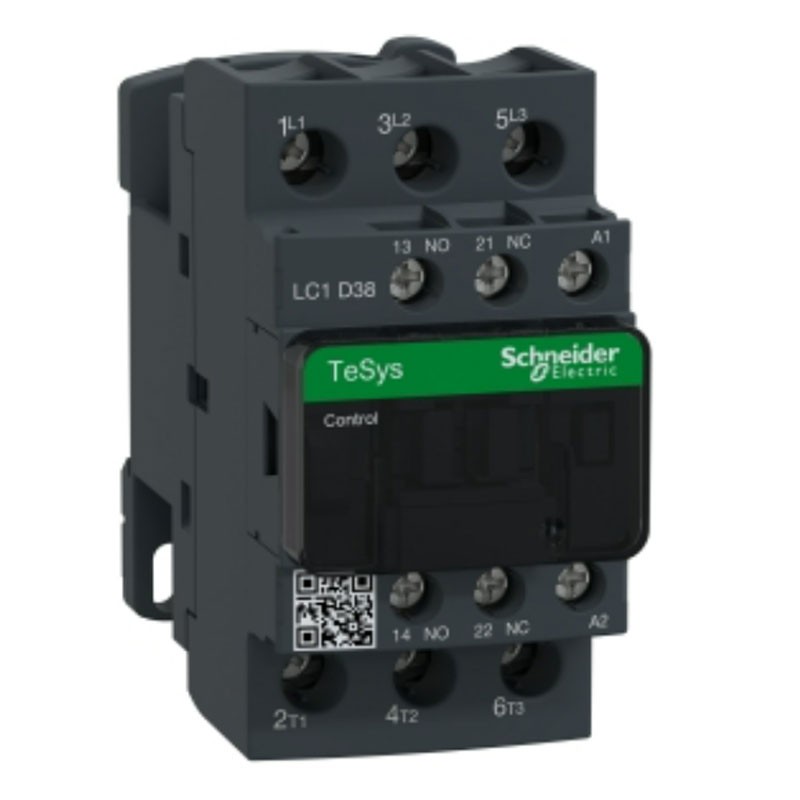

TeSys Schütz D, 3-polig (3NO), für Motorsteuerungsanwendungen bis 38 A/690V AC-3 (18,5 kW bei 400 V).



Es verfügt über eine 24V AC-Spule 50/60 Hz, integrierte Hilfskontakte 1NO+1NC (Spiegel-Öffner zertifiziert), Anschluss über Schraubklemmen. Für Betriebsgeschwindigkeiten bis zu 3600 Zyklen/Stunde und Umgebungen bis zu 60°C, zeichnet sich durch hohe Zuverlässigkeit und Haltbarkeit aus. Kompakt (45mm breit), Montage auf DIN-Schiene oder Schraubbefestigung. Zertifiziert nach verschiedenen Normen (IEC, UL, CSA, CCC, EAC), Green Premium Compliance (RoHS/REACh).



Nennbetriebsspannung:

• <= 690 V 'AC' 25...400 Hz Stromkreis
• <= 300 V DC Leistungskreis



Bemessungsbetriebsstrom

• 50 A 60 °C) AC AC-1 für Leistungskreis bei <= 440 V
• 38 A 60 °C) AC AC-3 für Leistungsstromkreis bei <= 440 V
• 38 A 60 °C) AC AC-3e für Leistungsstromkreis bei <= 440 V



Motorleistung KW:

• 18,5 kW bei 500 V AC 50/60 Hz (AC-3)
• 18,5 kW bei 660...690 V AC 50/60 Hz (AC-3)
• 7,5 kW bei 400 V AC 50/60 Hz (AC-4)
• 18,5 kW bei 380...400 V AC 50/60 Hz (AC-3)
• 9 kW bei 220...230 V AC 50/60 Hz (AC-3)
• 18,5 kW bei 415...440 V AC 50/60 Hz (AC-3)
• 18,5 kW bei 500 V AC 50/60 Hz (AC-3e)
• 18,5 kW bei 660...690 V AC 50/60 Hz (AC-3e)
• 18,5 kW bei 380...400 V AC 50/60 Hz (AC-3e)
• 9 kW bei 220...230 V AC 50/60 Hz (AC-3e)
• 18,5 kW bei 415...440 V AC 50/60 Hz (AC-3e)



Motorleistung in hp:

• 10 PS bei 230/240 V für 3-phasige AC 50/60 Hz Motoren
• 10 PS bei 200/208 V für 3-Phasen-AC 50/60 Hz-Motoren
• 5 PS bei 240 V für 1-Phasen-CA 50/60 Hz-Motoren
• 20 PS bei 480 V für 3-Phasen-MotorenAC 50/60 Hz
• 25 PS bei 600 V für 3-Phasen-MotorenCA 50/60 Hz



Konventioneller thermischer Strom in freier Luft:

• 10A bei <60 °C für den Signalkreis
• 50A bei <60 °C für den Stromkreis



Nennschließvermögen Irms:

• 140 A "AC" für Signalkreis nach IEC 60947-5-1
• 250 A DC für Meldestromkreis nach IEC 60947-5-1
• 550 A bei 440 V für Leistungsstromkreis nach IEC 60947



Bemessungs-Kurzzeitstromfestigkeit ICW:

• 60 A bei <40 °C - 10 min für den Leistungsstromkreis
• 430 A bei <40 °C - 1 s für den Leistungsstromkreis
• 150 A bei <40 °C - 1 min für Leistungsstromkreis
• 310 A bei <40 °C - 10 s für den Leistungskreis
• 100 A - 1 s pro Meldekreis
• 120 A - 500 ms pro Meldestromkreis
• 140 A - 100 ms pro Meldestromkreis



Zugehörige Sicherungslehre

• 10 A gG für Meldestromkreis nach IEC 60947-5-1
• 63 A gG bei <= 690 V Koordination Typ 1 für Leistungsstromkreis
• 63 A gG bei <= 690 V Koordination Typ 2 für Leistungsstromkreis




Bemessungsisolationsspannung

• 600 V CSA-zertifiziert Stromkreis
• 600 V UL-zertifiziert Leistungsstromkreis
• 690 V gemäß IEC 60947-1 Signalisierungsstromkreis
• 600 V CSA-zertifizierter Signalisierungsstromkreis
• 600 V UL-zertifizierter Signalstromkreis
• 690 V nach IEC 60947-4-1 Stromkreis



Anschlüsse - Klemmen

• Steuerkreis Schraubklemmen: 2 1...2,5 mm² - Kabelsteifigkeit: flexibel mit Kabelende
• Steuerkreis-Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel ohne Kabelende
• Steuerkreis-Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: flexibel ohne Kabelende
• Steuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: flexibel mit Kabelende
• Steuerkreis Schraubklemmen: 1 1...4 mm² - Kabelsteifigkeit: fest ohne Kabelende
• Steuerkreis Schraubklemmen: 2 1...4 mm² - Kabelsteifigkeit: eindrähtig ohne Kabelende
• Schraubklemmen Leistungsstromkreis: 1 2,5...10 mm² - Kabelsteifigkeit: flexibel ohne Kabelende
• Schraubklemmen Leistungsstromkreis: 2 2,5...10 mm² - Kabelsteifigkeit: flexibel ohne Kabelende
• Schraubklemmen Stromkreis: 1 1...10 mm² - Kabelsteifigkeit: flexibel mit Kabelende
• Schraubklemmen Stromkreis: 2 1,5...6 mm² - Kabelsteifigkeit: flexibel mit Kabelende
• Schraubklemmen Leistungsstromkreis: 1 1,5...10 mm² - Kabelsteifigkeit: massiv ohne Kabelende
• Schraubklemmen Leistungsstromkreis: 2 2,5...10 mm² - Kabelsteifigkeit: massiv ohne Kabelende



Anzugsdrehmoment:

• Steuerkreis: 1,7 Nm - auf Schraubklemmen - mit Schlitzschraubendreher Ø 6 mm
• Steuerstromkreis: 1,7 Nm - an Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2
• Leistungskreis: 2,5 Nm - an Schraubklemmen - mit Schlitzschraubendreher Ø 6 mm
• Stromkreis: 2,5 Nm - an den Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2
• Steuerkreis: 1,7 Nm - an den Schraubklemmen - mit einem Kreuzschlitzschraubendreher Nr. 2
• Stromkreis: 2,5 Nm - an den Schraubklemmen - mit Kreuzschlitzschraubendreher Nr. 2



Mechanische Robustheit:

• Schützschwingung offen (2 Gn, 5...300 Hz)
• Schütz geschlossen Schwingung (4 Gn, 5...300 Hz)
• Schützstöße geschlossen (15 Gn für 11 ms)
• Schützstöße offen (8 Gn für 11 ms)



Eigenschaften:

• Mechanische Lebensdauer: 15 McZyklen
• Art des Steuerkreises: AC bei 50/60 Hz
• Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
• Hilfskontakttyp: Mechanisch verbundener Typ 1 NO + 1 NC nach IEC 60947-5-1, Spiegelkontakttyp 1 NC nach IEC 60947-4-1
• Frequenz des Signalisierungskreises: 25...400 Hz
• Mindestschaltspannung: 17 V pro Meldestromkreis
• Mindestschaltstrom: 5 mA je Meldestromkreis
• Isolationswiderstand: > 10 MOhm je Meldestromkreis
• IP-Schutzart: IP20 Frontseite gemäß IEC 60529
• Kontaktverträglichkeit M2
• Schutzbereich Con
• Bemessungsschaltvermögen: 550 A bei 440 V pro Stromkreis gemäß IEC 60947
• Mittlere Impedanz: 2 mOhm 50 Hz - Ith 50 A pro Leistungsstromkreis
• Verlustleistung pro Pol: 5 W AC-1 - 3 W AC-3 - 3 W AC-3e
• Verschmutzungsgrad: 3
• Bemessungs-Stoßspannung [Uimp]: 6 kV nach IEC 60947
• Spulentechnik: ohne integriertes Schutzbeschaltungsmodul
• Sicherheitsniveau: B10d = 1369863 Zyklen Schütz mit Nennlast nach EN/ISO 13849-1, B10d = 20000000 Zyklen Schütz mit mechanischer Last nach EN/ISO 13849-1
• Maximale Spieldauer: 3600 Zyklen/h bei <60 °C
• Anlaufleistung in VA: 70 VA 60 Hz 0,75 20 °C) - 70 VA 50 Hz 0,75 20 °C)
• Halteleistungsaufnahme in VA: 7,5 VA 60 Hz 0,3 20 °C) - 7 VA 50 Hz 0,3 20 °C)
• Wärmeabgabe: 2...3 W bei 50/60 Hz
• Betriebszeit: 4...19 ms Öffnen - 12...22 ms Schließen
• Nichtüberschneidungszeit: 1,5 ms bei Deaktivierung zwischen Öffner und Schließer, 1,5 ms bei Aktivierung zwischen Öffner und Schließer
• Montage: Schiene - Platte
• Zulässige Temperatur in der Nähe des Gerätes: -40/+60 °C, -60/+70 °C mit Derating
• Betriebshöhe: 0...3000 m
• Feuerbeständigkeit: 850 °C nach IEC 60695-2-1
• Feuerbeständigkeit: V1 nach UL 94
• Schutzart IP: IP20 Frontseite entspricht IEC 60529
• Schutzbehandlung: TH in Übereinstimmung mit IEC 60068-2-30
• Klimaversiegelung: Entspricht IACS E10 bei feuchter Hitze, entspricht IEC 60947-1 Anhang Q Kategorie D bei feuchter Hitze
• Abmessungen: Höhe 85 mm - Breite 45 mm - Tiefe 92 mm
• Gewicht 380 Gramm
