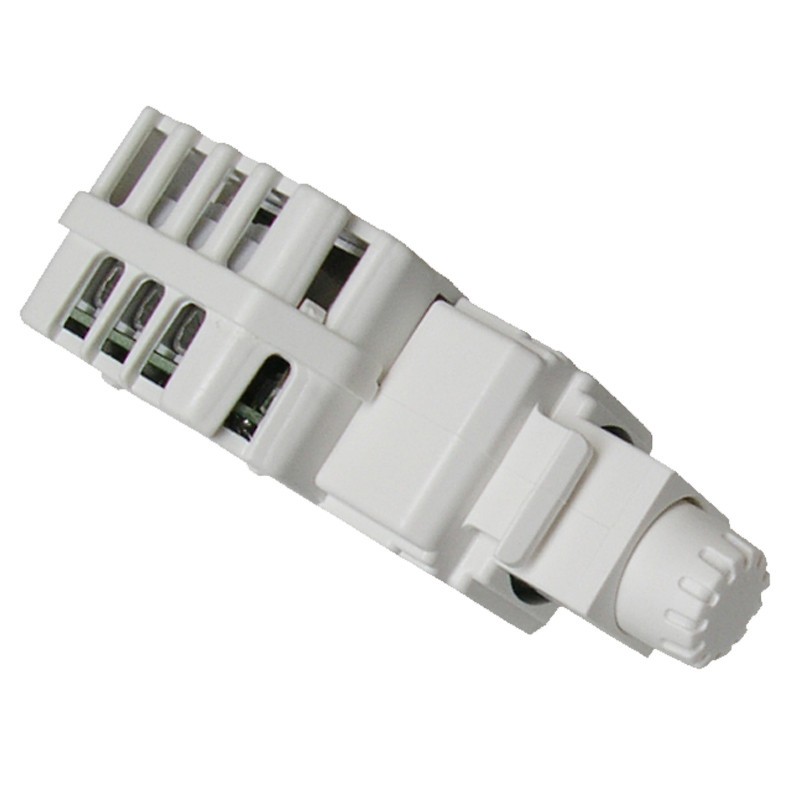

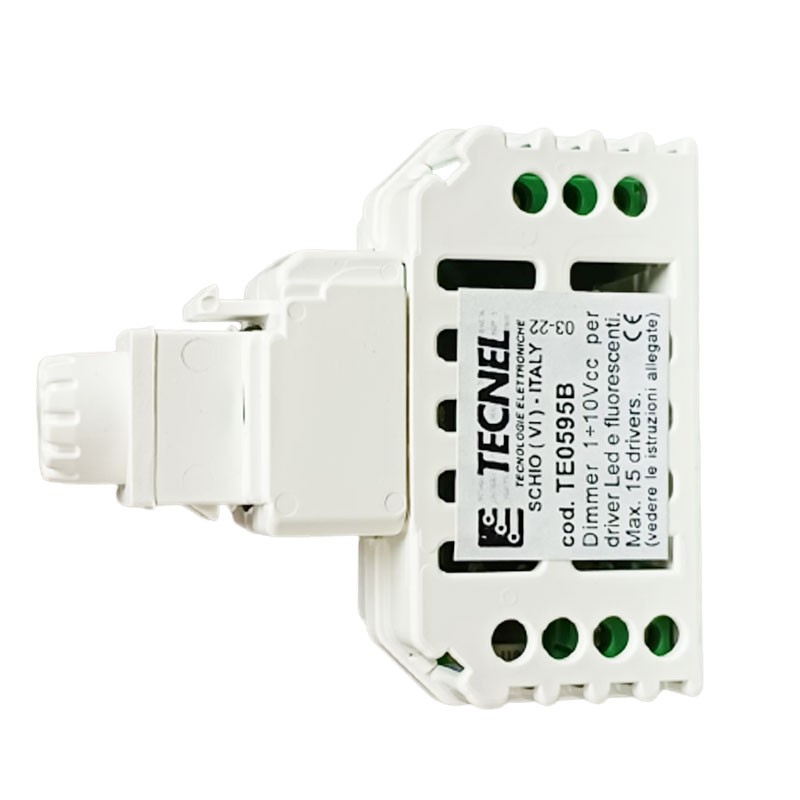

Tecnel passiver Dimmer mit 10A Keystone Schalter 0/1-10Vdc Weiß TE0595B
TTE TE0595B
Der passive 0/1-10 Vdc Tecnel Dimmer D110K, Keystone, ist ein kompaktes Gerät der zivilen Serie, das bis zu 15 LED-Treiber oder Fan Coils mit 0/1-10 Vdc Eingang verwalten kann. Ausgestattet mit einem Drehknopf zum analogen Dimmen und einem 10 A Druckschalter zum Einschalten, wirkt es dank eines einstellbaren Trimmers für die Mindesthelligkeit dem Flimmern entgegen und verfügt über folgende Eigenschaften:
-
Technologie: 0/1-10 Vdc passives analoges Dimmen
-
Eingang: 230 Vac, 50 Hz
-
Ausgang: 0/1-10 Vdc - passiv
-
Schaltleistung: 10 A, cosφ = 1 (230 Vac)
-
Steuerung: Drehknopf + Push-Push-Schalter
-
Kompatibilität: Bis zu 15 Stromversorgungen/LED-Treiber, Fan-Coil-Steuerungen
-
Mindesthelligkeit: Über Trimmer einstellbar, um Flimmern zu vermeiden
-
Installation: 1 Keystone-Modul, kompatibel mit 54 zivilen Serien
-
Farbe: Weiß
-
Schutzart: IP20
30,54 €
Verfügbare Artikel: 4
: 2
Häufig zusammengekauft
Funktionsweise des Tecnel Dimmers
Der Drehknopf regelt passiv das 0-10-V-Signal, das an die gesteuerten Leuchten (LED-Leiste, Panel, Applique, Vorschaltgerät, Fan Coil) geleitet wird. Der integrierte Push-Push-Schalter unterbricht die Phase vollständig und ermöglicht das direkte Ein- oder Ausschalten.
Einbau und Kompatibilität
Der D110K ist so konzipiert, dass er in einen einzigen 54-Zivil-Serienraum passt, z. B. in Keystone-RJ45-Türschilder, und lässt sich problemlos in bestehende Installationen integrieren. Mit dem internen Trimmer kann das Flimmern durch Einstellen einer geeigneten Mindestausgangsschwelle unterdrückt werden.
Typische Anwendungen
-
Steuerung von konstant betriebenen LED-Streifen
-
Steuerung von LED-Panels, Wandleuchten oder Leuchtstofflampen mit dimmbaren Vorschaltgeräten
-
Steuerung von Gebläsekonvektoren mit 0-10 VDC-Eingang
-
Installationen im Wohn- oder Geschäftsbereich mit integriertem ästhetischem Druck
Technische Daten Tecnel Dimmer
Funktionsweise und Technologie
| Technik | Passiver analoger Dimmer 0/1-10 Vdc |
| Ausgang des Dimmers | 0/1-10 Vdc passiv |
| Minimale Helligkeit | Einstellbar über Anti-Flacker-Trimmer |
Elektrische Spezifikationen
| Eingangsstromversorgung | 230 Vac, 50 Hz |
| Integrierter Schalter | Push-Push, 10 A cosφ=1 bei 230 Vac |
| Verwaltbare Treiber | Bis zu 15 0-10 Vdc kompatible Einheiten |
Aufbau und Ausführung
| Modul | 1 Keystone-Modul (Serie 54) |
| Farbe | Weiß |
| Schutzart | IP20 |
Es gibt noch keine Bewertung
Technische Daten
- Art: Dimmer
- Spannung: 230VAC
- Schutzart: IP20
- Installation: Keystone
