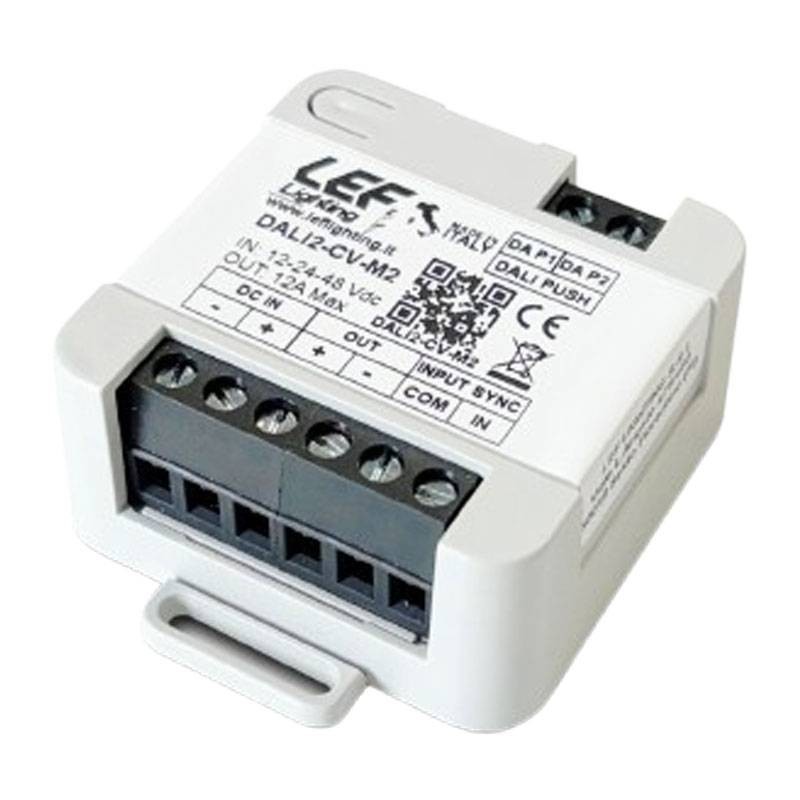

LED-Dimmer-Schnittstelle LEF PUSH 12A 576W 12-48Vdc IP20 DALI2-CV-M2
LEF DALI2-CV-M2
8057760695917
Kompakte LED-Dimmer-Schnittstelle LEF für Konstantspannung, mit DALI-Dimmersteuerung, PUSH, 0/1-10V, Phasenanschnitt und Potentiometer, multifunktional, mit folgenden Eigenschaften
-
Eingangs-/Ausgangsspannung: 12-24-48 Vdc
-
Ausgangsstrom: 12 A
-
Max. Leistung: 144W-12V, 288W-24V, 576W-48V
-
Steuerung über: DALI, PUSH (230V/12-24Vdc), 0-10V, 1-10V, Potentiometer, Schalter, Sensor
-
Dimmer: Phasenanschnitt LE/TE
-
Speicher: Niveau und Status
-
Funktion: Nachtlicht und maximales Licht
-
Frequenz: PWM wählbar: 390Hz / 3000Hz
-
Schutzfunktionen: OCP, OVP, SCP, RPP
-
Schutzart: IP20
45,90 €
Verfügbare Artikel: 10
: 9
LEF-Dimmschnittstelle für flexible und professionelle Steuerung
Konstantspannungs-LED-Dimmschnittstelle 12/24/48Vdc, kompatibel mit einer breiten Palette von Steuersystemen: DALI, PUSH, 0-10V, 1-10V, Sensoren und Potentiometer. Perfekt für professionelle Installationen in architektonischen, kommerziellen und privaten Umgebungen.
Durch die Unterstützung von Leading Edge (LE) und Trailing Edge (TE) Phasenanschnitt kann er auch in bestehenden Installationen mit analogen Dimmern eingesetzt werden, ohne dass die vorhandenen Geräte ersetzt werden müssen.
Hohe Leistung und präzise Steuerung
Mit einem Ausgangsstrom von bis zu 12 A ist der DALI2-CV-M2 in der Lage zu liefern:
-
144W bei 12V
-
288W bei 24V
-
576 W bei 48 V
Der integrierte PWM-Controller ermöglicht die Auswahl der Betriebsfrequenz (390 Hz oder 3000 Hz) und passt sich damit sowohl den Anforderungen an die Effizienz als auch an die Flimmerunterdrückung an.
Intelligente Funktionen und anpassbare Einstellungen
Das Gerät verfügt über eine Reihe fortschrittlicher Funktionen, wie z. B.:
-
Pegel- und Statusspeicher
-
Doppelter Druck für maximales Licht
-
Langer Druck für Nachtlicht
-
Fade ON/OFF-Kalibrierung
-
Anpassbare Mindestlichtstärke
-
Mehrfache Synchronisierung zwischen mehreren Schnittstellen
Alle Einstellungen können über eine einfache externe Taste vorgenommen werden, so dass die Installation schnell und ohne Spezialwerkzeug erfolgen kann.
Schutz und sichere Installation
Die in einem kompakten Kunststoffgehäuse untergebrachte Leuchte entspricht der Schutzklasse II und IP20 und ist für geschützte Innenräume geeignet. Enthält Schutz gegen:
-
Kurzschluss (SCP)
-
Überspannung (OVP)
-
Verpolung (RPP)
-
Offener Stromkreis (OCP)
Technische Daten LEF Dimmer Schnittstelle
Technische Daten
| Merkmal | Wert |
|---|---|
| Eingang/Ausgang | 12-24-48 Vdc |
| Maximaler Strom | 12 A |
| Maximale Leistung | 144 W bei 12 V 288 W bei 24 V 576 W bei 48 V |
| Unterstützte Steuerungen | Taster (PUSH 230V oder 12-48Vdc) DALI-Signal 0-10V / 1-10V (aktiv/passiv) 100KΩ-Potentiometer Schalter / Bewegungsmelder |
| Dimm-Modi | Leading Edge (LE) / Trailing Edge (TE) PWM wählbar: 390 Hz / 3000 Hz |
| Funktionen | Pegel- und Statusspeicher Max. Licht / Nachtlicht Mindesthelligkeitskalibrierung und Fade-Effekt Synchronisation zwischen Schnittstellen |
| Schutzfunktionen | OCP, OVP, RPP, SCP |
| Betriebstemperatur | -20 ÷ +50 °C |

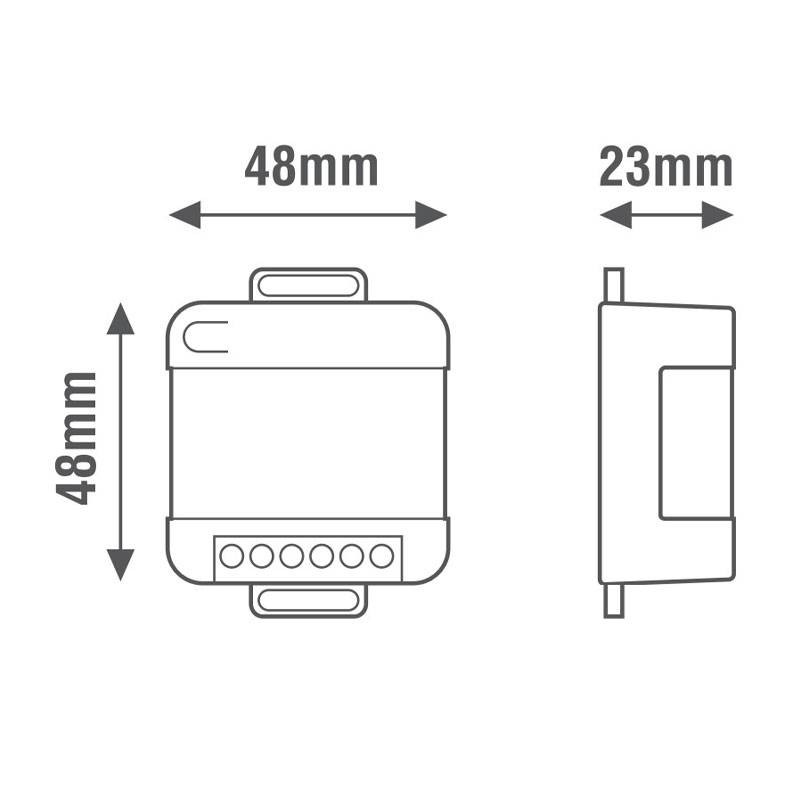

| Gehäuse | Kompakter Kunststoff |
| Elektrische Klasse | II |
| Schutzgrad | IP20 |
Anwendungen
| Einsatzgebiete | Beschreibung |
|---|---|
| Wichtigste Anwendungen | Konstantspannungs-LED-Steuerung, intelligente Umgebungen, Hausautomatisierungssysteme, Architekturbeleuchtung |
Es gibt noch keine Bewertung
Technische Daten
- Art: Dimmer
- Spannung: 12-24-48V
- Schutzart: IP20
- Installation: Einbau
