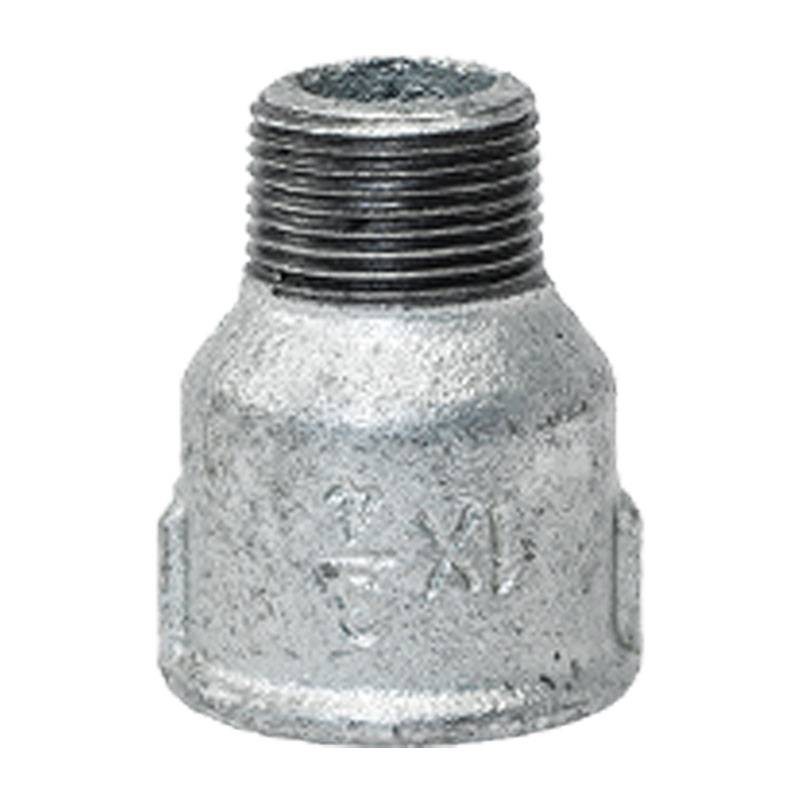

I raccordi filettati GEBO sono conformi alla norma UNI EN 10242 simbolo del disegno A che specifica le caratteristiche dei raccordi in ghisa malleabile filettati. Così come prescrive la norma citata, raccordi filettati in ghisa malleabile GEBO sono idonei per il trasporto di aria compressa, acqua, gas combustibili, idrocarburi e altri, sotto i limiti di pressione e temperatura indicati.

Applicazioni:

• Temperatura minima di servizio: 20 °C, 25 bar
• Pressione di lavoro per temperature comprese tra 20 °C e 120 °C: 25 bar
• Pressione di lavoro per temperature comprese tra 120 °C e 300 °C: 20 - 25 bar



I raccordi filettati GEBO sono prodotti in ghisa malleabile e disegnati secondo il simbolo del disegno specificato nella norma UNI EN 10242 come A, il cui grado di qualità e conosciuto come EN-GJMB-350-10.

Questo implica che i seguenti risultati si ottengono nelle prove meccaniche sui campioni con diametro di 12 mm:

• Resistenza alla trazione (valore minimo) 350N/ mm2 (35 Kg/mm2)
• Resistenza allo snervamento 0,2 % (valore minimo) 200 N/mm2 (20 Kg/mm2)
• Allungamento (valore minimo) 10 %
• Durezza Brinell (valore massimo) 150 HB



Al fine di garantire che non vi siano difetti nel materiale che potrebbero causare perdite, la tenuta di ogni raccordo GEBO è stata testata in conformità ai requisiti della normativa DIN EN 10242.

Zincatura: I raccordi filettati GEBO sono zincati tramite immersione in bagno di zinco fuso, secondo la norma UNI EN 10242. Il rivestimento di zinco è superiore a 500 gr/m2, quindi spessore medio minimo di 70 micron. Lo spessore dello strato di zinco e laderenza dello stesso con la superficie di base, garantisce ai nostri raccordi in ghisa malleabile una perfetta protezione anticorrosiva nel tempo.

Pulitura e Oliatura: Per eliminare i residui di trucioli di ferro, olio, di taglio e sporcizia raccolta durante il processo di meccanizzazione, i raccordi GEBO vengono puliti e infine dotati di una protezione contro la corrosione.
