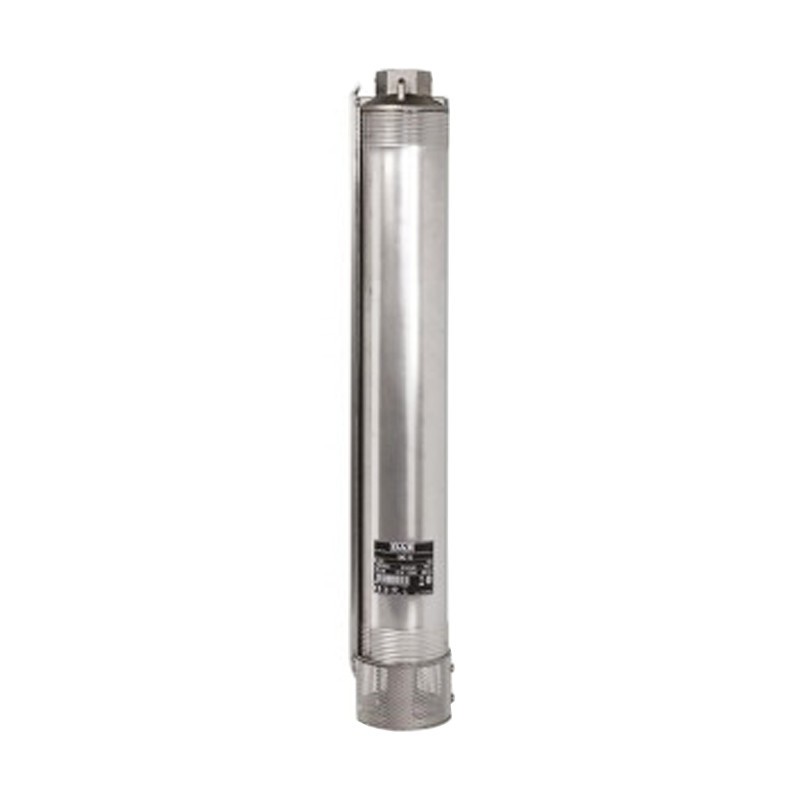

CARATTERISTICHE COSTRUTTIVE DELLA POMPA

Giranti in tecnopolimero alloggiate nella scatola stadio con anelli di rasamento in acciaio inossidabile. Camicia pompa, albero, giunto di accoppiamento con il motore, filtro di aspirazione integrato e copri cavo in acciaio inossidabile. Supporti di aspirazione e mandata in acciaio inossidabile AISI 304 microfuso. Valvola di ritegno incorporata in tecnopolimero rimovibile o a piattello in acciaio inossidabile (vedere tabella materiali). Giranti in tecnopolimero progettate per garantire alti livelli di efficienza in conformità alla direttiva 2009/125/CE (Eco design - ErP) con indice MEI ? 0,4 per tutta la gamma. Certificate ACS e in corso di certificazione WRAS e DM174.

CARATTERISTICHE COSTRUTTIVE DEL MOTORE

Corpo pompa accoppiabile ai motori 4GG, 4OL (4TW e 4GX a richiesta). 4GG è un motore asincrono a due poli in acciaio inossidabile AISI 304 per le parti a contatto con l'acqua. Raffreddamento e lubrificazione del gruppo reggispinta e delle boccole tramite miscela di acqua e glicole. Rotore montato su gruppo reggispinta autocentrante di tipo Kingsbury in grado di resistere ad elevati carichi assiali. Lo statore è immerso in resina termoindurente isolante e ad alta capacità di dissipazione termica e incapsulato in un involucro ermetico di acciaio inossidabile AISI 304. 4OL è un motore asincrono a due poli in acciaio inossidabile AISI 304L per le parti a contatto con l'acqua. Raffreddamento e lubrificazione dei cuscinetti a sfera vengono garantiti da uno speciale liquido approvato per uso alimentare. Lo statore riavvolgibile è inserito in una camicia in acciaio inossidabile AISI 304L fissata tramite spine in acciaio al supporto superiore del motore. Dotato di tenuta meccanica in carbone-ceramica.

Entrambi i motori hanno il connettore del cavo rimovibile, il cavo certificato ACS, WRAS e KTW, il motore idoneo all'utilizzo con inverter (30 Hz - 50 Hz). Per entrambi i motori nella versione monofase a 50 Hz il condensatore e la protezione termo-amperometrica a riarmo manuale sono presenti nel quadro elettrico fornito a corredo o da ordinare separatamente a seconda della configurazione scelta. Nella versione trifase la protezione è a cura dall'utilizzatore.

Caratteristiche:

• Potenza nominale 1,1kW/1,5HP
• Diametro 99mm
• Accordi 1" 1/4 pollici
• Volume 0,017 m3
• Tipo di liquido pompato: Pulito, libero da sostanze solide o abrasive, non viscoso, non aggressivo, non cristallizzato e chimicamente neutro
• Massima quantità di sabbia: 150 g/m3
• Materiale di costruzione giranti: Tecnopolimero
• Campo di temperatura del liquido: Da 0°C a + 40°C
• Massima profondità di immersione: 4GG: 300 m - 4OL: 250 m
• Numero massimo di avviamenti: 20/h
• Grado di protezione del motore: IP 68
• Classe di isolamento del motore: F
• Tipo di installazione possibile: Fissa in posizione verticale. In caso di installazione orizzontale si consiglia una camicia di raffreddamento.
