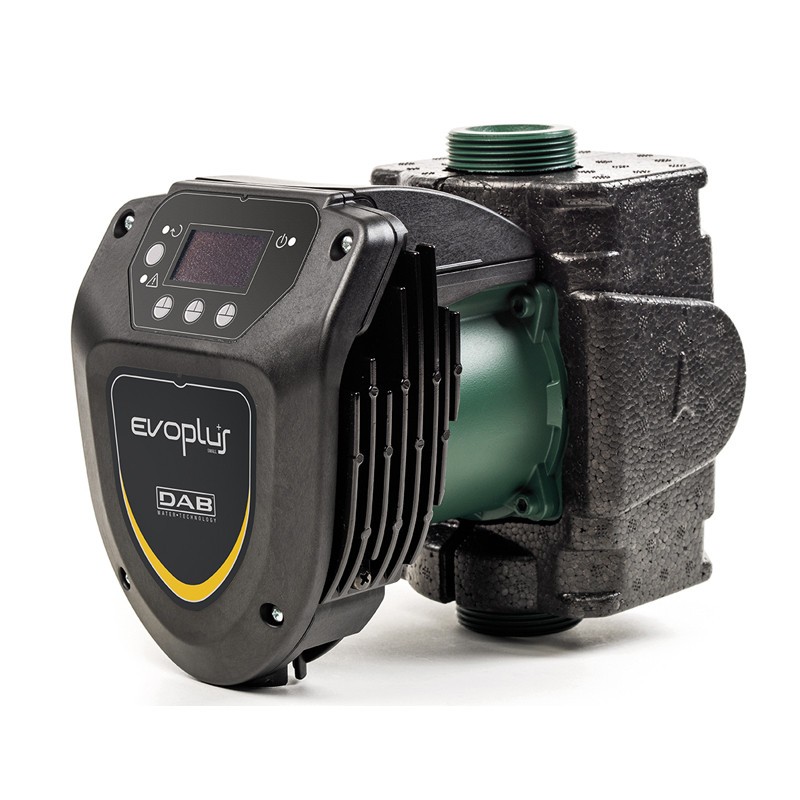

l circolatore elettronico EVOPLUS SMALL assicura in ogni momento una quantità sufficiente di energia, una maggiore silenziosità/comfort e una sensibile riduzione dei costi di esercizio.

EVOPLUS SMALL può essere utilizzato in impianti di riscaldamento, ventilazione e condizionamento per edifici ad uso abitativo e commerciale quali:

• Grandi edifici abitativi
• Condomini e palazzine
• Abitazioni
• Beni immobiliari
• Cliniche ed ospedali
• Scuole
• Edifici adibiti per uffici



Caratteristiche costruttive

Pompa di circolazione monoblocco formata dalla parte idraulica in ghisa e motore elettrico sincrono a rotore bagnato. Cassa motore in alluminio. Corpo pompa a spirale ad elevato rendimento idraulico grazie ad una progettazione particolarmente accurata e a delle superfici interne levigate. Bocche di aspirazione e mandata in linea. Fornita di serie di gusci di coibentazione per evitare la dispersione di calore e/o la formazione di condensa sul corpo pompa. Il circolatore si collega alla linea di alimentazione elettrica tramite un pratico connettore con relativa spina fornita di serie che rende l’operazione semplice e veloce. Girante in tecnopolimero, albero motore in allumina montato su bronzine in grafite lubrificate dallo stesso liquido pompato. Camicia di protezione del rotore in acciaio inossidabile. Anello reggispinta in ceramica, anelli di tenuta in etilene propilene e camicia statore in composito con fibra di carbonio. Motore di tipo sincrono con rotore a magneti permanenti.

APPLICAZIONI NEL RISCALDAMENTO

Il riscaldamento richiesto nelle diverse applicazioni varia notevolmente durante il giorno/notte a causa della temperatura esterna e della presenza più o meno costante di persone all'interno dei locali. A quanto sopra vanno aggiunte le differenti necessità dei vari ambienti e l'eventuale apertura o chiusura dei vari rami negli impianti complessi. Le pompe a rotore bagnato regolate elettronicamente assicurano in ogni momento, pressoché in tutti gli impianti dimensionati Correttamente, una quantità sufficiente di energia e contemporaneamente una maggiore silenziosità / confort e una sensibile riduzione dei costi di esercizio.

APPLICAZIONI NEL CONDIZIONAMENTO

A differenza delle pompe elettroniche convenzionali, le pompe elettroniche di circolazione EVOPLUS possono essere utilizzate anche in impianti di condizionamento dove la temperatura del liquido pompato è inferiore alla temperatura ambiente. In queste condizioni sulla superficie esterna del circolatore si ha la formazione della condensa che non pregiudica il buon funzionamento sia della parte elettronica che meccanica. La particolare costruzione infatti è stata disegnata e dimensionata in modo da permettere il drenaggio della condensa senza danni ai componenti costruttivi.

Caratteristiche:

• Campo di funzionamento: fino a 7.2 m³/h con prevalenza fino a 8.1 metri
• Tensione: monofase 220/240 V - 50/60 Hz
• Potenza massima: 130 W
• Liquido pompato: pulito, libero da sostanze solide e oli minerali, non viscoso, chimicamente neutro, prossimo alle caratteristiche dell’acqua (glicole max. 30%)
• Campo di temperatura del liquido: da -10°C a +110° C
• Massima pressione di esercizio: 16 bar (1600 kPa)
• Massima temperatura ambiente: + 40°C
• Interasse: 180 mm
• Grado di protezione: IP44
• Classe di isolamento: F
• Attacchi pompa: 2”
• Installazione con asse motore orizzontale
• Compatibilità elettromagnetica: rispetta EN 61800-3, categoria C2
• Emissioni elettromagnetiche: ambiente residenziale
• Emissioni condotte: ambiente residenziale
• Bocchettoni a richiesta:
  - Standard: 1“ 1/4 F
  Possibilità di controllo remoto grazie al servizio D.Connect (necessario D.Connect Box non incluso)
• Silenziosità: pressione sonora ≤ 33 dB(A)
• Costi di esercizio ridotti
• Conforme a standard europeo EN 61800-3 - EN 60335-1 - EN 60335-2-51
• Versione singola con bocche filettate da 2”
• Dimensioni lunghezza, 12.4 cm larghezza, 20.4 cm altezza
• Peso kg 4.7
