Evoplus Small 110/180 XM: prestazioni e affidabilità per ogni impianto

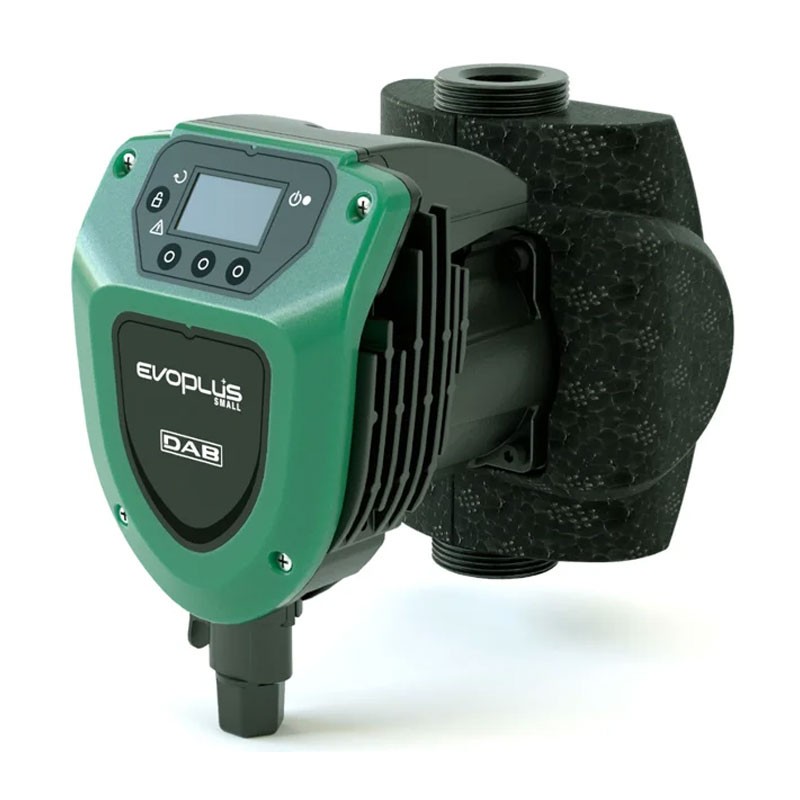

Il DAB Evoplus Small 110/180 XM è un circolatore elettronico ad alta efficienza progettato per impianti di riscaldamento, condizionamento e ventilazione di edifici residenziali o commerciali. Grazie al motore elettronico sincrono a rotore bagnato, assicura un funzionamento silenzioso, un controllo preciso della portata e una notevole riduzione dei consumi energetici.
È ideale per applicazioni in:
- grandi edifici abitativi e condomini,
- uffici e complessi commerciali,
- scuole, ospedali e cliniche,
- abitazioni singole o plurifamiliari.
Efficienza nel riscaldamento e nel condizionamento
Il circolatore DAB Evoplus regola automaticamente la portata in base alla richiesta termica, mantenendo pressione costante e ottimizzando i consumi. Nel riscaldamento, garantisce comfort termico uniforme e riduzione del rumore anche durante le variazioni di carico o di temperatura.
A differenza delle pompe elettroniche tradizionali, l’Evoplus Small può essere impiegato anche in impianti di condizionamento, dove il liquido pompato è più freddo dell’ambiente circostante. La struttura interna è progettata per drenare la condensa e proteggere i componenti elettronici e meccanici, assicurando massima affidabilità nel tempo.
Struttura e materiali di qualità
Il DAB Evoplus 110/180 XM è un monoblocco compatto che combina robustezza, efficienza e semplicità d’uso:
- Corpo pompa in ghisa, con profilo a spirale per elevato rendimento idraulico;
- Motore sincrono con rotore a magneti permanenti per maggiore efficienza;
- Cassa motore in alluminio per miglior dissipazione del calore;
- Girante in tecnopolimero resistente alla corrosione;
- Albero motore in allumina montato su bronzine in grafite autolubrificate;
- Camicia di protezione in acciaio inox e anello reggispinta in ceramica;
- Tenute in etilene propilene (EPDM) e camicia statore in composito rinforzato con fibra di carbonio.
Il circolatore viene fornito completo di gusci di coibentazione per evitare dispersioni termiche in riscaldamento o formazione di condensa in condizionamento.
Installazione facile e manutenzione ridotta
Grazie al connettore elettrico con spina di serie, l’allacciamento è rapido e sicuro. Le bocche di aspirazione e mandata in linea agevolano l’installazione anche in spazi ridotti, mentre il design compatto (22,4 cm di profondità) permette l’inserimento in centrali termiche o vani tecnici con minimo ingombro. La manutenzione è minima, poiché il rotore bagnato è lubrificato dallo stesso liquido di circolazione, riducendo l’usura e i costi di esercizio.
Comfort, risparmio e silenziosità
Il motore a controllo elettronico modula automaticamente la velocità di rotazione, garantendo portata ottimale e consumi ridotti. Il risultato è un impianto più efficiente, silenzioso e con maggiore durata nel tempo. Questa tecnologia consente di ottenere una riduzione dei costi operativi fino al 50% rispetto ai circolatori tradizionali a velocità fissa.
Caratteristiche tecniche
| DATI IDRAULICI |
|---|
| Campo di funzionamento |
Fino a 9,6 m³/h con prevalenza fino a 11,3 m |
| Liquido pompato |
Pulito, privo di sostanze solide e oli minerali, non viscoso, chimicamente neutro, simile all’acqua (glicole max. 30%) |
| Campo di temperatura del liquido |
Da -10 °C a +110 °C |
| Massima pressione di esercizio |
16 bar (1600 kPa) |
| Massima temperatura ambiente |
+40 °C |
| Interasse |
180 mm |
| Attacchi pompa |
2” |
| Installazione |
Con asse motore orizzontale |
| CARATTERISTICHE ELETTRICHE |
|---|
| Tensione di alimentazione |
Monofase 220 ÷ 240 V – 50/60 Hz |
| Potenza massima |
170 W |
| Classe di isolamento |
F |
| Grado di protezione |
IP44 |
| CARATTERISTICHE COSTRUTTIVE |
|---|
| Bocchettoni a richiesta |
Standard: 1” 1/4 F |
| Versione |
Singola con bocche filettate da 2” |
| Dimensioni (L x P x A) |
22,4 x 12,4 x 20,4 cm |
| Peso |
4,7 kg |
| PRESTAZIONI E FUNZIONALITÀ |
|---|
| Silenziosità |
Pressione sonora ≤ 33 dB(A) |
| Costi di esercizio |
Ridotti |
| Controllo remoto |
Possibile tramite servizio D.Connect (necessario D.Connect Box non incluso) |
| COMPATIBILITÀ E NORMATIVE |
|---|
| Compatibilità elettromagnetica |
EN 61800-3, categoria C2 |
| Emissioni elettromagnetiche |
Adatto per ambiente residenziale |
| Emissioni condotte |
Ambiente residenziale |
| Norme di riferimento |
EN 61800-3, EN 60335-1, EN 60335-2-51 |
