Vite Fischer doppia filettatura per installazioni fotovoltaiche M12x300mm 71204
FIS 00071204
8001132712047

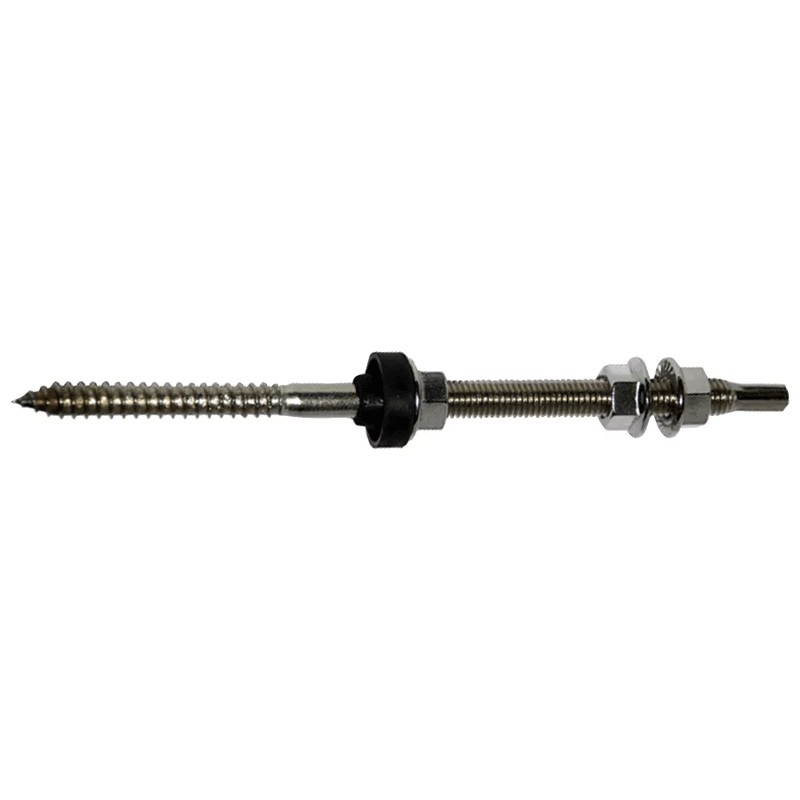

Vite Fischer doppia filettatura dimensioni M12x300mm, per installazioni fotovoltaiche su coperture in lastre ondulate con struttura portante in legno o calcestruzzo.
5,05 €
Articoli disponibili: 788
: 149
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Vantaggi:
- Completo: la vite doppia filettatura STSR è fornita preassemblata con guarnizione in EPDM, dado per il serraggio e coppia di dadi per il collegamento alle staffe MW o SSP
- Veloce: installazione rapida perché la copertura non deve essere rimossa durante l'installazione
- Impermeabile: grazie alla guarnizione in EPDM viene mantenuta l'impermeabilità della copertura
Idoneo per:
Sistema Copertura in lastre ondulate con:
- Profilo Solar-light
- Profilo Solar-fish
Fissaggio vite doppia filettatura STSR:
- Con ancorante chimico FIS V su travi e solette in calcestruzzo
- Con ancorante chimico FIS V e tassello a rete FIS HK su solai in laterocemento
- Direttamente su travature lignee dopo aver eseguito il foro guida
Applicazioni:
- Travi e solette in calcestruzzo
- Solaio in laterocemento
- Travature in legno

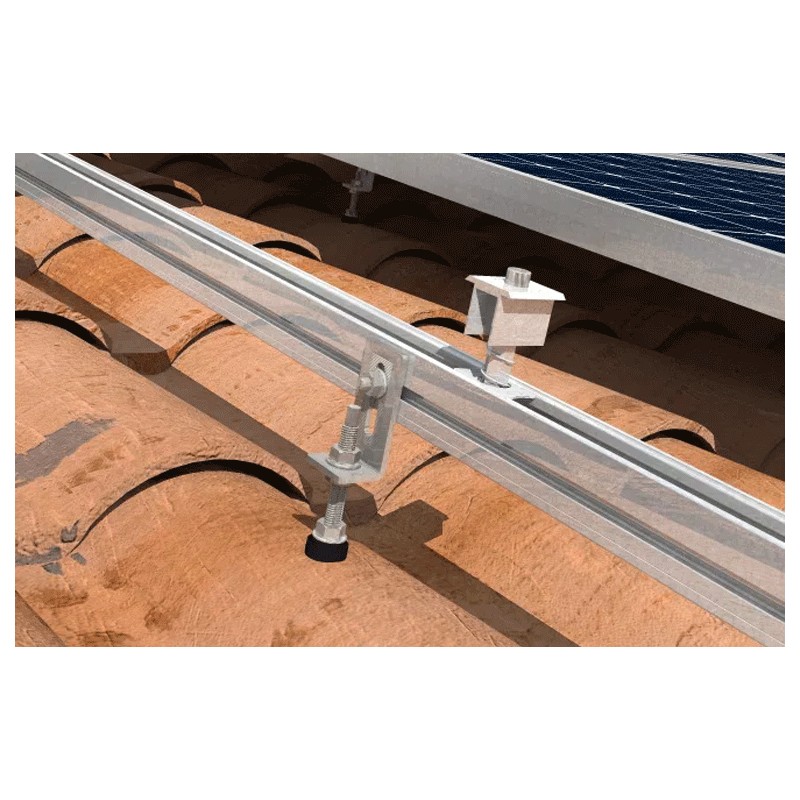

Montaggio:
- Individuare la lunghezza della vite doppia filettatura STSR in funzione dello spessore della struttura portante di supporto
- Definire l'interasse delle viti doppia filettatura STSR in funzione dei carichi neve e vento della zona di installazione dell'impianto e inclinazione della copertura
- Individuare la posizione delle viti doppia filettatura STSR in funzione della struttura portante e del layout dell'impianto
- Forare il supporto in funzione del diametro della vite e del tipo di supporto
- Fissare la vite doppia filettatura STSR alla struttura portando la gomma EPDM a contatto con la copertura
- Serrare il dado flangiato MU F sulla guarnizione per mantenere la tenuta impermeabile
- Fissare la piastra di connessione SSP o MW, regolandone l'altezza mediante i dadi MU F
Caratteristiche:
- Diametro d 11,0 mm
- Lunghezza totale l 300 mm
- Filettatura Ø x Lunghezza M12 mm
- Lunghezza filettatura legno 100 mm
- Lunghezza filettatura metrica 150 mm
- Lunghezza gambo L 35 mm
- Peso 0,28 kg
Scheda tecnica
- Tipologia: Viti
