Vite doppia filettatura Fischer per installazioni fotovoltaiche M12x350mm 00570113
Vite doppia filettatura Fischer STSR, dimensioni M12x350mm Inox, per installazioni fotovoltaiche su coperture in lastre ondulate con struttura portante in legno o calcestruzzo.
Vite doppia filettatura Fischer per installazioni fotovoltaiche M12x350mm 00570113
iva inclusa

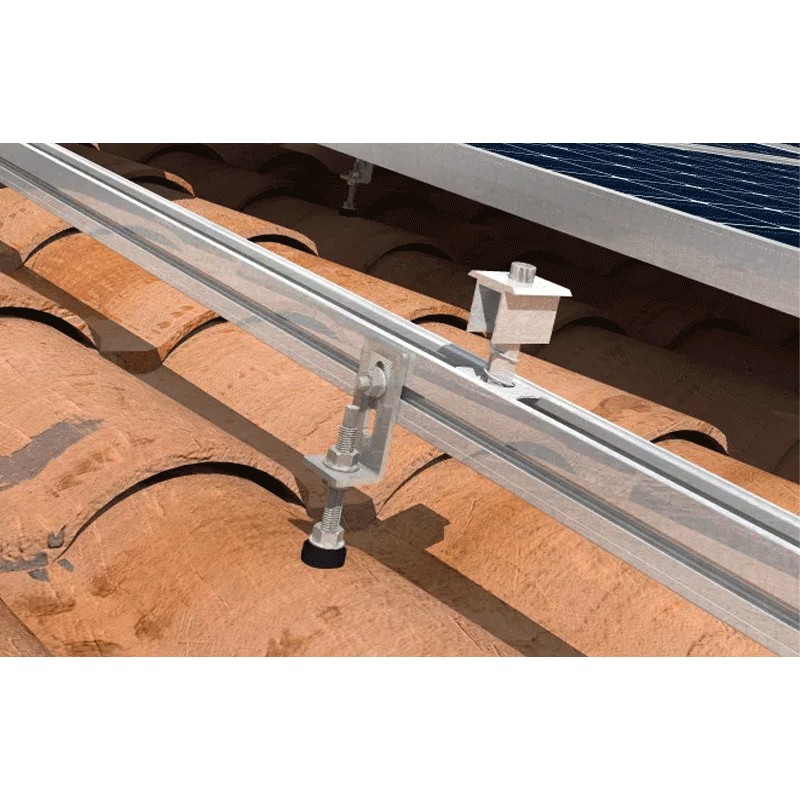

STSR è la vite a doppio filetto in acciaio inox A2 per il fissaggio di sottostrutture per impianti fotovoltaici su coperture in lastre ondulate o finto coppo con struttura portante in legno.
Idonea anche all’installazione su cemento con ancorante chimico o su latero-cemento con ancorante chimico e tasselli a rete FIS HK o tasselli a calza FIS HN. Guarnizione in EPDM integrata per la tenuta contro le infiltrazioni da pioggia. Necessita di pre-foro.

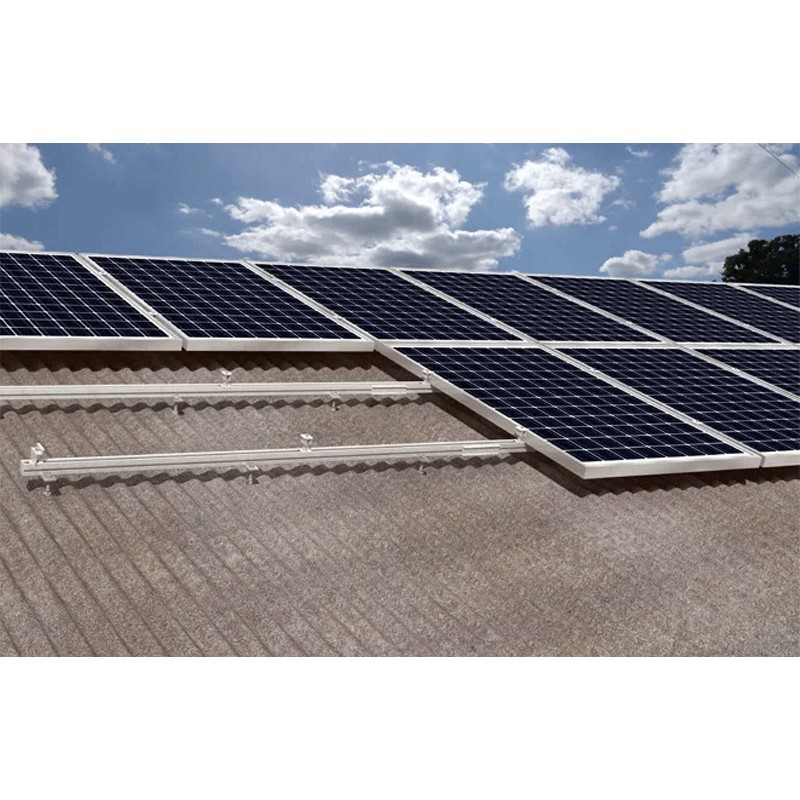

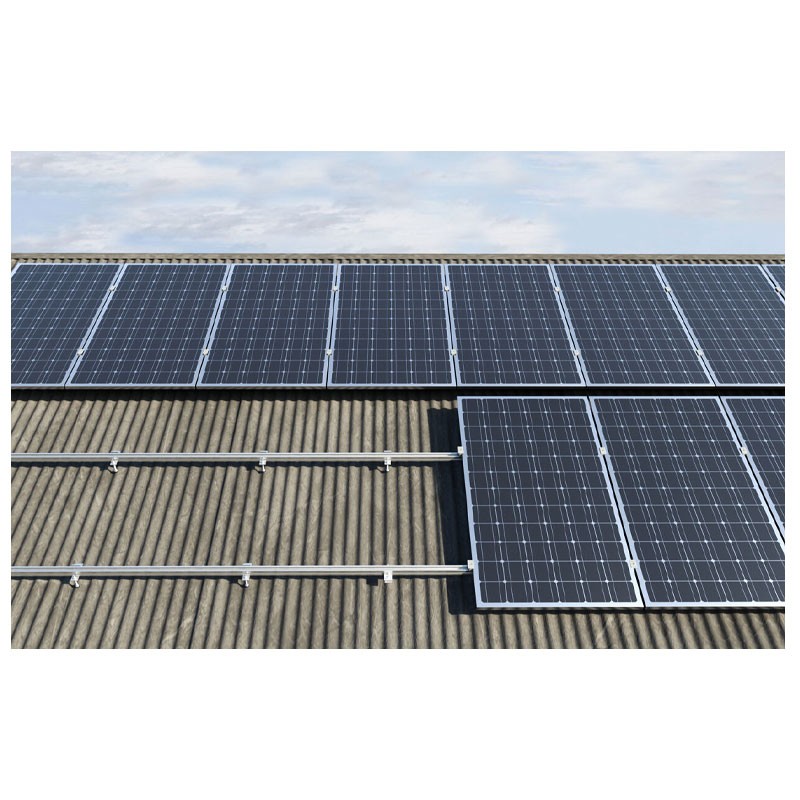

Idoneo per Sistema Copertura in lastre ondulate con:
- Profilo Solar-light
- Profilo Solar-fish
Fissaggio vite doppia filettatura STSR:
- Con ancorante chimico FIS V su travi e solette in calcestruzzo
- Con ancorante chimico FIS V e tassello a rete FIS HK su solai in laterocemento
- Direttamente su travature lignee dopo aver eseguito il foro guida
Applicazioni:
- Travi e solette in calcestruzzo
- Solaio in laterocemento
- Travature in legno
Montaggio:
- Individuare la lunghezza della vite doppia filettatura STSR in funzione dello spessore della struttura portante di supporto
- Definire l'interasse delle viti doppia filettatura STSR in funzione dei carichi neve e vento della zona di installazione dell'impianto e inclinazione della copertura
- Individuare la posizione delle viti doppia filettatura STSR in funzione della struttura portante e del layout dell'impianto
- Forare il supporto in funzione del diametro della vite e del tipo di supporto
- Fissare la vite doppia filettatura STSR alla struttura portando la gomma EPDM a contatto con la copertura
- Serrare il dado flangiato MU F sulla guarnizione per mantenere la tenuta impermeabile
- Fissare la piastra di connessione SSP o MW, regolandone l'altezza mediante i dadi MU F

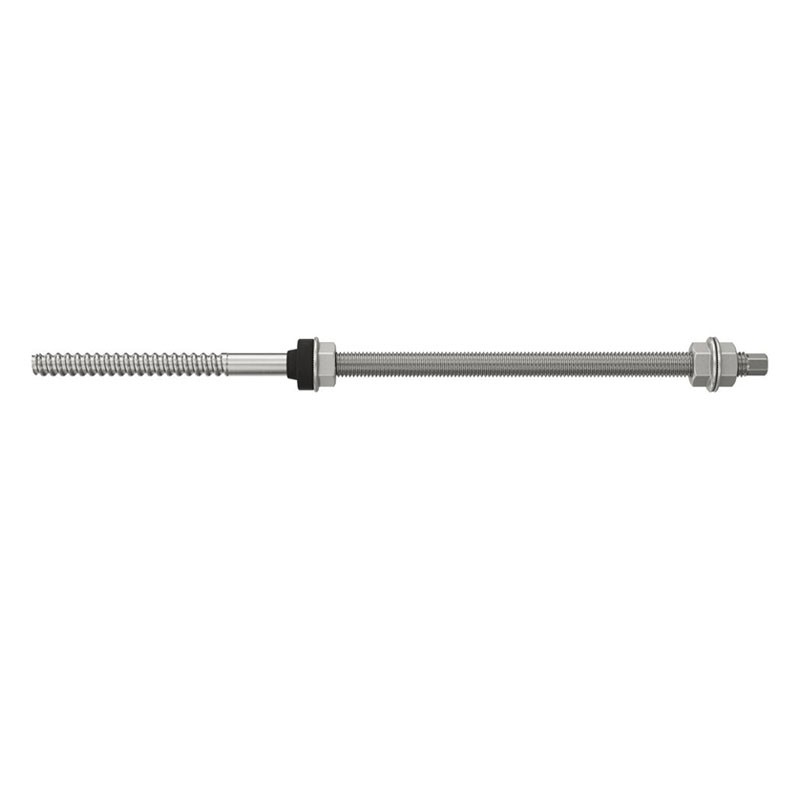

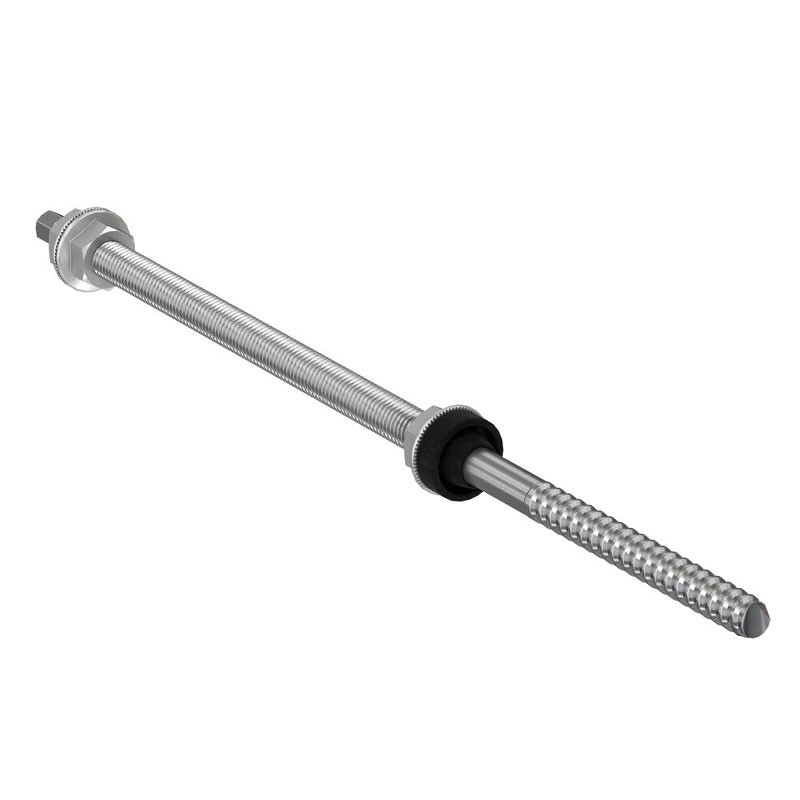

Caratteristiche:
- Certificazioni: TUV - R 60154136
- Diametro: 11mm
- Lunghezza totale 350 mm
- Filettatura superiore metrica: M12 mm
- Lunghezza filettatura legno 100 mm
- Lunghezza filettatura metrica 200 mm
- Lunghezza gambo 35 mm
- Guarnizione in EPDM integrata
- Realizzata in acciaio inox A2
- Peso 0,32 kg
Scheda tecnica
- Tipologia:
- Viti
