Vantaggi:

• Veloce e regolabile: installazione rapida attraverso il foro inferiore e aggiustamento rapido attraverso il foro laterale asolato
• Fissaggio sicuro: le connessioni con il profilo sono provviste di zigrinatura anti-scivolamento.



Adatte per:

• Sistema Copertura in lastre ondulate
• Sistema Strutture speciali



Per il collegamento con:

• Profilo Solar-light
• Profilo Solar-fish
• Profilo Solar-mid



Fissaggio diretto della staffa al supporto in:

• Legno con viti per legno Power-Fast
• Calcestruzzo con ancorante chimico vinilestere FIS V e barra filettata FIS A
• Solaio in latero-cemento con ancorante chimico vinilestere FIS V, barra filettata FIS A e tassello a rete FIS HK
• Realizzazione di incroci tra profili



Applicazioni:

• Travature e profili in acciaio con spessore della lamiera variabile da 2 a 4 mm



Montaggio:

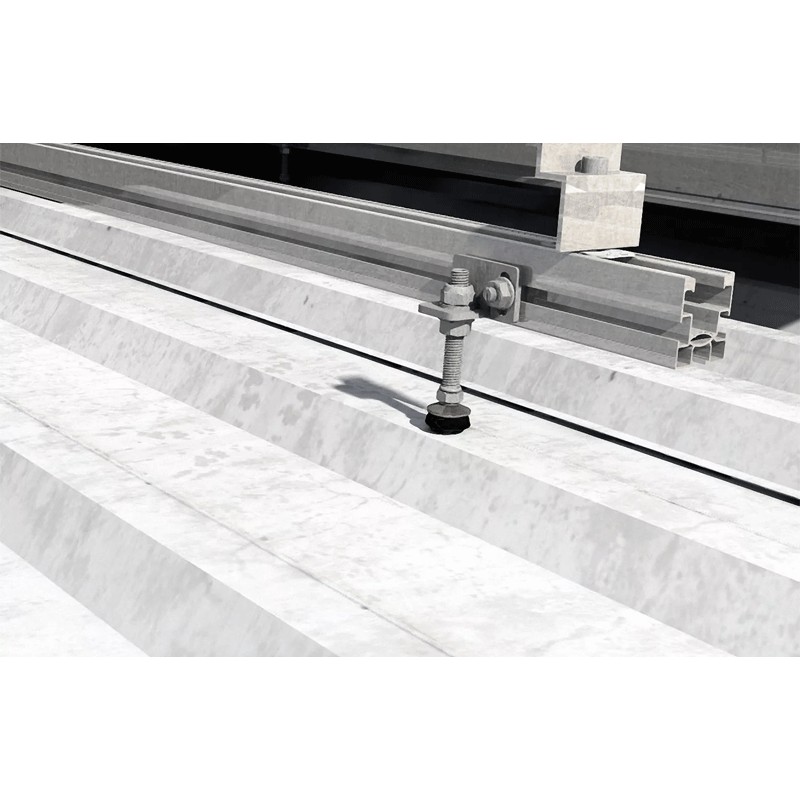

Collegamento con viti doppia filettatura STRS o STSI:

• Inserire la staffa di collegamento MW tra i due dadi della vite doppia filettatura STSR/STSI e serrare gli stessi
• Collegare il profilo Solar alla staffa MW attraverso il foro asolato utilizzando vite SKS M 8 e dado flangiato MU F M 8
• Utilizzare la coppia di dadi della vite doppia filettatura STSR/STSI per regolare la posizione della staffa di collegamento MW



Collegamento a incrocio:

• Collegare la staffa MW al profilo Solar inferiore attraverso il dado testa a martello FCN AL e vite SKS M 8
• Fissare il profilo Solar superiore alla staffa attraverso il foro asolato utilizzando viti SKS M 8 e dado flangiato MU F M 8
