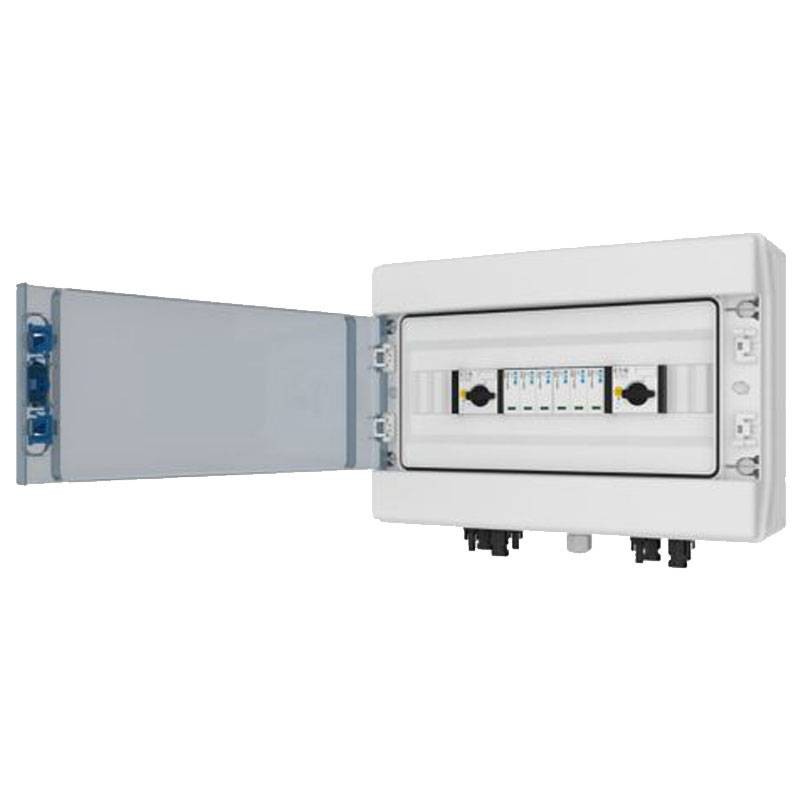

Quadro per fotovoltaico Eaton IKA-SOL20-X22 EP-501986
EAO EP-501986
9010653063889

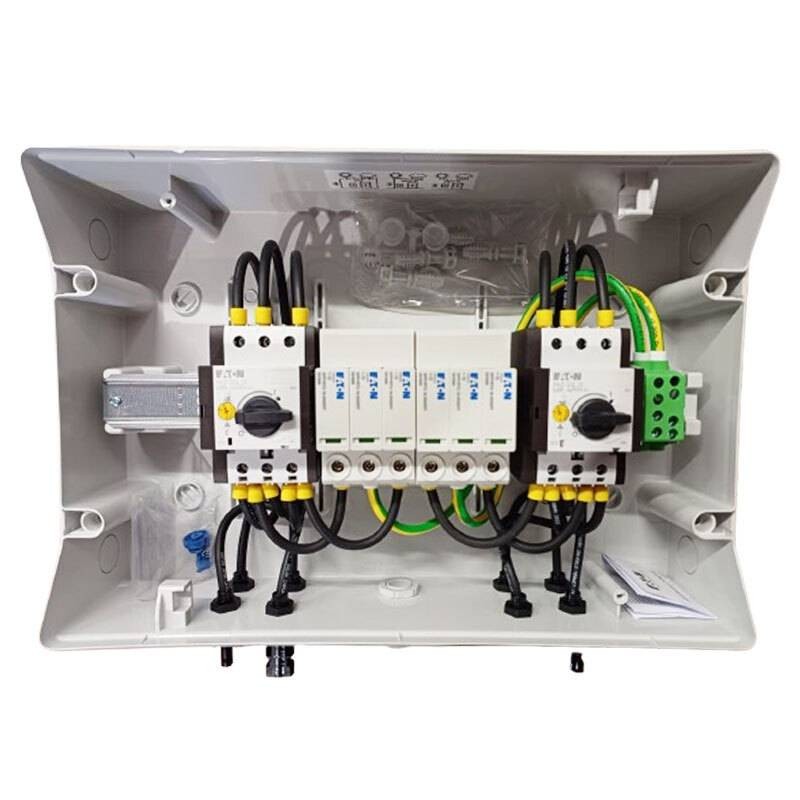

Quadro elettrico di stringa DC per fotovoltaico Eaton IKA-SOL20-X22 composto da:
- 2 Interruttori automatici protezione stringa PKZ-SOL20 2poli 20A codice 120938
- Stringa PV sull'ingresso dell'inverter 2 x IN + 2 x OUT
- 2 Scaricatori di tensione SPPVRT2-10-INSERT Tipo 2 1000V 3 moduli
- Connessione su MC4
- 1 Quadro IKA-1/18 - 18 moduli
480,66 €
Articoli disponibili: 1
Pagabile anche in 3 rate senza interessi da:
160,22€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Vantaggi:
- Sicurezza: IKA-SOL protegge gli inverter e i moduli PV sia dalle sovracorrenti che dalle sovratensioni sul lato DC dell'impianto fotovoltaico
- IKA SOLAR Protegge i moduli fotovoltaici e gli inverter da sovracorrenti e sovratensioni sul lato DC dell'impianto fotovoltaico
- Eaton ha certificato per te secondo IEC/EN 61439-2 Allegato DD (PVA)
- IKA-SOL protegge gli inverter & i moduli PV dai cortocircuiti e dalle sovratensioni
- Quadri di stringa conformi alla norma IEC/EN 61439-2 Allegato DD (PVA)
- La progettazione e il collaudo di quadri stringa (PVA) certificati, per te richiederebbe molto tempo: Eaton li ha preparati e certificati per te
- Una protezione efficace è il primo passo da compiere. Grazie all'impiego degli SPD serie SPPVR, IKA SOL protegge innanzitutto dalle sovratensioni
- La presenza dell'interruttore automatico PKZ-SOL sono poi garantiti sezionamento sicuro e protezione da c.to c.to
Dati tecnici:
- Livello di protezione tensione 3,8kV
- Tensione di ingresso DC - max. 900V
- Tensione nominale di esercizio (Ue) 900V
- Corrente nominale InA del gruppo interruttori di manovra 2x20A
- Corrente nominale Inc di un circuito 20A
- Corrente d'ingresso per stringa - max 20A
- Corrente di uscita - max 20A
- Corrente di scarica In (8/20 µs) 20kA
- Corrente di scarica Itotal (8/20 µs) - max. 40kA
Dati tecnici / meccanici:
- Materiale custodia ABS (materiale isolante)
- Altezza della custodia 286 mm
- Lunghezza/profondità della custodia 145 mm
- Larghezza della custodia 418 mm
- Sezione trasversale del conduttore PE: 16 - 25 mm² - min./max.: 6 mm²
- Temperatura ambiente - min. -5 °C
- Temperatura aria ambiente - max 40 °C
- Temperatura ambiente (media giornaliera) - max 35 °C
- Materiale quadro termoplastico
- Grado di protezione IP65
- Resistenza agli impatti IK10
- Protection class Classe di protezione II (isolamento totale)
- Numero di ingressi 2
- Numero di unità passo modulo per riga 18
- Numero di file 1
- Numero di ingressi stringhe 2
- Colore coperchio/sportello trasparente
- Tipo connessione MC4
- Interruttore del generatore DC DC-21 A
- Interruttore automatico di stringa DC 20A
- Scaricatore di sovratensione DC Tipo 2
- Stringa PV sull'ingresso dell'inverter 2 x IN + 2 x OUT
- Protezione stringhe 2 poli
- Gruppo interruttori di manovra PVA
Questi prodotti sono conformi alla norma IEC/EN 61439-2 Allegato DD (PVA):
- I quadri Stringa IKA SOLAR hanno superato i rigorosi test previsti dalla norma IEC/EN 61439-2 Allegato DD (PVA), tra cui prove di ciclo termico, di temperatura e di esposizione alle radiazioni solare. IKA SOLAR sono quindi ready-to-connect
Interruttore automatico protezione stringa PKZ-SOL20:
- L'interruttore automatico in CC di stringa PKZ-SOL Moeller series di Eaton offre protezione contro le correnti di cortocircuito. Per assicurare la massima protezione, ciascun dispositivo PKZ-SOL è installato all' interno di una scatola di derivazione specifica per ogni cliente. Un contatto ausiliario fornisce informazioni sullo stato di commutazione, mentre nella documentazione sono contenuti diagrammi che illustrano l'esatta relazione tra la corrente d'intervento del dispositivo di protezione e la corrente di cortocircuito dei moduli FV.
