Vantaggi:

• Sicurezza: IKA-SOL protegge gli inverter e i moduli PV sia dalle sovracorrenti che dalle sovratensioni sul lato DC dell'impianto fotovoltaico
• IKA SOLAR Protegge i moduli fotovoltaici e gli inverter da sovracorrenti e sovratensioni sul lato DC dell'impianto fotovoltaico
• Eaton ha certificato per te secondo IEC/EN 61439-2 Allegato DD (PVA)
• IKA-SOL protegge gli inverter & i moduli PV dai cortocircuiti e dalle sovratensioni
• Quadri di stringa conformi alla norma IEC/EN 61439-2 Allegato DD (PVA)
• La progettazione e il collaudo di quadri stringa (PVA) certificati, per te richiederebbe molto tempo: Eaton li ha preparati e certificati per te
• Una protezione efficace è il primo passo da compiere. Grazie all'impiego degli SPD serie SPPVR, IKA SOL protegge innanzitutto dalle sovratensioni
• La presenza dell'interruttore automatico PKZ-SOL sono poi garantiti sezionamento sicuro e protezione da c.to c.to



Dati elettrici:

• Livello di protezione tensione 3,8 chilovolt
• Tensione di ingresso DC max 900V
• Tensione nominale di esercizio (UE) 900V
• Corrente nominale INA del gruppo interruttori di manovra 1x19,5A
• Corrente nominale INC di un circuito 19,5A
• Corrente d'ingresso per stringa max 19,5A
• Corrente di scarica IN (8/20 MS) 20kA
• Corrente totale (8/20 MS) Max 40 kA



Dati meccanici:

• Materiale custodia ABS (materiale isolante)
• Colore Grigio
• Altezza della custodia 231 mm
• Lunghezza / Profondità della custodia 115 mm
• Larghezza della custodia 238 mm
• Metodo di montaggio a vista
• Sezione trasversale del conduttore PE: 16 - 25 mm² - min./max.: 6 mm²
• Materiale centralino Termoplastico
• Grado di protezione IP65
• Resistente agli impatti IK10
• Temperatura operativa minima -5 gradi
• Temperatura operativa max 40 gradi
• Numero di ingressi 1
• Numero di unità moduli per riga 8
• Numero di file 1
• Numero di ingressi stringhe 1
• Portello centralino trasparente
• Tipo di connessione MC4
• Interruttore del generatore DC-21A
• Interruttore automatico di stringa DC 20A
• Stringa PV sull'ingresso dell'inverter 1 ingresso + 1 uscita
• Protezioni stringhe 2 poli
• Gruppo interruttori di manovra PVA



Caratteristiche:

• Dotato di collegamento a terra / Sezionatore
• Senza funzione di monitoraggio



Questi prodotti sono conformi alla norma IEC/EN 61439-2 Allegato DD (PVA):

• I quadri Stringa IKA SOLAR hanno superato i rigorosi test previsti dalla norma IEC/EN 61439-2 Allegato DD (PVA), tra cui prove di ciclo termico, di temperatura e di esposizione alle radiazioni solare. IKA SOLAR sono quindi ready-to-connect.

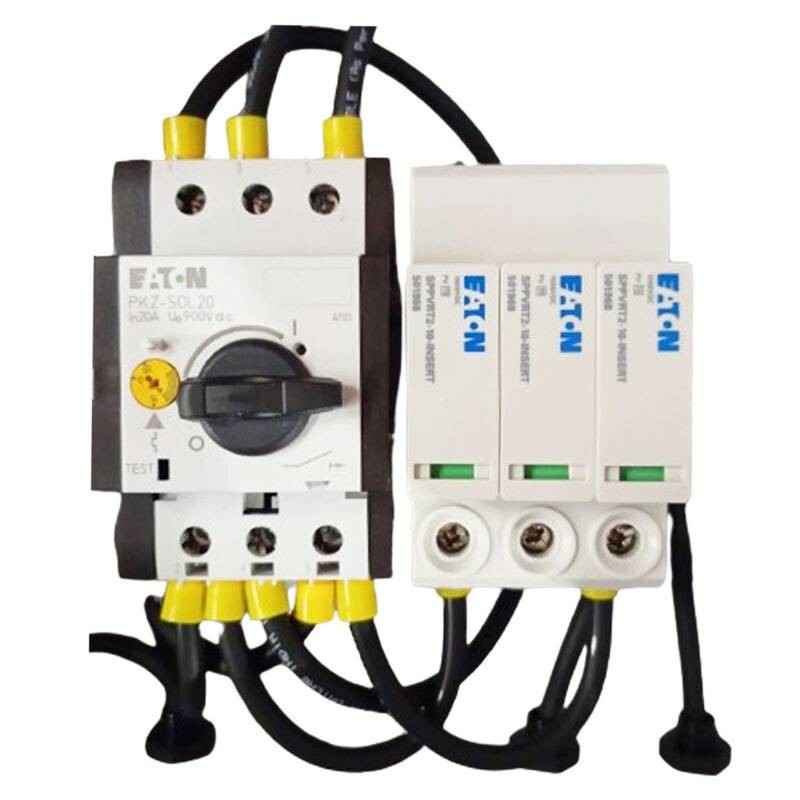

Interruttore automatico protezione stringa PKZ-SOL20:

• L'interruttore automatico in CC di stringa PKZ-SOL Moeller series di Eaton offre protezione contro le correnti di cortocircuito. Per assicurare la massima protezione, ciascun dispositivo PKZ-SOL è installato all'interno di una scatola di derivazione specifica per ogni cliente. Un contatto ausiliario fornisce informazioni sullo stato di commutazione, mentre nella documentazione sono contenuti diagrammi che illustrano l'esatta relazione tra la corrente d'intervento del dispositivo di protezione e la corrente di cortocircuito dei moduli FV
