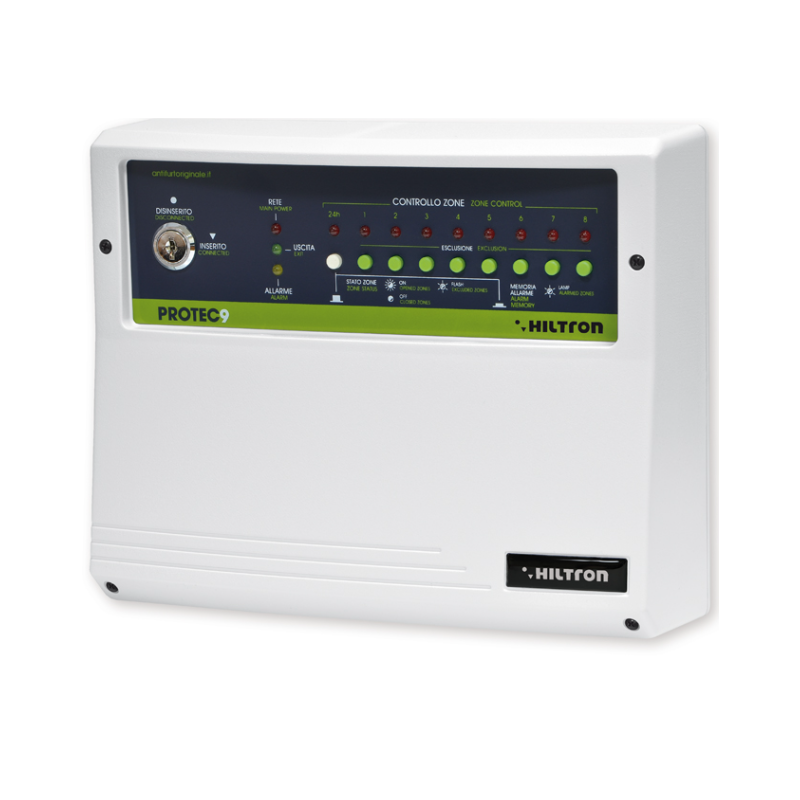

CARATTERISTICHE (art. PROTEC9):

• Zone di protezione immediate 7
• Zone di protezione ritardate 1
• Zone di protezione antisabotaggio "24h"  1
• Tensione nominale di alimentazione 230V~ ±5% 50Hz
• Tensione nominale in uscita servizi 13Vcc ±10%
• Assorbimento normale 40mA
• Assorbimento massimo  140mA
• Assorbimento massimo della sola centrale  35mA
• Corrente massima erogabile dall’alimentatore 1A (AL5)
• Corrente massima erogabile in uscita sirene 3A (con batteria collegata)
• Corrente massima erogabile in uscita servizi  650mA
• Batteria in tampone 12V 7Ah
• Fusibile sul primario del trasformatore 250mA - F
• Fusibile sul secondario del trasformatore 2A - F
• Fusibile uscita sirene 3A - F
• Classe ambientale 2
• Grado di sicurezza 1
• Grado protezione del contenitore IP30
• Contenitore esterno ABS
• Conforme alla norma CEI EN 50131-1
• Dimensioni (L280mm) x (A 230mm) x  (P96mm)

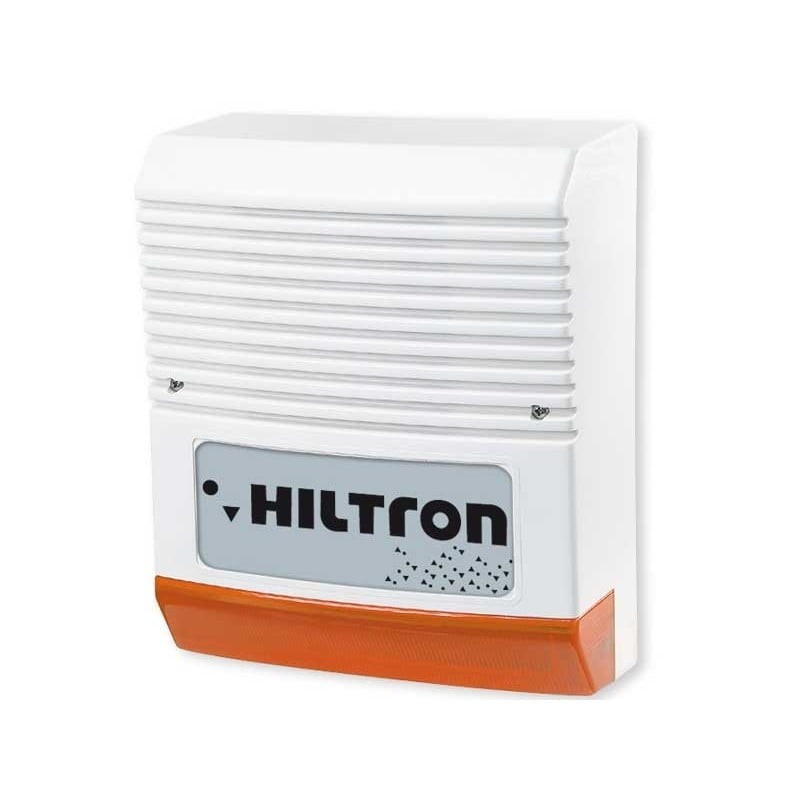

CARATTERISTICHE SIRENA ELETTRONICA (art. SA310):

• Tensione nominale di alimentazione 12V
• Frequenza 1237 Hz
• Assorbimento 10mA
• Assorbimento massimo 1,9A
• Livello di pressione 100dB(A) @ 3mt
• Autoalimentata
• Idoneo per esterno
• Peso 1.9 kg
• Test di funzionamento: al collegamento della batteria
• Tamper di protezione: antiapertura ed antistrappo
• Fusibile di protezione: alimentazione e lampadina
• Contenitore interno: Lamiera d’acciaio verniciato in polvere epossidica
• Contenitore ABS
• Viti acciaio INOX
• Colore bianco
• Vano per batteria B12V2A
• Temperatura di funzionamento  -25°C ÷ +55°C
• Grado di protezione IP34

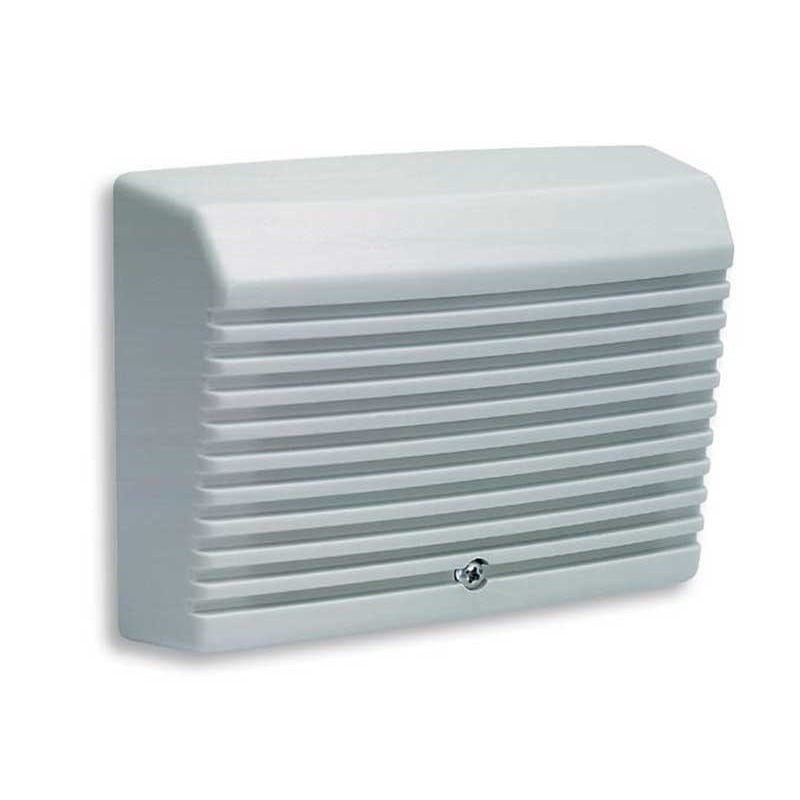

CARATTERISTICHE SIRENA PIEZOELETTRICA (art. SP31):

• Tensione nominale di alimentazione 12V
• Assorbimento massimo 140 mA
• Livello di pressione 99dB(A) @ 3mt
• Frequenza 3585 Hz
• Protezione contro l'inversione di polarità
• Tamper di protezione: anti apertura ed antistrappo
• Contenitore ABS
• Temperatura di funzionamento: -5°C/ +40°C
• Dimensioni: 14 × 7 × 18 cm
• Dimensioni: L 135 mm x A 95mm x P 43mm
• Peso 0.260 kg

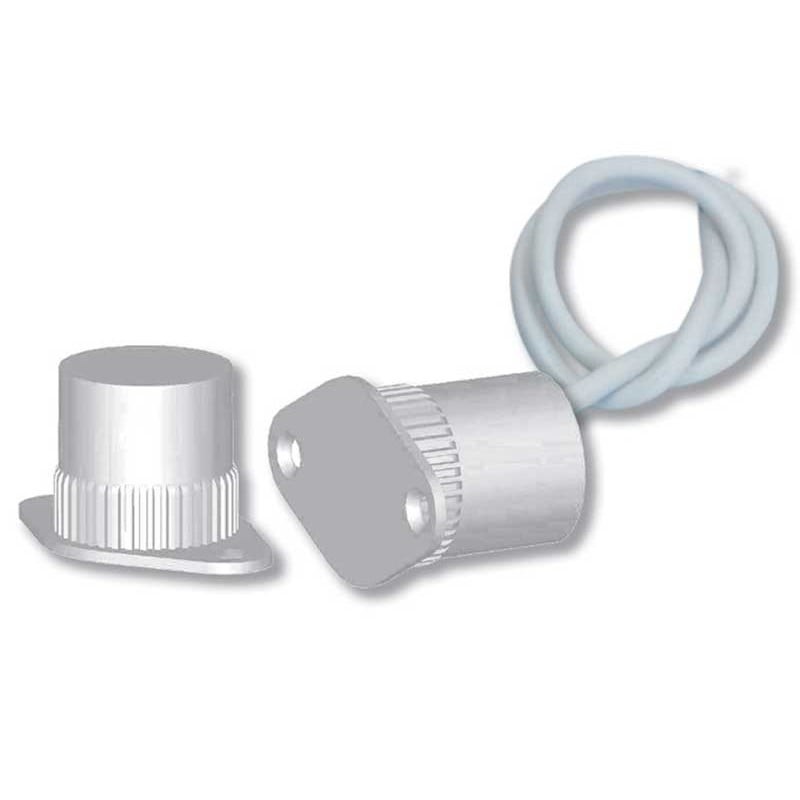

CARATTERISTICHE CONTATTO CILINDRICO AD INCASSO (art. C56):

• Terminali di uscita 2 fili
• Voltaggio max 30V
• Corrente max 500 mA
• Tipo di contatto ad incasso
• Installazione ad incasso su porte corazzate
• Peso 0.025 kg
• Distanza di funzionamento 12 mm
• Uscita allarme NC
• Lunghezza del cavo 25 cm
• Colore bianco
• Contenitore Nylon
• Grado di sicurezza 1
• Classe ambientale 2
• Dimensioni: L 36mm x A 22mm x P 19mm

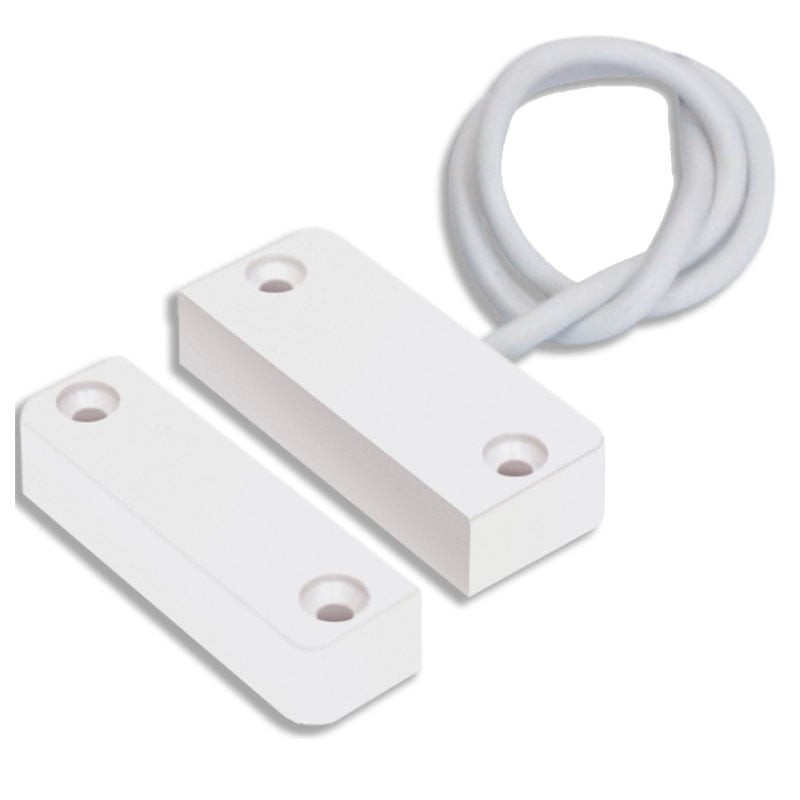

CARATTERISTICHE CONTATTO MAGNETICO (art. C58):

• Peso: 0.021 kg
• Colore bianco
• Grado di sicurezza 1
• Classe ambientale 2
• Installazione su porte e finestre
• Terminali di uscita 2 fili
• Voltaggio max 30V
• Corrente max 500 mA
• Lunghezza del cavo 25cm
• Distanza di funzionamento 18mm
• Uscita allarme NC
• Contenitore Nylon
• Dimensioni: (L16mm) x (A9mm) x Dimensioni (P40mm)
• Tipo di contatto esterno

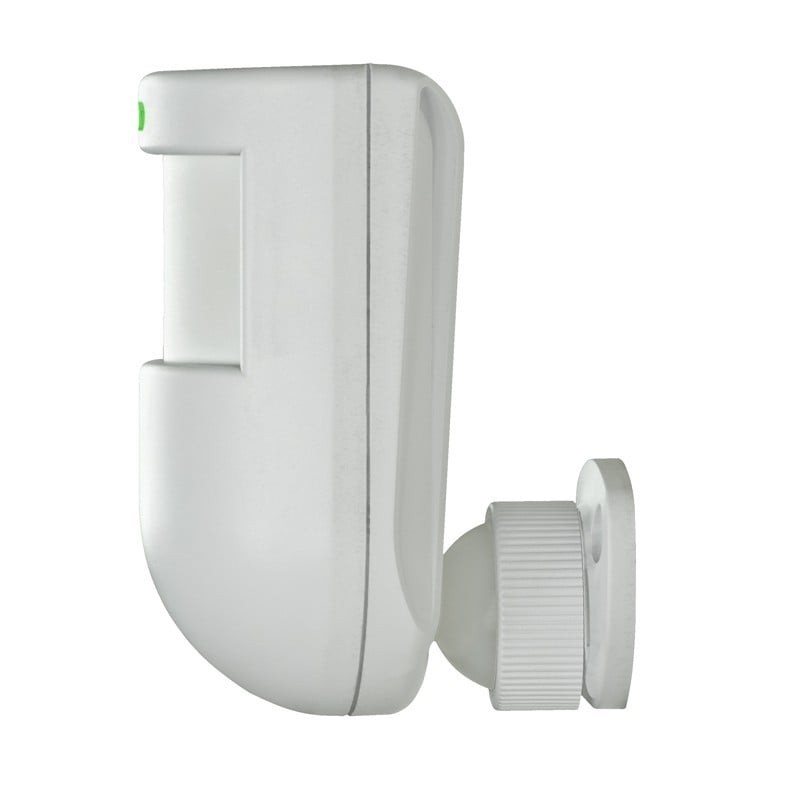

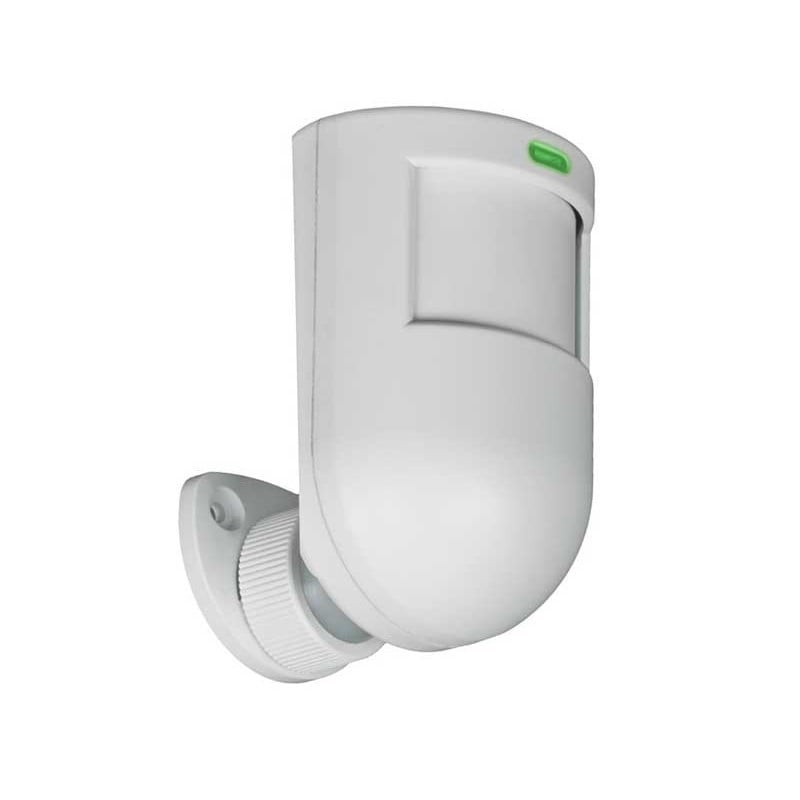

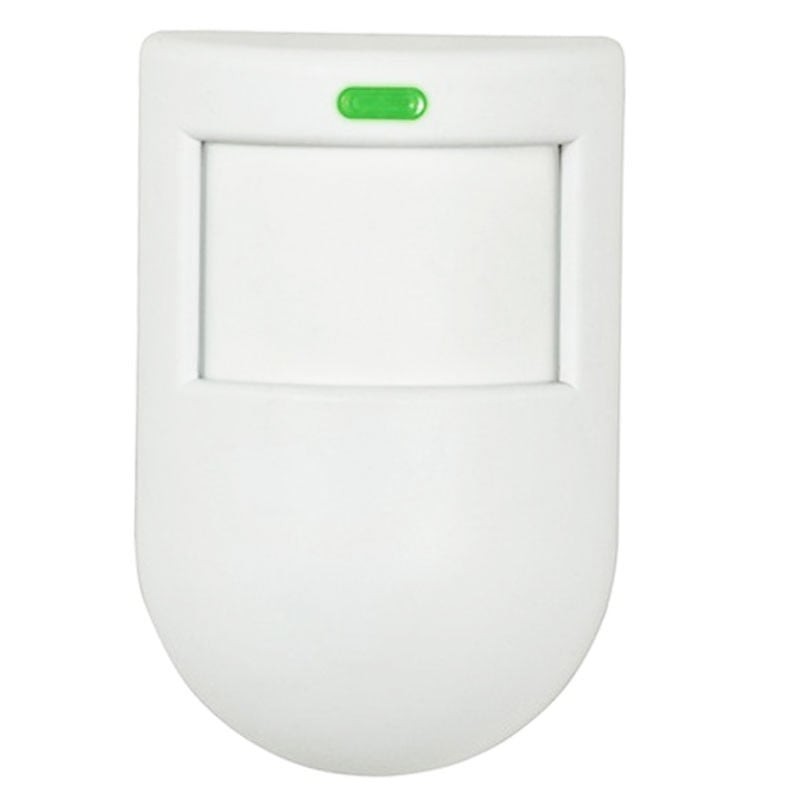

CARATTERISTICHE RILEVATORE A DOPPIA TECNOLOGIA (art. DG12)

• Sensore digitale a doppio elemento (Digipyro™)
• Sensore microonda 10,525Gh
• Completo di snodo anti-disorientamento
• Sensibilità regolabile tramite trimmer
• Tamper di protezione antiapertura
• Funzione antimanomissione
• Funzione antimascheramento
• Elevata immunità a RF (oltre 30Vm)
• Tensione nominale di alimentazione 12V
• Assorbimento massimo 18mA
• Copertura: 12 metri
• Fasci della lente 23 (su 3 livelli orizzontali)
• Angolo di copertura frontale (PIR) H: 120°; V: 60°
• Angolo di copertura frontale microonda H: 80°; V: 32°
• LED di segnalazione
• Uscita relè a stato solido NC 100mA, 50Vcc max
• Tempo stabilizzazione iniziale 30”
• Grado di sicurezza: 1
• Classe ambientale: 2
• Dimensioni (LxAxP) 59x99x60mm
• Conforme norme CEI EN 50131-1



FUNZIONAMENTO: Il DG12 funziona in “doppia tecnologia”, ciò significa che solo se entrambe le tecnologie (Infrarosso e Microonda) rivelano una intrusione vera e propria viene dato l’allarme. Ciò permette di evitare i falsi allarmi dovuti all’attivazione del solo sensore ad infrarossi (a volte causato ad es. dai raggi del sole) o del solo sensore a microonde (a volte causato ad es. da oggetti in movimento).

ANTIMASCHERAMENTO: Il DG12 in caso di prolungato allarme di una delle due tecnologie, ed in mancanza di rilevazione dell’altra, attiva uno stato di allarme continuo, segnalato dal  LED rosso lampeggiante  ed il contatto di zona aperto, stato che permane finché entrambe le tecnologie non riprendo a funzionare correttamente. In questo modo, se si maschera ad esempio, il sensore infrarosso isolandolo   termicamente, ma si continua ad allarmare ripetutamente il sensore a microonda, il rivelatore si pone in uno stato di allarme continuo che fa scattare l’allarme della centrale antifurto.

ANTIMANOMISSIONE: Se il DG12 rivela una presenza molto prossima al rivelatore (circa 40cm) si pone in uno stato di allarme continuo, segnalato dal lampeggio del LED rosso e l’apertura del contatto di zona. Anche in questo caso, se dopo alcuni secondi, entrambe le tecnologie riprendono a rilevare presenze a distanza maggiore, e quindi risultano normalmente operanti, il rilevatore riprende il suo normale funzionamento.

INSTALLAZIONE:

• Rimuovere il circuito elettronico dal contenitore, facendo leva lateralmente con un attrezzo ed agganciare lo snodo alla base del contenitore dopo averlo fatto passare attraverso l’anello di fissaggio.
• Utilizzare la prolunga per lo snodo in caso di montaggio a soffitto.
• Coprire il foro non utilizzato sulla base del con il tappetto in dotazione.
• Fissare la base dello snodo su una superficie liscia e piana e non soggetta a vibrazioni, coprendo il foro per il passaggio dei cavi elettrici per il collegamento alla centrale, utilizzando i tasselli in dotazione.
• Passare i cavi elettrici attraverso il foro dello snodo ed agganciare l’anello di fissaggio alla base.
• Una volta installato ed orientato nella posizione desiderata, sarà possibile bloccare il rilevatore ruotando a fondo l’anello di bloccaggio.
• Riposizionare il circuito sulla base del contenitore e provvedere ai collegamenti elettrici.
• E’ possibile montare il rilevatore ad angolo (in questo caso non utilizzare lo snodo, ma praticare due fori sul contenitore per il fissaggio sui lati.
• Non orientare il rivelatore verso oggetti che potrebbero produrre rapidi sbalzi di temperatura come termosifoni, radiatori elettrici, condizionatori d'aria, fiamme libere, etc.
• Evitare anche l'installazione in prossimità di essi.
• Non oscurare parzialmente o completamente il campo di visione del rivelatore.

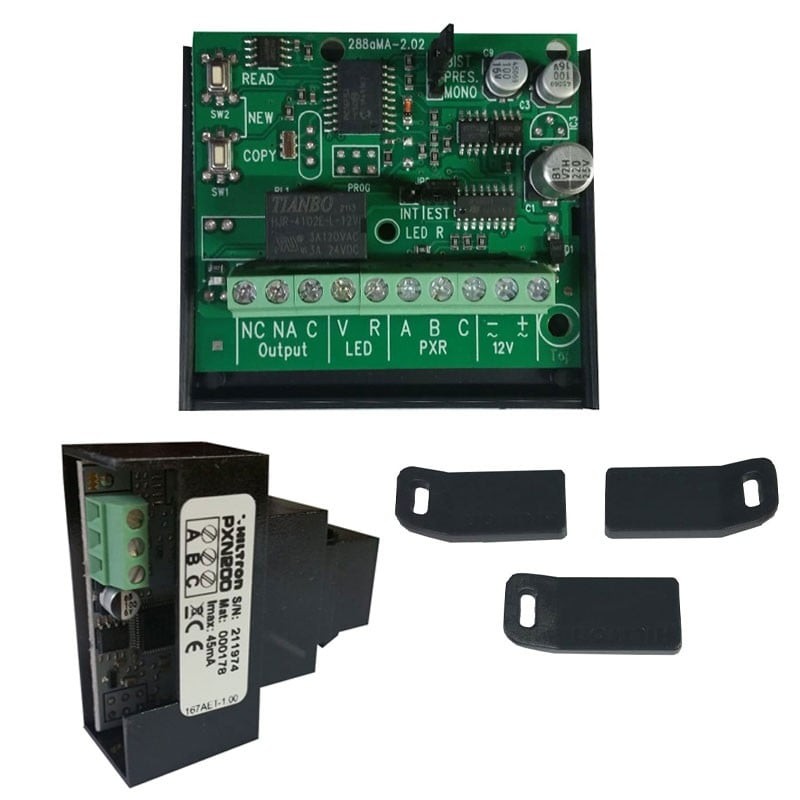

CARATTERISTICHE KIT HILTRON (art. PXKEY103) COMPOSTO DA:

• 1 pezzo scheda PX100 per chiavi di prossimità
• 1 pezzo modulo ricevitore PXN200
• 3 chiavi Key di prossimità
