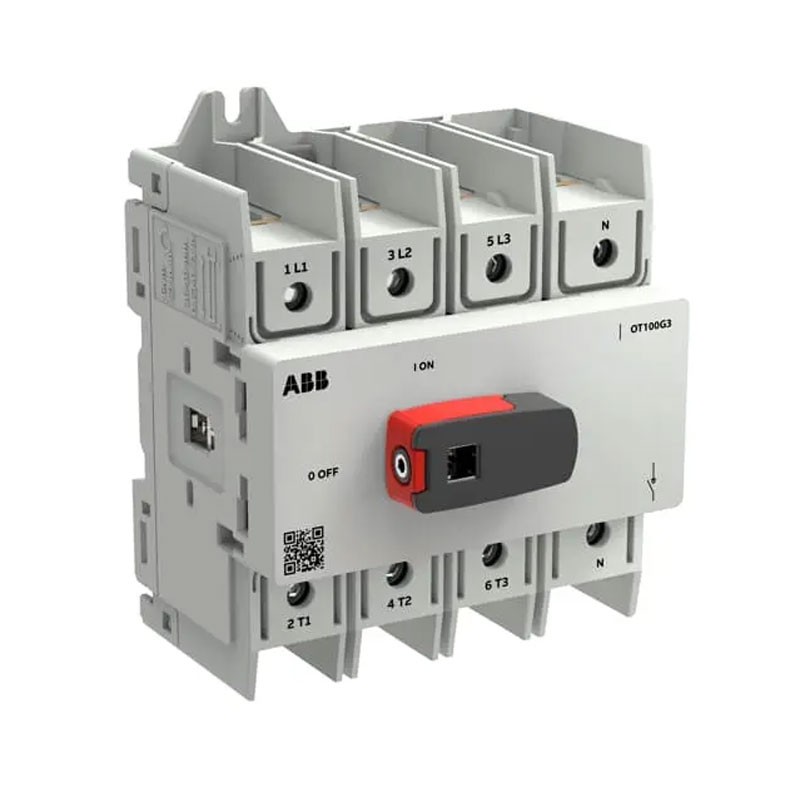

Sezionatore Abb OT100G3-4BSN2 100A 4P IP20
ABB OT100G3-4BSN2
6417019925462
Interruttore-sezionatore ABB OT100G3-4BSN2 da 100A a 4 poli, serie OT Plus, con azionamento frontale, montaggio su guida DIN e maniglia lucchettabile. Ideale per quadri elettrici industriali e terziari.
-
Corrente nominale: 100 A
-
Numero di poli: 4
-
Tensione massima di funzionamento UL/CSA: 600 V
-
Grado di protezione: IP20
-
Azionamento: frontale
-
Montaggio: su base / guida DIN
-
Morsetti: a vite integrati
-
Maniglia a manopola lucchettabile
-
Serie: ABB OT Plus
54,17 €
Articoli disponibili: 1
Pagabile anche in 3 rate senza interessi da:
18,06€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Sezionatore Abb OT100G3-4BSN2 affidabile per quadri elettrici
Il sezionatore ABB OT100G3-4BSN2 fa parte della serie OT Plus, progettata per garantire massima sicurezza, affidabilità e facilità di installazione nei quadri elettrici di distribuzione industriali e terziari.
La funzione di sezionamento consente l’interruzione sicura dell’alimentazione elettrica per operazioni di manutenzione o emergenza.
Configurazione a 4 poli per applicazioni trifase
La configurazione 4 poli rende il dispositivo ideale per impianti trifase con neutro, assicurando il sezionamento completo di tutte le linee attive.
La corrente nominale di 100 A lo rende adatto a quadri di potenza medio-alta.
Installazione semplice e versatile
Il sezionatore è:
- Montabile su guida DIN
- Compatibile con quadri con foro DIN da 45 mm
- Dotato di morsetti a vite integrati per un collegamento rapido e sicuro
La struttura compatta facilita l’integrazione anche in quadri con spazio ridotto.
Maniglia frontale lucchettabile per massima sicurezza
La maniglia a manopola a montaggio diretto è progettata per l’azionamento frontale ed è lucchettabile, consentendo il blocco in posizione OFF durante interventi di manutenzione, aumentando il livello di sicurezza dell’impianto.
È inoltre predisposto per l’utilizzo di albero di comando, utile per il funzionamento interno ai quadri.
| DIMENSIONI E PESO | |
|---|---|
| Larghezza prodotto | 95,5 mm |
| Altezza prodotto | 123 mm |
| Profondità prodotto | 74,6 mm |
| Peso netto prodotto | 0,521 kg |
| COLLEGAMENTI E SEZIONI CAVI | |
| Sezioni cavi – circuito principale | Flessibile con ghiera 1/2x Cu 2,5…4 mm² Solido 1/2x Cu 2,5…6 mm² Flessibile 1x Cu 2,5…70 mm² Flessibile 2x Cu 2,5…25 mm² Trefoli 2x Cu 2,5…25 mm² |
| CARATTERISTICHE ELETTRICHE | |
| Corrente termica convenzionale in aria libera (Ith) | 100 A |
| Corrente termica convenzionale (Ithe) | 100 A |
| Tensione nominale di isolamento (Ui) | 800 V (IEC 60947-1) |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di funzionamento | Circuito principale 800 V |
| Perdita di potenza | 3,7 W per polo (condizioni nominali) |
| CORRENTI NOMINALI DI FUNZIONAMENTO | |
| AC-21A (Ie) | 100 A (415 V) 100 A (690 V) 80 A (800 V AC) |
| AC-22A (Ie) | 100 A (415 V) 100 A (690 V) 45 A (800 V) |
| AC-23A (Ie) | 100 A (415 V) 63 A (690 V) |
| Potenza nominale AC-23A (Pe) | 55 kW (415 V) 55 kW (690 V) |
| CORTOCIRCUITO | |
| Corrente di cortocircuito condizionale (Inc) | 50 kA (fusibile 125 A, 415 V) 50 kA (fusibile 80 A, 690 V) |
| Potere di chiusura su cortocircuito (Icm) | 4,8 kA (690 V) |
| Corrente ammissibile di breve durata (Icw) | 2,5 kA per 1 s 3,3 kA per 0,2 s |
| CARATTERISTICHE COSTRUTTIVE | |
| Numero di poli | 4P |
| Quarto polo | Commutato – late-break / early-make |
| Posizione quarto polo | Lato destro |
| Modalità operativa | Fronte |
| Tipo di montaggio | Base / guida DIN |
| Posizione terminali linee | Dall’alto o dal basso |
| Tipo di morsetto | Terminali a vite |
| MANIGLIA E COMANDO | |
| Tipo maniglia | Maniglia a pomello |
| Colore maniglia | Nero |
| Lunghezza maniglia | 37 mm |
| Maniglia esterna e albero | Non inclusi |
| Comando | Meccanismo sulla parte superiore |
| PROTEZIONE E AFFIDABILITÀ | |
| Grado di protezione | IP20 (frontale) |
| Grado di inquinamento | 3 |
| Durata meccanica | 100.000 operazioni |
| Contatti ausiliari max | 4 NO + 4 NC |
| INSTALLAZIONE | |
| Cacciavite raccomandato | Hexagon 4 |
| Coppia di serraggio | 6 N·m (IEC 60947-1) |
| Coppia di serraggio UL/CSA | 53 lbf·in |
| Lunghezza spelatura cavo | 16–18 mm / 0.63–0.71 in |
| CERTIFICAZIONI E STANDARD | |
| Norme di riferimento | IEC 60947-3 UL 98 CSA C22.2 n.4 |
| CLASSIFICAZIONE UL / CSA | |
| Massima tensione UL/CSA | 600 V |
| Amperaggio UL/CSA | 100 A |
| Potenza motori UL/CSA | 5 Hp (110–120 V AC, 1~) 15 Hp (240 V AC, 1~) 25 Hp (440–480 V AC, 1~) 30 Hp (550–600 V AC, 1~) 10 Hp (110–120 V AC, 3~) 30 Hp (240 V AC, 3~) 50 Hp (440–480 V AC, 3~) 60 Hp (550–600 V AC, 3~) |
