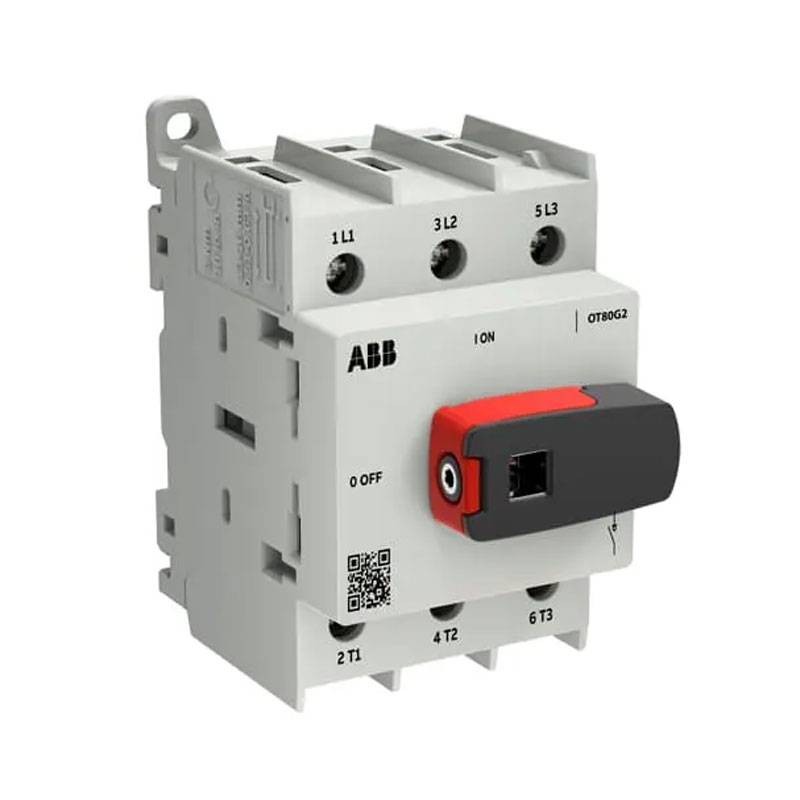

Sezionatore Abb OT80G2-3BS 80A 3 poli OT80G2-3BS
ABB OT80G2-3BS
6417019925844
Il sezionatore ABB OT80G2-3BS 80A 3 poli (OT Plus, frame G2) è ideale per quadri BT: azionamento frontale, montaggio su base o guida DIN e maniglia a pomello lucchettabile per un sezionamento sicuro e pratico.
-
3 poli 80A (Frame G2) per sezionamento affidabile in distribuzione BT
-
Montaggio piastra di fondo / guida DIN, adatto a quadri con foro DIN 45 mm
-
Comando frontale con maniglia a pomello lucchettabile (nera)
-
Terminali a vite integrati, cablaggio fino a 35 mm² (1x Cu)
-
Prestazioni elevate: Ui 800 V, Uimp 8 kV, Inc 50 kA (con fusibile 80A, 690 V)
-
Durata meccanica fino a 100.000 operazioni.
29,72 €
Articoli disponibili: 8
: 2
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Sezionatore ABB OT80G2-3BS: isolamento sicuro per quadri e linee trifase
L'ABB OT80G2-3BS è un interruttore-sezionatore tripolare della serie OT Plus, progettato per offrire una manovra semplice e un sezionamento sicuro su linee trifase. È la soluzione ideale quando devi garantire l'isolamento elettrico di un circuito durante manutenzioni, interventi su macchine o procedure di sicurezza in quadro. L'azionamento frontale rende la manovra immediata e ben visibile, mentre la protezione frontale IP20 contribuisce a una gestione più sicura nel vano quadro.
Grazie alla taglia 80 A, è perfetto per linee di distribuzione, sotto quadri, sezionamento di utenze e alimentazioni macchina dove è necessario un comando robusto e affidabile.
Installazione rapida: guida DIN o piastra di fondo e foro DIN 45 mm
Questo modello è pensato per la quadristica: puoi installarlo su piastra di fondo o direttamente su guida DIN, mantenendo un layout ordinato e compatto. È adatto a quadri con foro DIN da 45 mm, utile per configurazioni con comando su porta o passaggi dedicati. I morsetti a vite integrati velocizzano il collegamento e rendono la posa più stabile nel tempo, riducendo allentamenti dovuti a vibrazioni o cicli termici.
Nota pratica: maniglia esterna e albero non sono inclusi; sono disponibili come accessori se serve un comando esterno o su porta quadro.
Cablaggio flessibile: ampia compatibilità con sezioni cavo
Il sezionatore supporta diverse tipologie di conduttori e sezioni, rendendolo versatile in retrofit e nuove installazioni. Per il circuito principale sono ammessi, ad esempio:
-
1× Cu flessibile o trefolo 1,535 mm²
-
2× Cu flessibile o trefoli 1,516 mm²
-
Conduttori solidi e flessibili con ghiera nelle sezioni indicate (fino a 6 mm² per solidi 1/2x)
Questa flessibilità facilita l'integrazione sia in quadri compatti sia in quadri di distribuzione con cavi di sezione più importante.
Prestazioni elettriche: fino a 800 V e alta tenuta al cortocircuito
Con Ui 800 V e Uimp 8 kV, lOT80G2-3BS è adatto a impianti in bassa tensione con buoni margini di isolamento. La corrente di cortocircuito condizionale Inc 50 kA (con fusibile da 80 A, 690 V) lo rende idoneo a installazioni dove la prospettiva di guasto può essere elevata. In categoria d'impiego AC-23A gestisce fino a 80 A a 415 V e 40 A a 690 V, con potenze fino a 45 kW (415 V) e 37 kW (690 V), ideale anche per sezionamento in manovra di carichi più impegnativi.
| DATI TECNICI GENERALI | |
|---|---|
| Numero di poli | 3P |
| Tipo di montaggio | Montaggio su base / guida DIN |
| Modalità operativa | Fronte |
| Grado di protezione (frontale) | IP20 |
| Grado di inquinamento | 3 |
| SEZIONI DEI CAVI – CIRCUITO PRINCIPALE | |
| Conduttori flessibili con ghiera | 1/2x Cu 1,5…4 mm² |
| Conduttori solidi | 1/2x Cu 1,5…6 mm² |
| Conduttori flessibili | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| Conduttori a trefolo | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| CARATTERISTICHE ELETTRICHE | |
| Corrente termica convenzionale in aria libera (Ith) | 80 A |
| Corrente termica convenzionale (Ithe) | 80 A |
| Tensione nominale di isolamento (Ui) | 800 V (IEC 60947-1) |
| Tensione nominale di funzionamento | Circuito principale: 800 V |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| CORRENTI NOMINALI DI FUNZIONAMENTO | |
| AC-21A (Ie) | 80 A @ 415 V 80 A @ 690 V |
| AC-22A (Ie) | 80 A @ 415 V 80 A @ 690 V |
| AC-23A (Ie) | 80 A @ 415 V 40 A @ 690 V |
| Potenza nominale AC-23A (Pe) | 45 kW @ 415 V 37 kW @ 690 V |
| CORTOCIRCUITO E TENUTA | |
| Corrente di cortocircuito condizionale (Inc) | 50 kA (fusibile 80 A, 690 V) |
| Potere di chiusura su cortocircuito (Icm) | 3,5 kA @ 690 V |
| Corrente di breve durata (Icw) | 1,5 kA per 1 s 2,5 kA per 0,2 s |
| PERDITE E DISSIPAZIONE | |
| Perdita di potenza per polo | 3,4 W (condizioni operative nominali) |
| COMANDO E MANIGLIA | |
| Tipo di maniglia | Maniglia a pomello |
| Colore maniglia | Nero |
| Lunghezza maniglia | 37 mm |
| Tipo di blocco | Lucchetto |
| Maniglia esterna e albero | Non inclusi |
| CONTATTI AUSILIARI | |
| Numero massimo contatti montabili | 4 NO + 4 NC |
| DURATA E AFFIDABILITÀ | |
| Durata meccanica | 100.000 operazioni |
| COLLEGAMENTI | |
| Tipo di morsetto | Terminali a vite |
| Cacciavite raccomandato | Pozidriv 2 |
| Coppia di serraggio | 2 N·m (IEC 60947-1) |
| Lunghezza di spelatura cavo | 13–16 mm (0,51–0,63 in) |
| DATI UL / CSA | |
| Tensione massima di funzionamento | 600 V |
| Amperaggio UL / CSA | 80 A |
| Classificazione UL / CSA | Monofase: • 110–120 V: 2 Hp • 240 V: 10 Hp • 440–480 V: 20 Hp • 550–600 V: 20 Hp Trifase: • 110–120 V: 5 Hp • 240 V: 20 Hp • 440–480 V: 40 Hp • 550–600 V: 40 Hp |
| Dimensioni del filo UL / CSA | 1x 16–2 AWG 2x 16–8 AWG |
| Coppia di serraggio UL / CSA | 18 lbf·in |
| NORME DI RIFERIMENTO | |
| Normative | IEC 60947-3 UL 60947-4-1 CSA C22.2 n.14 |
| DIMENSIONI E PESO | |
| Larghezza | 52,5 mm |
| Altezza | 91,5 mm |
| Profondità | 73 mm |
| Peso netto | 0,251 kg |
Non ci sono recensioni
Scheda tecnica
- Tensione: 800VAC
- Poli: 3P
- Grado di protezione: IP20
- Ampere: 80A
- Protezioni Circuiti: Sezionatori
