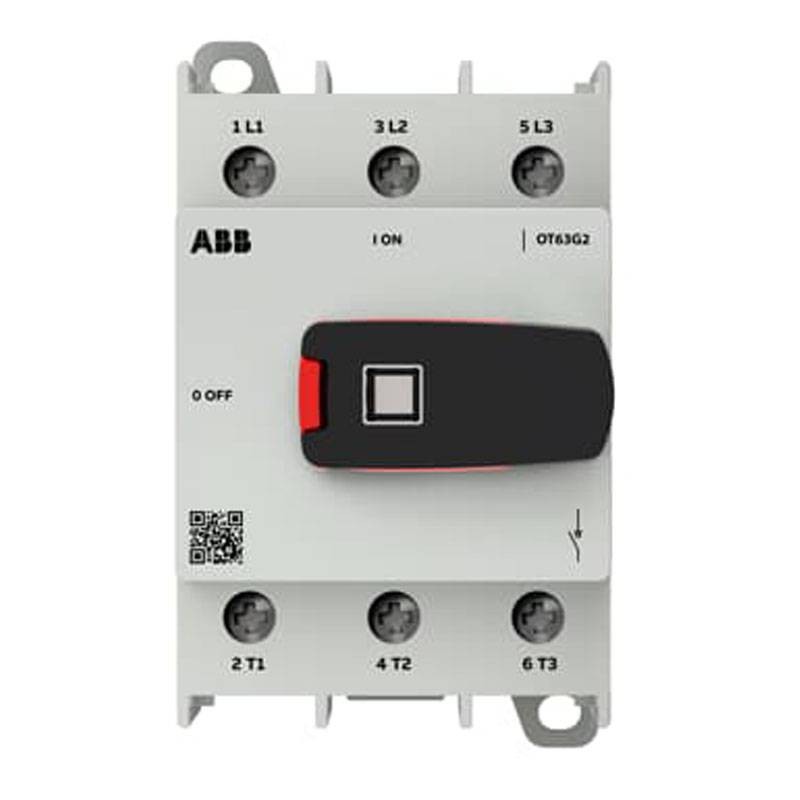

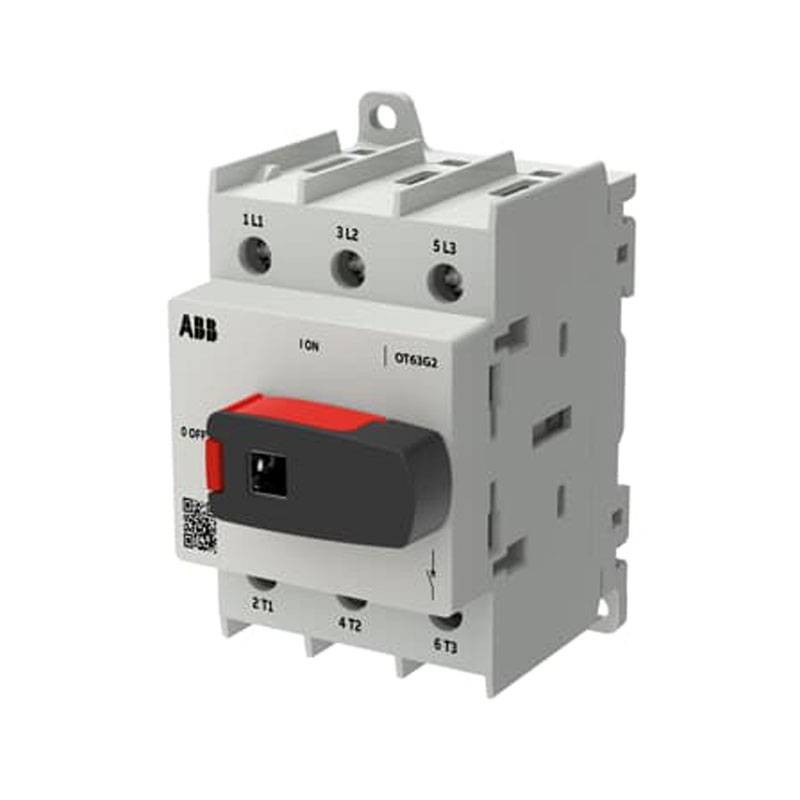

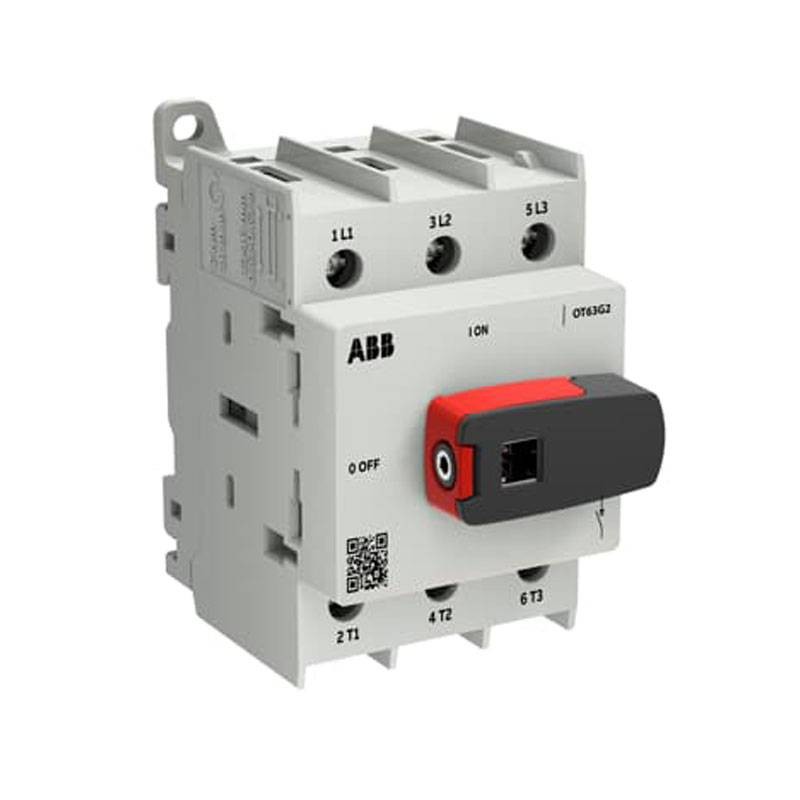

Sezionatore Abb OT63G2-3BS 63A 3 poli OT63G2-3BS
ABB OT63G2-3BS
6417019925837
Il sezionatore ABB OT63G2-3BS 63A 3 poli (serie OT Plus) offre sezionamento sicuro e manovra frontale in quadri BT: montaggio DIN/base, morsetti a vite e maniglia a pomello lucchettabile per manutenzioni rapide e protette.
-
3 poli 63A per linee trifase in bassa tensione
-
Montaggio su base / guida DIN con comando frontale
-
Maniglia a pomello nera lucchettabile (maniglia esterna e albero non inclusi)
-
Terminali a vite con ampia capacità di cablaggio fino a 35 mm² (1x Cu)
-
Prestazioni: Ui 800 V, Uimp 8 kV, Inc 50 kA (con fusibile 80A, 690 V)
-
Durata meccanica fino a 100.000 operazioni e IP20 frontale.
19,62 €
Articoli disponibili: 8
: 2
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Sezionatore ABB OT63G2-3BS: isolamento affidabile per quadri e distribuzione
LABB OT63G2-3BS è un interruttore-sezionatore tripolare pensato per garantire un sezionamento chiaro e sicuro nei quadri elettrici in bassa tensione. È la scelta ideale quando serve isolare un circuito trifase per manutenzione, interventi su macchine o messa in sicurezza di una linea. Appartenendo alla serie OT Plus, combina robustezza e praticità d'installazione, con un comando frontale immediato e una costruzione pensata per la quadristica professionale.
La protezione IP20 sul fronte aiuta a ridurre il rischio di contatti accidentali durante le operazioni nel quadro, mentre la manovra a pomello rende l'apertura/chiusura rapida e intuitiva.
Montaggio DIN o su base: flessibilità per la quadristica
Questo modello supporta montaggio su base o su guida DIN, facilitando sia nuove realizzazioni sia retrofit. I morsetti a vite integrati assicurano un serraggio stabile e una connessione affidabile nel tempo, riducendo il rischio di allentamenti dovuti a vibrazioni e cicli termici. La maniglia a pomello è lucchettabile, caratteristica fondamentale per procedure di lockout/tagout e per prevenire riattivazioni involontarie durante lavori in corso.
Nota: per comando su porta o esigenze di azionamento esterno, maniglia esterna e albero sono disponibili come accessori ma non inclusi.
Cablaggio semplice: ampia compatibilità con sezioni e tipologie di conduttori
LOT63G2-3BS è adatto a diverse configurazioni di cablaggio del circuito principale, utile quando si lavora su quadri con cavi di sezioni differenti:
-
1× Cu flessibile/trefolo 1,535 mm²
-
2× Cu flessibile/trefoli 1,516 mm²
-
Conduttori solidi e flessibili con ghiera nelle gamme indicate (fino a 6 mm² per solidi 1/2x)
La lunghezza di spelatura consigliata è 1316 mm e il serraggio avviene con coppia 2 N·m (Pozidriv 2), per un'installazione ordinata e ripetibile.
Prestazioni elettriche: Ui 800 V e alta tenuta al cortocircuito
Con Ith/Ithe 63 A, Ui 800 V e Uimp 8 kV, il sezionatore è adatto a quadri BT con buoni margini di isolamento. La corrente di cortocircuito condizionale Inc 50 kA (con fusibile 80 A, 690 V) lo rende idoneo anche dove la prospettiva di guasto è elevata. In categoria AC-23A gestisce 63 A a 415 V e 32 A a 690 V, con potenza operativa fino a 30 kW a 415/690 V, coprendo molte applicazioni di manovra carichi in ambito industriale.
| DATI TECNICI GENERALI | |
|---|---|
| Numero di poli | 3P |
| Tipo di montaggio | Montaggio su base / guida DIN |
| Modalità operativa | Fronte |
| Grado di protezione (frontale) | IP20 |
| Grado di inquinamento | 3 |
| CAPACITÀ DI COLLEGAMENTO – CIRCUITO PRINCIPALE | |
| Conduttori flessibili con ghiera | 1/2x Cu 1,5…4 mm² |
| Conduttori solidi | 1/2x Cu 1,5…6 mm² |
| Conduttori flessibili | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| Conduttori a trefolo | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| CARATTERISTICHE ELETTRICHE | |
| Corrente termica convenzionale in aria libera (Ith) | 63 A |
| Corrente termica convenzionale (Ithe) | 63 A |
| Tensione nominale di isolamento (Ui) | 800 V (IEC 60947-1) |
| Tensione nominale di funzionamento | Circuito principale: 800 V |
| Tensione di tenuta all’impulso (Uimp) | 8 kV |
| CORRENTI NOMINALI DI FUNZIONAMENTO | |
| AC-21A (Ie) | 63 A @ 415 V 63 A @ 690 V |
| AC-22A (Ie) | 63 A @ 415 V 63 A @ 690 V |
| AC-23A (Ie) | 63 A @ 415 V 32 A @ 690 V |
| Potenza operativa nominale AC-23A (Pe) | 30 kW @ 415 V 30 kW @ 690 V |
| CORTOCIRCUITO E TENUTA | |
| Corrente di cortocircuito condizionale (Inc) | 50 kA (fusibile 80 A, 690 V) |
| Capacità di chiusura su cortocircuito (Icm) | 3,5 kA @ 690 V |
| Corrente di breve durata (Icw) | 1,5 kA per 1 s 2,5 kA per 0,2 s |
| PERDITE E DISSIPAZIONE | |
| Perdita di potenza per polo | 2,2 W (condizioni operative nominali) |
| COMANDO E BLOCCO | |
| Tipo di maniglia | Maniglia a pomello |
| Colore maniglia | Nero |
| Lunghezza maniglia | 37 mm |
| Tipo di blocco | Lucchetto |
| Maniglia esterna e albero | Non inclusi |
| CONTATTI AUSILIARI | |
| Numero massimo contatti montabili | 4 NO + 4 NC |
| DURATA MECCANICA | |
| Durata | 100.000 operazioni |
| COLLEGAMENTI | |
| Tipo di terminale | Terminali a vite |
| Cacciavite consigliato | Pozidriv 2 |
| Coppia di serraggio | 2 N·m (IEC 60947-1) |
| Lunghezza di spelatura | 13–16 mm (0,51–0,63 in) |
| DATI UL / CSA | |
| Tensione massima di esercizio | 600 V |
| Corrente nominale UL / CSA | 63 A |
| Potenza nominale UL / CSA | Monofase: • 110–120 V: 2 Hp • 240 V: 7,5 Hp • 440–480 V: 15 Hp • 550–600 V: 15 Hp Trifase: • 110–120 V: 5 Hp • 240 V: 15 Hp • 440–480 V: 30 Hp • 550–600 V: 30 Hp |
| Dimensioni del filo UL / CSA | 1x 16–2 AWG 2x 16–8 AWG |
| Coppia di serraggio UL / CSA | 18 lbf·in |
| NORME DI RIFERIMENTO | |
| Normative | IEC 60947-3 UL 60947-4-1 CSA C22.2 n.14 |
| DIMENSIONI E PESO | |
| Larghezza | 52,5 mm |
| Altezza | 91,5 mm |
| Profondità | 73 mm |
| Peso netto | 0,251 kg |
Non ci sono recensioni
Scheda tecnica
- Tensione: 800VAC
- Poli: 3P
- Grado di protezione: IP20
- Ampere: 63A
- Protezioni Circuiti: Sezionatori
