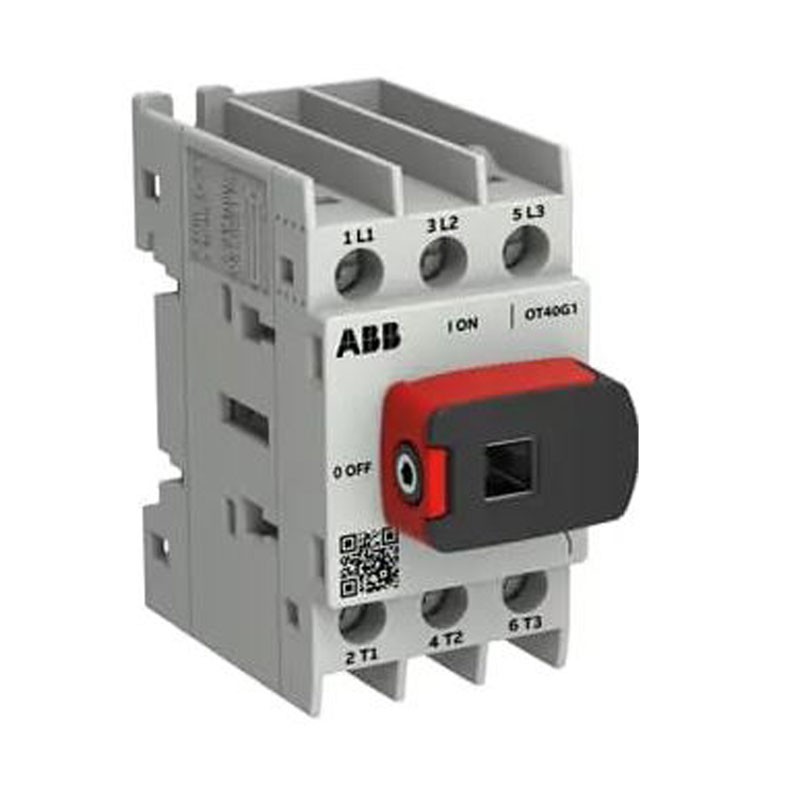

Sezionatore Abb OT40G1-3BS 40A 3 Poli IEC frame G1
ABB OT40G1-3BS
6417019931272
Il sezionatore ABB OT40G1-3BS 40A 3 poli (frame G1) è un interruttore-sezionatore OT Plus compatto per guida DIN o base, ideale per il sezionamento sicuro di linee trifase e carichi. Ui 800V, Uimp 8 kV, comando frontale lucchettabile e morsetti a vite integrati.
-
40 A (Ith/Ithe) con 3 poli (3P) per isolamento completo della linea
-
Categoria dimpiego: AC-21A/AC-22A 40A e AC-23A 40A@415V / 25A@690V
-
Potenza AC-23A: 18,5 kW @415 V e 22 kW @690 V
-
Installazione su base o guida DIN, comando frontale, predisposizione lucchetto
-
Affidabilità elevata: 100.000 manovre meccaniche, IP20 frontale, grado inquinamento 3
-
Morsetti a vite: cacciavite Pozidriv 2, serraggio 1 N·m, spelatura 910 mm.
14,63 €
Articoli disponibili: 16
: 2
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
ABB OT40G1-3BS: sezionamento affidabile per linee trifase
Il sezionatore ABB OT40G1-3BS della serie OT Plus è progettato per garantire un sezionamento netto e sicuro fino a 40 A in quadri elettrici professionali. La versione tripolare (3P) è ideale per impianti trifase senza neutro, per sezionare linee dedicate, utenze tecniche, ventilazione, pompe, quadri di reparto o sotto distribuzioni. Il formato compatto e il comando frontale consentono una gestione semplice anche in quadri ad alta densità.
L'installazione è versatile: può essere montato su base oppure su guida DIN, rendendolo adatto sia a nuovi quadri sia a interventi di ampliamento e revamping.
Prestazioni elettriche: idoneo anche alla manovra di carichi (AC-23A)
A differenza di soluzioni pensate solo per l'isolamento, lOT40G1-3BS è idoneo alle categorie d'impiego che coprono anche la manovra di carichi:
-
AC-21A: 40 A @ 415/690 V (carichi prevalentemente resistivi)
-
AC-22A: 40 A @ 415/690 V (carichi misti)
-
AC-23A: 40 A @ 415 V e 25 A @ 690 V (carichi con elevata induttanza, es. motori)
-
Potenza AC-23A: 18,5 kW @ 415 V e 22 kW @ 690 V
Questi dati lo rendono una scelta solida per sezionamento e comando di utenze trifase, con un buon margine operativo.
Tenuta e sicurezza: Ui 800 V e Uimp 8 kV
Per l'integrazione in quadri BT, i valori di isolamento sono fondamentali. Il dispositivo offre:
-
Ui 800 V (IEC 60947-1)
-
Uimp 8 kV
Parametri che aiutano a gestire sovratensioni transitorie e a mantenere un livello di affidabilità elevato nel tempo.
Cablaggio ordinato con morsetti a vite integrati
I terminali a vite integrati consentono un collegamento rapido e stabile. Linstallatore ha indicazioni chiare per una posa corretta:
-
cacciavite consigliato: Pozidriv 2
-
coppia di serraggio 1 N·m
-
spelatura 910 mm
La capacità di collegamento copre le sezioni più comuni:
-
flessibile con ghiera 0,754 mm² (1/2x)
-
solido 0,756 mm² (1/2x)
-
flessibile 1x fino a 16 mm² / 2x fino a 6 mm²
Lucchettabile e duraturo: perfetto per manutenzione e procedure di sicurezza
La predisposizione per lucchetto permette di bloccare il sezionatore in posizione durante interventi, evitando riattivazioni accidentali. La durata meccanica è di 100.000 operazioni, adatta anche a impianti dove sono previste manovre frequenti. Le perdite sono contenute (1,0 W per polo), utile nei quadri compatti dove la gestione termica è un tema reale.
| DATI TECNICI | |
|---|---|
| Capacità di collegamento circuito principale | Flessibile con ghiera 1/2x Cu 0,75…4 mm² Solido 1/2x Cu 0,75…6 mm² Flessibile 1x Cu 1,5…16 mm² Flessibile 2x Cu 1,5…6 mm² Cavo flessibile 1x Cu 1,5…16 mm² Trefoli 2x Cu 1,5…6 mm² |
| Corrente termica convenzionale in aria libera (Ith) | 40 A |
| Corrente termica convenzionale (Ithe) | 40 A |
| Grado di protezione | IP20 (frontale) |
| Colore maniglia | Nero |
| Lunghezza maniglia | 28,5 mm |
| Tipo di maniglia | Maniglia a pomello (maniglia esterna e albero non inclusi) |
| Tipo di blocco | Lucchettabile |
| Numero massimo contatti ausiliari | 4 NO + 4 NC |
| Durata meccanica | 100.000 operazioni |
| Tipo di montaggio | Base / Guida DIN |
| Numero di poli | 3P |
| Modalità operativa | Frontale |
| Grado di inquinamento | 3 |
| Posizione terminali di linea | Alto → Basso / Basso → Alto |
| Perdita di potenza per polo | 1,0 W (condizioni nominali) |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 800 V (IEC 60947-1) |
| Corrente nominale AC-21A (Ie) | 40 A @ 415 V / 690 V |
| Corrente nominale AC-22A (Ie) | 40 A @ 415 V / 690 V |
| Corrente nominale AC-23A (Ie) | 40 A @ 415 V / 25 A @ 690 V |
| Potenza nominale AC-23A (Pe) | 18,5 kW @ 415 V / 22 kW @ 690 V |
| Tensione operativa nominale | 800 V (circuito principale) |
| Potere di chiusura su cortocircuito (Icm) | 1,76 kA @ 690 V |
| Corrente di breve durata (Icw) | 0,8 kA (1 s) / 1,25 kA (0,2 s) |
| Cacciavite consigliato | Pozidriv 2 |
| Comando | Meccanismo sulla parte superiore dell'interruttore |
| Tipo di morsetti | Terminali a vite |
| Coppia di serraggio | 1 N·m (IEC 60947-1) |
| Lunghezza spelatura | 9–10 mm (0,35–0,39") |
| DIMENSIONI | |
| Larghezza | 35 mm |
| Altezza | 68 mm |
| Profondità | 62 mm |
| Peso netto | 0,116 kg |
Non ci sono recensioni
Scheda tecnica
- Tensione: 690V
- Poli: 3P
- Grado di protezione: IP20
- Modello: OT Plus
- Ampere: 40A
- Protezioni Circuiti: Sezionatori
