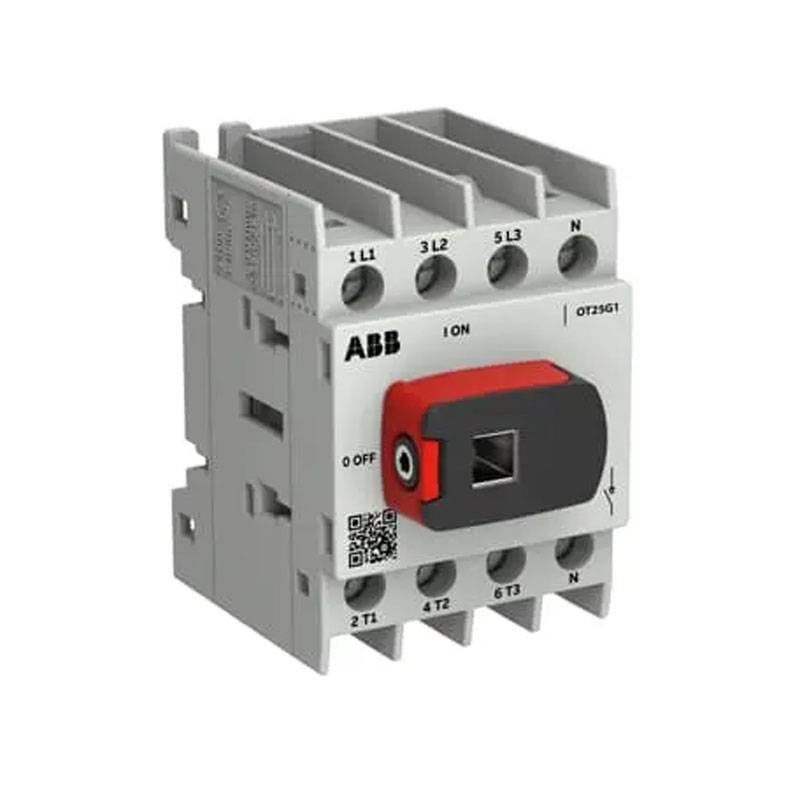

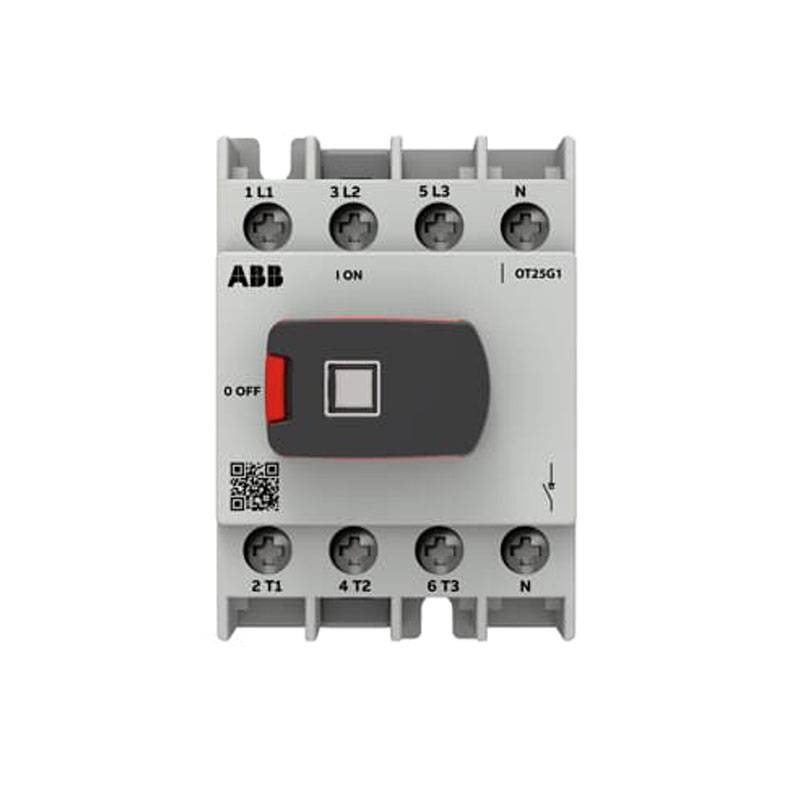

Sezionatore Abb OT25G1-4BSN2 25A 4 Poli IEC frame G1
ABB OT25G1-4BSN2
6417019931111
Il sezionatore ABB OT25G1-4BSN2 25A 4 poli (frame G1) è un interruttore-sezionatore compatto per guida DIN o base, ideale per il sezionamento sicuro di linee e carichi. Quarto polo commutato late-break/early-make, maniglia a pomello lucchettabile (esterna non inclusa), Ui 800 V e Uimp 8 kV.
-
Corrente termica Ith/Ithe: 25 A
-
Poli: 4P
-
Quarto polo: lato destro, commutato (late-break / early-make)
-
Grado di protezione frontale: IP20
-
Montaggio: su base / guida DIN
-
Modalità operativa: frontale
-
Grado di inquinamento: 3
-
Perdita di potenza: 0,4 W per polo
-
Ui: 800 V (IEC 60947-1)
-
Uimp: 8 kV
-
Ie AC-21A/AC-22A/AC-23A: 25 A @ 415 V / 690 V
-
Pe AC-23A: 11 kW @ 415 V; 22 kW @ 690 V
-
Icm: 1,76 kA @ 690 V
-
Icw: 0,8 kA (1 s) / 1,25 kA (0,2 s)
-
Durata meccanica: 100.000 operazioni
-
Maniglia: pomello nero, 28,5 mm (maniglia esterna e albero non inclusi)
-
Blocco: predisposizione lucchetto
-
Contatti ausiliari max: 4 NO + 4 NC
-
Dimensioni (L×H×P): 46×68×62 mm
-
Peso: 0,145 kg
17,27 €
Articoli disponibili: 8
: 2
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
ABB OT25G1-4BSN2: sezionamento affidabile in spazi ridotti
Il sezionatore ABB OT25G1-4BSN2 appartiene alla gamma OT (frame G1) ed è progettato per offrire un sezionamento sicuro e immediato nei quadri elettrici. Con una corrente nominale da 25 A e configurazione 4P, è particolarmente indicato per impianti trifase con neutro o per applicazioni dove è richiesto l'isolamento completo di tutti i conduttori. Il formato compatto facilita l'integrazione anche in quadri densi, mantenendo ordine e accessibilità.
Quarto polo commutato: gestione del neutro con logica late-break/early-make
Un elemento distintivo è la posizione del quarto polo sul lato destro con funzione commutata. La logica late-break / early-make significa che il quarto polo (tipicamente il neutro) si apre per ultimo e si chiude per primo, migliorando la sicurezza nelle manovre e riducendo possibili condizioni indesiderate durante apertura/chiusura del circuito. È una caratteristica molto apprezzata in quadri di distribuzione dove la corretta sequenza di sezionamento è fondamentale.
Prestazioni elettriche per manovra e sezionamento
Il sezionatore è idoneo per le principali categorie di impiego:
-
AC-21A / AC-22A / AC-23A: 25 A a 415 V e 690 V
-
Potenza AC-23A: 11 kW (415 V) e 22 kW (690 V)
Questi valori lo rendono adatto sia al sezionamento di linee sia alla manovra di carichi tipici in ambito civile-terziario e in piccoli impianti industriali.
Sicurezza in quadro: Uimp 8 kV, Ui 800 V e bloccaggio con lucchetto
Con Uimp 8 kV e Ui 800 V, il dispositivo offre una tenuta adeguata per quadri BT professionali. La predisposizione al bloccaggio con lucchetto è ideale per procedure di manutenzione e lockout/tagout, evitando riattivazioni non autorizzate. La maniglia esterna e l'Albero non sono inclusi, permettendo di configurare il comando in base all'installazione (interno quadro o comando esterno dedicato).
Affidabilità meccanica e dissipazione contenuta
La durata meccanica dichiarata di 100.000 operazioni evidenzia una costruzione pensata per uso frequente. Inoltre la perdita di potenza è molto bassa: 0,4 W per polo alle condizioni operative nominali, un dettaglio utile per contenere la dissipazione termica nei quadri più compatti.
| DATI TECNICI | |
|---|---|
| Sezioni cavi circuito principale | Flessibile con ghiera 1/2x Cu 0,75…4 mm² Solido 1/2x Cu 0,75…6 mm² Flessibile 1x Cu 1,5…16 mm² Flessibile 2x Cu 1,5…6 mm² Trefoli 2x Cu 1,5…6 mm² |
| Corrente termica convenzionale Ith | 25 A |
| Corrente termica convenzionale Ithe | 25 A |
| Grado di protezione | IP20 (frontale) |
| Posizione quarto polo | Lato destro |
| Tipo quarto polo | Commutato – Late break / Early make |
| Colore maniglia | Nero |
| Lunghezza maniglia | 28,5 mm |
| Tipo di maniglia | Maniglia a pomello (albero non incluso) |
| Tipo di blocco | Lucchettabile |
| Contatti ausiliari max | 4 NO + 4 NC |
| Durata meccanica | 100.000 operazioni |
| Tipo di montaggio | Base / Guida DIN |
| Numero di poli | 4P |
| Modalità operativa | Frontale |
| Grado di inquinamento | 3 |
| Posizione terminali linea | Alto–basso / Basso–alto |
| Perdita di potenza per polo | 0,4 W |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 800 V (IEC 60947-1) |
| Corrente nominale AC-21A | 25 A (415 / 690 V) |
| Corrente nominale AC-22A | 25 A (415 / 690 V) |
| Corrente nominale AC-23A | 25 A (415 / 690 V) |
| Potenza AC-23A | 11 kW @ 415 V / 22 kW @ 690 V |
| Tensione nominale circuito principale | 800 V |
| Potere di chiusura Icm | 1,76 kA @ 690 V |
| Corrente di breve durata Icw | 0,8 kA (1 s) / 1,25 kA (0,2 s) |
| Cacciavite consigliato | Pozidriv 2 |
| Tipo di comando | Meccanismo superiore |
| Tipo di morsetti | Terminali a vite |
| Coppia di serraggio | 1 N·m |
| Lunghezza spelatura | 9–10 mm |
| DIMENSIONI | |
| Larghezza | 46 mm |
| Altezza | 68 mm |
| Profondità | 62 mm |
| Peso netto | 0,145 kg |
