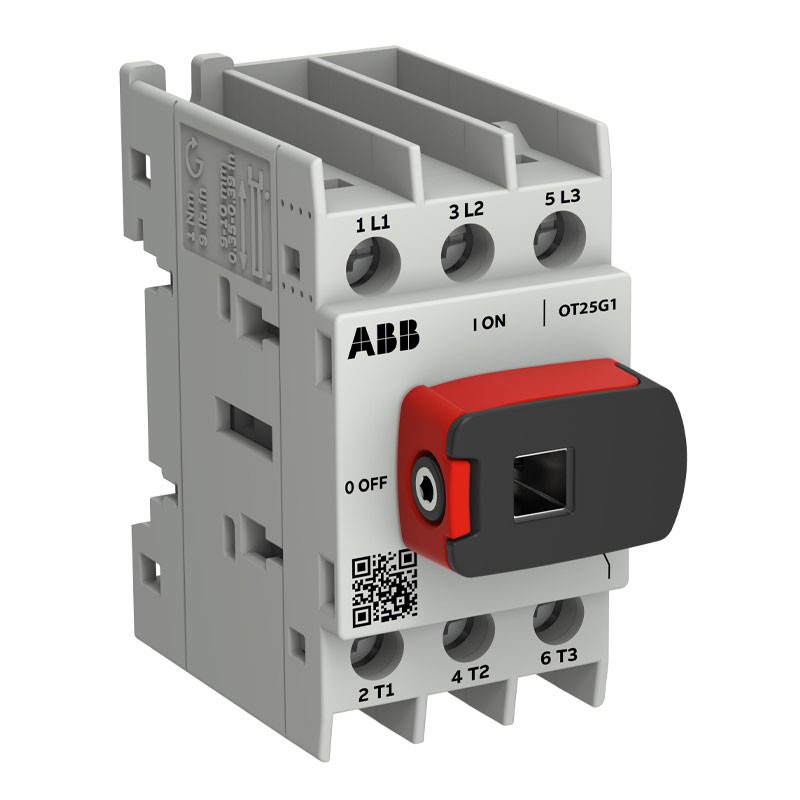

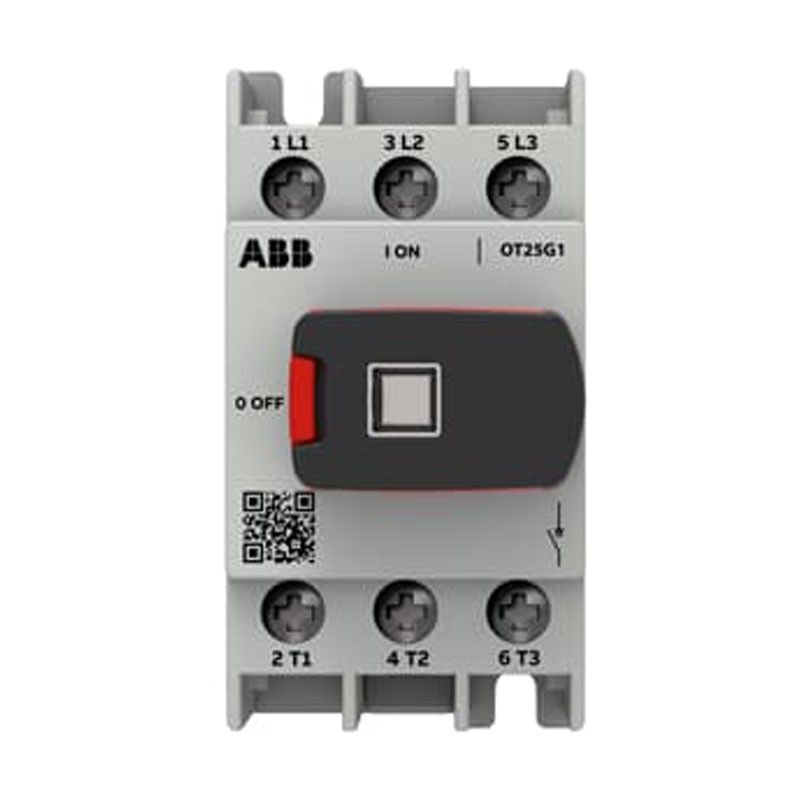

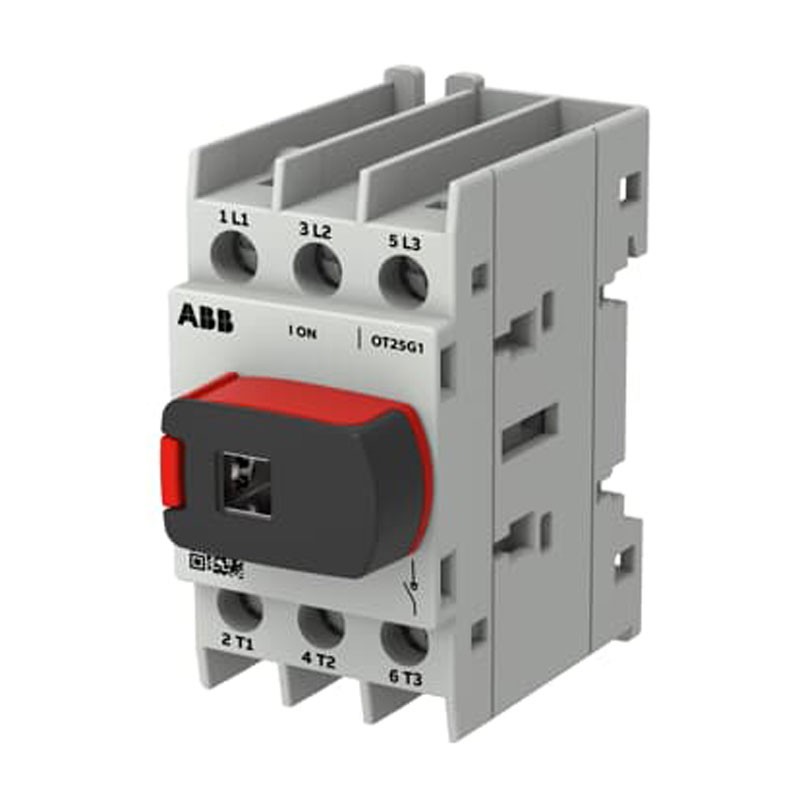

Sezionatore Abb OT25G1-3BS 25A 3 Poli IEC frame G1 OT25G1-3BS
ABB OT25G1-3BS
6417019931043
ABB OT25G1-3BS è un sezionatore OT Plus tripolare da 25A (frame G1) per guida DIN o piastra: azionamento frontale, morsetti a vite e maniglia a pomello lucchettabile. Ideale per sezionamento e sicurezza in quadri elettrici.
-
Sezionatore 3 poli (3P) 25A: isolamento sicuro di linee e carichi
-
Serie ABB OT Plus con azionamento frontale per comando diretto in quadro
-
Montaggio su guida DIN o piastra di fondo (installazione flessibile)
-
Morsetti a vite integrati: cablaggio robusto e affidabile
-
Maniglia a pomello lucchettabile (maniglia esterna e albero non inclusi)
-
Espandibile con contatti ausiliari: fino a 4 NO + 4 NC
11,82 €
Articoli disponibili: 17
: 2
Paga in 3 rate senza interessi per ordini da 30€ a 2000€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Sezionatore ABB OT25G1-3BS: comando e sicurezza per quadri industriali e terziari
Il sezionatore ABB OT25G1-3BS è progettato per il sezionamento manuale e la messa in sicurezza di circuiti elettrici in quadri di distribuzione e automazione. In pratica, permette di isolare in modo visibile e affidabile una linea, un carico o un ramo d'impianto, rendendo più sicure operazioni di manutenzione e interventi tecnici. È una soluzione tipica in quadri di servizio, piccoli quadri macchina, linee ausiliarie e sezioni di impianto che devono poter essere disalimentate in modo rapido.
La famiglia OT Plus è apprezzata per la robustezza costruttiva e la modularità, ideale quando si vuole mantenere il quadro ordinato e facilmente espandibile.
3 poli e 25A: perfetto per linee trifase e utenze dedicate
Con configurazione 3P e corrente termica convenzionale 25A, lOT25G1-3BS è adatto al comando e sezionamento di linee trifase e di carichi tipici in ambito terziario e industriale leggero. È una scelta equilibrata quando serve un sezionatore compatto ma affidabile, in grado di gestire correnti nominali comuni in quadri secondari e sotto distribuzioni.
Montaggio su guida DIN o piastra: installazione versatile
Il sezionatore può essere installato su piastra di fondo oppure su guida DIN, facilitando l'integrazione sia in quadri nuovi sia in retrofit. Questo rende più semplice anche la standardizzazione a magazzino: lo stesso dispositivo può essere usato in diversi layout, adattandosi alle esigenze del quadro e agli spazi disponibili.
Azionamento frontale e maniglia lucchettabile: controllo immediato e sicurezza
L'azionamento frontale consente una manovra immediata dal fronte del quadro, utile in ambienti dove serve un comando rapido e chiaro. La maniglia a pomello è lucchettabile, elemento importante per procedure di sicurezza (lockout/tagout) e per impedire riattivazioni non autorizzate durante interventi di manutenzione. Nota pratica: maniglia esterna e albero di comando non sono inclusi, quindi vanno previsti se si utilizza il comando esterno.
Dati per uso in quadro: modalità operativa e connessioni
Il sezionatore lavora con modalità operativa frontale e prevede terminali linee con disposizione che consente cablaggio dall'Alto verso il basso (o viceversa, in base al layout), agevolando l'ordine dei conduttori in canalina. Il grado di inquinamento 3 lo colloca in contesti tipici industriali/terziari dove possono essere presenti polveri o condizioni ambientali più impegnative rispetto al residenziale.
| DATI ELETTRICI | |
|---|---|
| Corrente termica convenzionale (Ith / Ithe) | 25 A |
| Numero di poli | 3P |
| Tensione nominale di isolamento (Ui) | 800 V (IEC 60947-1) |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di funzionamento | 800 V |
| Corrente nominale AC-21A | 25 A (415 V / 690 V) |
| Corrente nominale AC-22A | 25 A (415 V / 690 V) |
| Corrente nominale AC-23A | 25 A (415 V / 690 V) |
| Potenza nominale AC-23A | 11 kW (415 V) · 22 kW (690 V) |
| Potere di chiusura su cortocircuito (Icm) | 1,76 kA (690 V) |
| Corrente di breve durata (Icw) | 0,8 kA (1 s) · 1,25 kA (0,2 s) |
| COLLEGAMENTI | |
| Sezione cavi rame flessibili | 0,75…16 mm² |
| Sezione cavi rame rigidi | 0,75…6 mm² |
| Tipo di morsetti | A vite |
| Lunghezza spelatura | 9–10 mm |
| Coppia di serraggio | 1 N·m (IEC 60947-1) / 1 lbf·in (UL) |
| Cacciavite raccomandato | Pozidriv 2 |
| CARATTERISTICHE MECCANICHE | |
| Tipo di montaggio | Base / guida DIN |
| Modalità operativa | Frontale |
| Tipo di comando | Meccanismo sulla parte superiore |
| Tipo di maniglia | Pomello (nero) – lunghezza 28,5 mm |
| Tipo di blocco | Lucchetto |
| Contatti ausiliari max | 4 NO + 4 NC |
| Durata meccanica | 100.000 operazioni |
| Grado di protezione frontale | IP20 |
| Grado di inquinamento | 3 |
| Perdita di potenza per polo | 0,4 W |
| DATI UL / CSA | |
| Tensione max UL/CSA | 600 V |
| Corrente UL/CSA | 30 A |
| Potenza motore monofase | 1,5 HP (110–120 V) · 3 HP (240 V) · 7,5 HP (440–480 V) · 10 HP (550–600 V) |
| Potenza motore trifase | 7,5 HP (240 V) · 15 HP (440–480 V) · 20 HP (550–600 V) |
| Sezione cavi UL | 1× 18–6 AWG · 2× 16–10 AWG |
| DIMENSIONI E PESO | |
| Larghezza | 35 mm |
| Altezza | 68 mm |
| Profondità | 62 mm |
| Peso netto | 0,116 kg |
Non ci sono recensioni
Scheda tecnica
- Tensione: 800VAC
- Poli: 3P
- Grado di protezione: IP20
- Modello: OT Plus
- Ampere: 25A
- Protezioni Circuiti: Sezionatori
